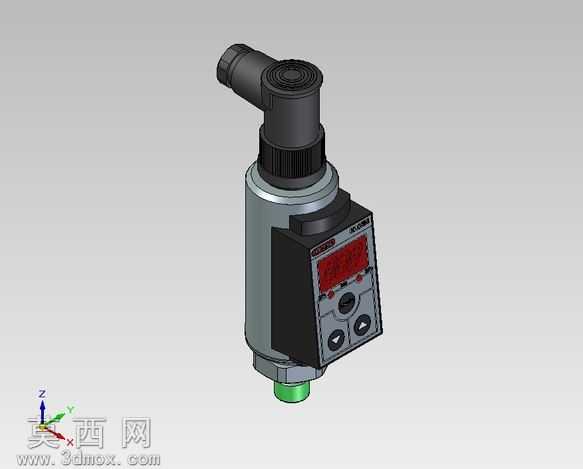

贺德克款数显压力开关带连接插头结构模型

本模型为带集成连接插头的数显压力开关三维建模作品，建模阶段以实物eds344-3-016-000型号贺德克压力开关为测绘参考，在三维软件中首先完成整体比例的基准搭建，先确定底部压力检测接口的轴向基准，依次向上构建检测腔体、主体外壳、数显控制模块、顶部电气调节结构与侧出弯角插头的位置关系，确保各部件的装配同轴度、对接间隙完全匹配实物装配逻辑。建模过程中对不同功能部件做了独立的实体拆分，底部绿色密封接口部分单独建模，还原外螺纹连接结构与端部密封倒角；中部金属腔体部分采用金属哑光材质渲染，还原不锈钢壳体的磨砂质感，表面做了细微的肌理处理避免塑料感；侧装的数显控制模块单独构建操作面板，还原红色数码显示窗、三个功能操作按键的凹凸结构，面板上的标识区域做了凹陷贴图处理，还原实物的丝印标识效果；顶部的黑色调节旋钮做了防滑滚花结构建模，侧出的弯角插头部分还原线缆接口的锥度过渡、插头与主体连接的卡扣结构，插头外壳采用黑色硬质塑料材质，表面做细微的颗粒质感渲染，还原工业接插件的真实触感。材质分配阶段严格区分功能部件的材质属性，金属承压部件赋予高反射低粗糙度的金属材质，塑料操作部件赋予低反射高粗糙度的工程塑料材质，显示窗部分赋予半透明的深色亚克力材质，按键部分赋予稍软的橡胶材质，不同材质的衔接处做了自然的过渡处理，没有生硬的拼接边界。结构设计上还原了压力开关的集成化设计特点，将压力检测、信号处理、参数调节、电气连接功能整合为一体，弯角插头的设计适配狭小安装空间的布线需求，数显模块侧向布置方便操作人员在设备旁直接读取压力数值、调整参数阈值，整体模型的所有可拆分部件都保留了装配约束关系，可直接用于装配干涉检查、安装空间模拟、产品展示动画制作等场景，渲染阶段采用三点布光，突出金属壳体的光影层次与塑料部件的质感差异，背景采用中性灰色渐变，避免背景干扰产品本身的结构展示，多角度视图完整呈现产品的各个接口位置、操作区域布局，方便使用者快速理解产品的外形特征与安装对接方式。
