工业级C型手动夹紧工装结构设计

　　在木工拼接、钣金焊接、小型零部件铣削定位、汽车维修部件临时固定等多类作业场景中，这类C型夹紧结构都是一线操作工位上出镜率极高的通用工装，和台虎钳的固定工位属性不同，它的便携属性决定了它可以被带到任何需要临时夹持固定的作业面，不需要依赖工作台预留安装位，哪怕是在户外钢架焊接、现场装修木作拼接这类非固定车间场景下，也能快速完成装夹作业。

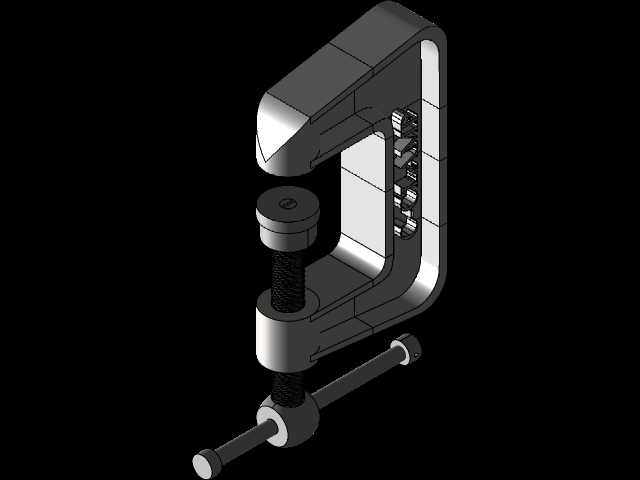

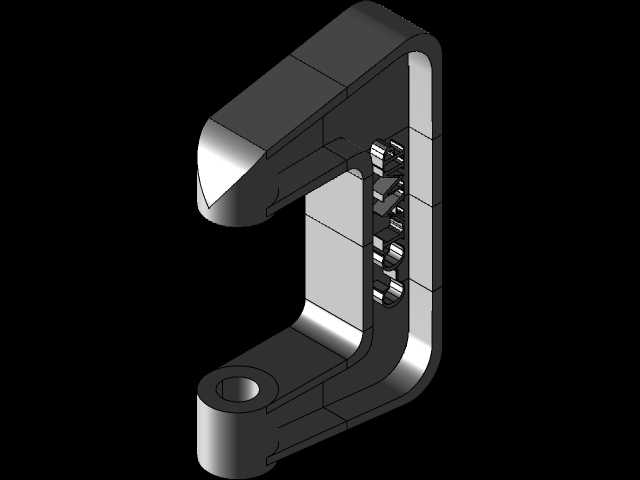

　　从结构设计逻辑来看，整个夹具体采用C形开放式框架结构，框架的开口深度、喉深尺寸直接决定了它能够夹持的工件最大边界，常规同规格这类夹具的喉深通常在50-120mm区间，开口行程匹配丝杆的进给长度，可覆盖从薄木板、薄钢板到叠层型材、厚壁方管的不同厚度工件装夹需求。框架主体的受力段做了等强度圆弧过渡设计，避免直角位置出现应力集中，在丝杆施加最大夹紧力的时候，C形臂的变形量控制在弹性区间内，不会因为长期受力出现开口扩张、塑性变形的问题，框架底部的承压面做了平面度处理，和被夹工件表面接触时不会出现点接触压痕，也能保证夹持时的受力均匀，不会因为接触面倾斜导致工件滑脱。

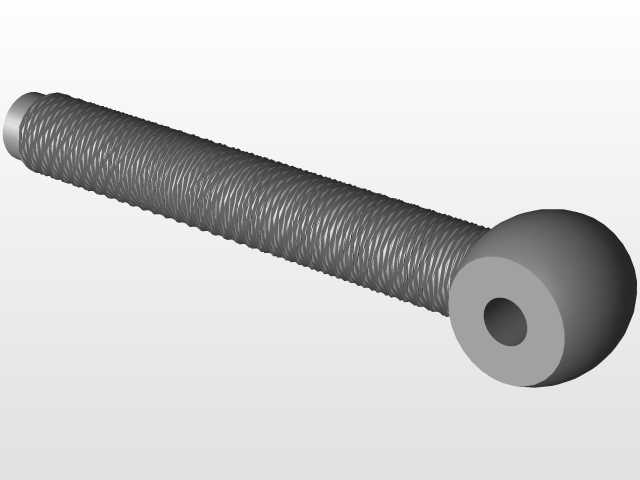

　　夹紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力场景，具备良好的自锁性能，当操作人员通过T型摇杆施加扭矩带动丝杆进给，将工件压紧在固定承压面之后，就算承受作业过程中的振动、冲击载荷，丝杆也不会出现自行回退松夹的问题。丝杆前端的压头采用万向活动结构，和丝杆本体之间做了球头铰接设计，哪怕被夹持的工件表面存在一定角度倾斜，压头也能自动贴合工件表面，不会出现压头边缘压伤工件、或者接触面积不足导致夹持力不够的问题，摇杆部分采用贯穿式T型结构，操作人员可以根据需要的夹紧力大小，选择单手拧动或者双手加力，在需要大夹紧力的焊接、铣削定位场景下，还可以通过套管加长摇杆力臂，获得更大的顶紧力，同时摇杆的两端做了限位处理，操作时不会出现滑脱的问题。

　　在实际选型适配的时候，需要重点关注三个边界参数：首先是最大开口尺寸，必须大于待夹持工件的总厚度，预留至少10mm以上的进给余量，避免丝杆走到行程极限还无法压紧工件；其次是喉深尺寸，也就是C形框架内侧到丝杆轴线的水平距离，这个参数决定了工件能够伸入夹具体的深度，如果是夹持宽度较大的板材，喉深不足就会导致夹持点过于靠近工件边缘，装夹稳定性不足；最后是额定夹紧力，需要匹配作业场景的受力需求，比如木工拼板粘接场景需要的夹紧力相对较小，焊接场景需要考虑焊接应力带来的载荷，金属件铣削定位则需要更大的夹紧力避免工件在切削力作用下移位。

　　这类夹具的结构没有冗余的复杂部件，整体维护成本极低，日常使用只需要定期在丝杆螺纹位置涂抹润滑脂，避免螺纹进屑出现卡滞，球头压头位置定期清理残留的焊渣、木屑，保证活动自由度即可，相比气动、液压类的夹紧工装，它不需要外接动力源，完全依靠手动操作，不存在管线布置、动力配套的限制，在多品种小批量的加工场景、现场维修作业场景、临时组装场景下的适配性极强，是机械加工、木作加工、钣金维修等领域必备的通用夹持工具。在三维建模过程中，这类结构需要重点校核C形臂的弯曲强度、梯形螺纹的剪切强度、球头铰接位置的接触应力，保证在最大夹紧力工况下所有部件的应力都低于材料的屈服强度，同时要保证丝杆进给过程中全程和固定承压面保持垂直，避免出现丝杆别劲、进给卡滞的问题，框架的重心设计要尽量靠近承压面位置，装夹在工件上的时候不会因为重心偏移出现侧翻、滑落的问题。
