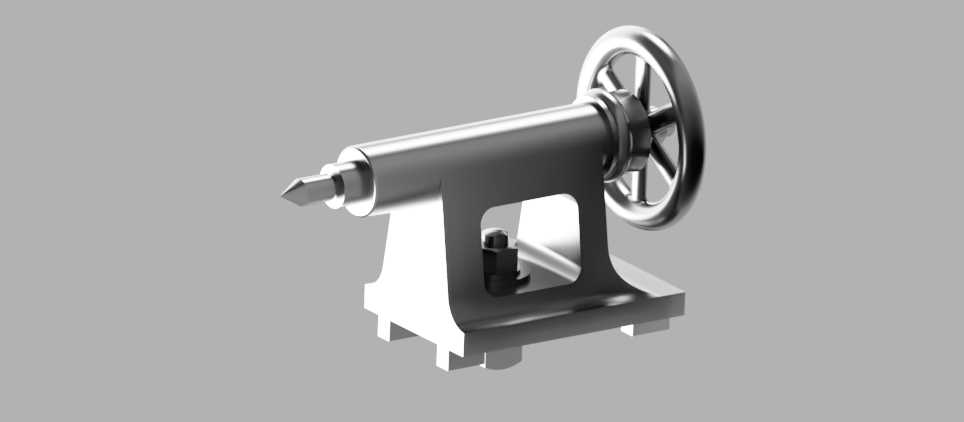

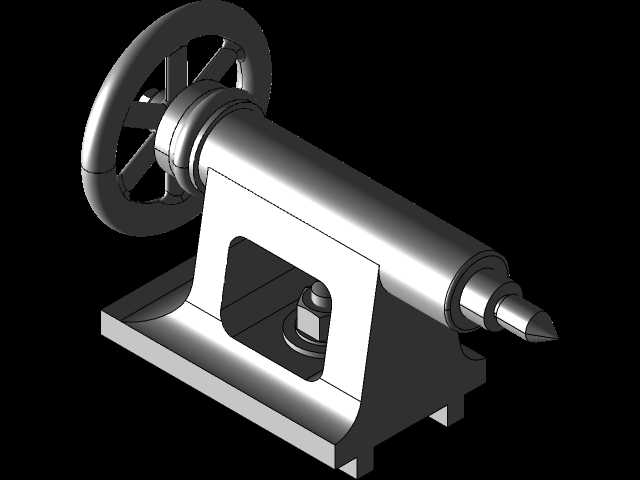

车床尾座机械结构三维设计模型

　　在普通卧式车床的加工场景中，尾座是承担长轴类工件回转支撑、顶尖定位、钻孔铰孔等工序辅助功能的核心配套部件，其安装位置沿床身导轨布置，可根据待加工工件的长度灵活调整轴向固定位置，适配不同装夹跨度的加工需求。日常车削作业中，当工件的长径比超过4倍时，单靠主轴卡盘的夹持无法抵消回转过程中的径向颤振，此时尾座伸出的顶尖将顶紧工件端面的中心孔，与主轴形成双支点回转支撑结构，大幅提升加工过程的工件刚性，避免细长轴车削时出现让刀、竹节纹、锥度超差等常见加工缺陷。除了顶尖支撑功能外，尾座的套筒内锥孔可换装钻头、铰刀、丝锥等孔加工刀具，通过套筒的轴向进给完成轴类零件端面的中心孔钻削、通孔加工、内孔铰削、内螺纹攻丝等工序，无需二次装夹即可完成多工序加工，有效缩短工件周转的辅助时间。

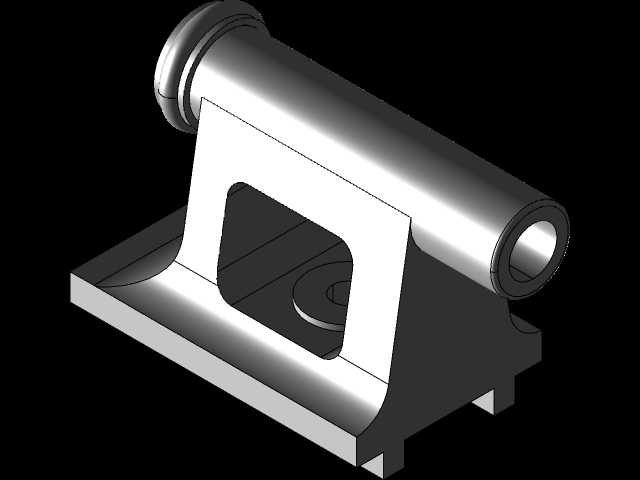

　　从结构设计逻辑来看，该尾座采用整体式铸铁底座作为承载基础，底座下方开设与床身导轨匹配的导向卡槽，安装时卡槽与床身导轨的配合间隙控制在0.02mm以内，保证尾座沿导轨移动时的直线度，避免顶尖轴线与主轴轴线出现同轴度偏差。底座上方设置带加强筋的立式支撑臂，支撑臂内部加工有水平方向的套筒安装通孔，孔壁开设导向键槽，与套筒外圆的导向平键配合，限制套筒的周向转动自由度，仅保留轴向移动的自由度。套筒的轴向移动通过手轮驱动的丝杠副实现，手轮与丝杠通过平键刚性连接，转动手轮时丝杠带动套筒沿轴向平稳伸缩，丝杠的导程选用5mm规格，既保证进给时的操作手感，也能精准控制套筒的伸出量，满足不同长度工件的顶紧需求。套筒前端采用莫氏4号内锥孔设计，可适配标准莫氏锥柄的顶尖、钻头等工具，锥孔的锥度接触面积不低于85%，保证刀具或顶尖装夹后的刚性与同轴度，避免锥面配合不良导致的刀具跳动。

　　尾座的锁紧机构设计在底座中部位置，当尾座移动到指定加工位置后，通过拧紧锁紧手柄带动内部的锁紧块压紧床身导轨面，锁紧块采用耐磨铜质材料，既保证锁紧后的摩擦力足够抵抗切削过程中的轴向反作用力，也不会刮伤床身导轨的加工表面。顶尖的顶紧力可通过手轮的转动扭矩控制，针对不同材质的工件调整顶紧力度：加工钢类刚性工件时可适当加大顶紧力，避免工件回转时出现窜动；加工铜、铝等软质细长工件时则控制顶紧力在合适范围，防止工件被顶变形甚至出现弯曲。

　　从安装边界尺寸来看，该尾座的底座宽度适配常规卧式车床的床身导轨间距，底座总长度满足最大移动行程下的支撑稳定性，套筒的最大伸出量为120mm，可覆盖常规长度范围内的工件顶紧需求，顶尖轴线到底座安装面的高度与对应型号车床的主轴中心高保持一致，保证安装后顶尖与主轴的同轴度误差控制在0.01mm以内，避免加工出的轴类零件出现锥度误差。支撑臂侧面的减重孔设计在不降低整体结构刚性的前提下，有效减轻尾座的整体重量，方便操作人员沿床身移动调整位置，同时也便于日常清理加工过程中落入尾座缝隙的切屑与切削液。

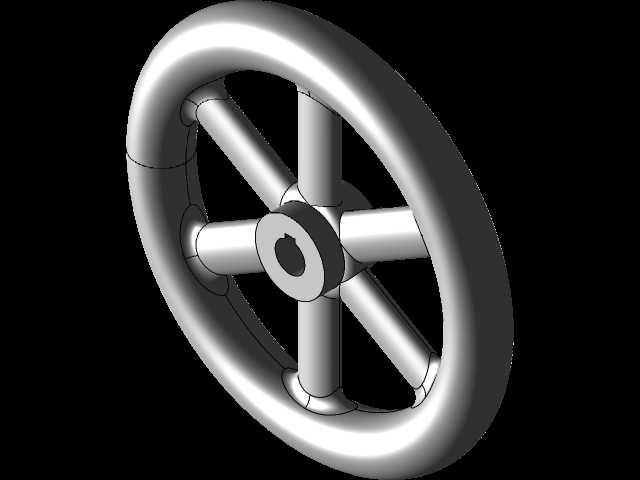

　　在实际建模过程中，所有配合面的尺寸公差、形位公差都按照机床行业的通用标准设定，导轨配合面、套筒安装孔、丝杠安装孔等关键加工面的粗糙度要求设定为Ra1.6，非加工面的粗糙度设定为Ra6.3，还原真实零件的加工工艺要求。各运动部件之间预留合理的装配间隙，套筒与安装孔的配合选用H7/h6间隙配合，既保证套筒移动时的顺畅无卡滞，也不会因间隙过大导致顶尖出现径向跳动。手轮的轮缘采用滚花设计，增大操作时的摩擦力，即使手上沾有切削液也能稳定转动手轮调整进给量。整个尾座的结构没有冗余设计，所有部件都承担对应的功能，从铸件的壁厚选择到紧固件的规格选用，都经过刚性校核，保证在最大切削负载下不会出现结构变形，满足车床长期满负荷加工的使用需求。
