木材加工用带齿端面主轴夹头结构

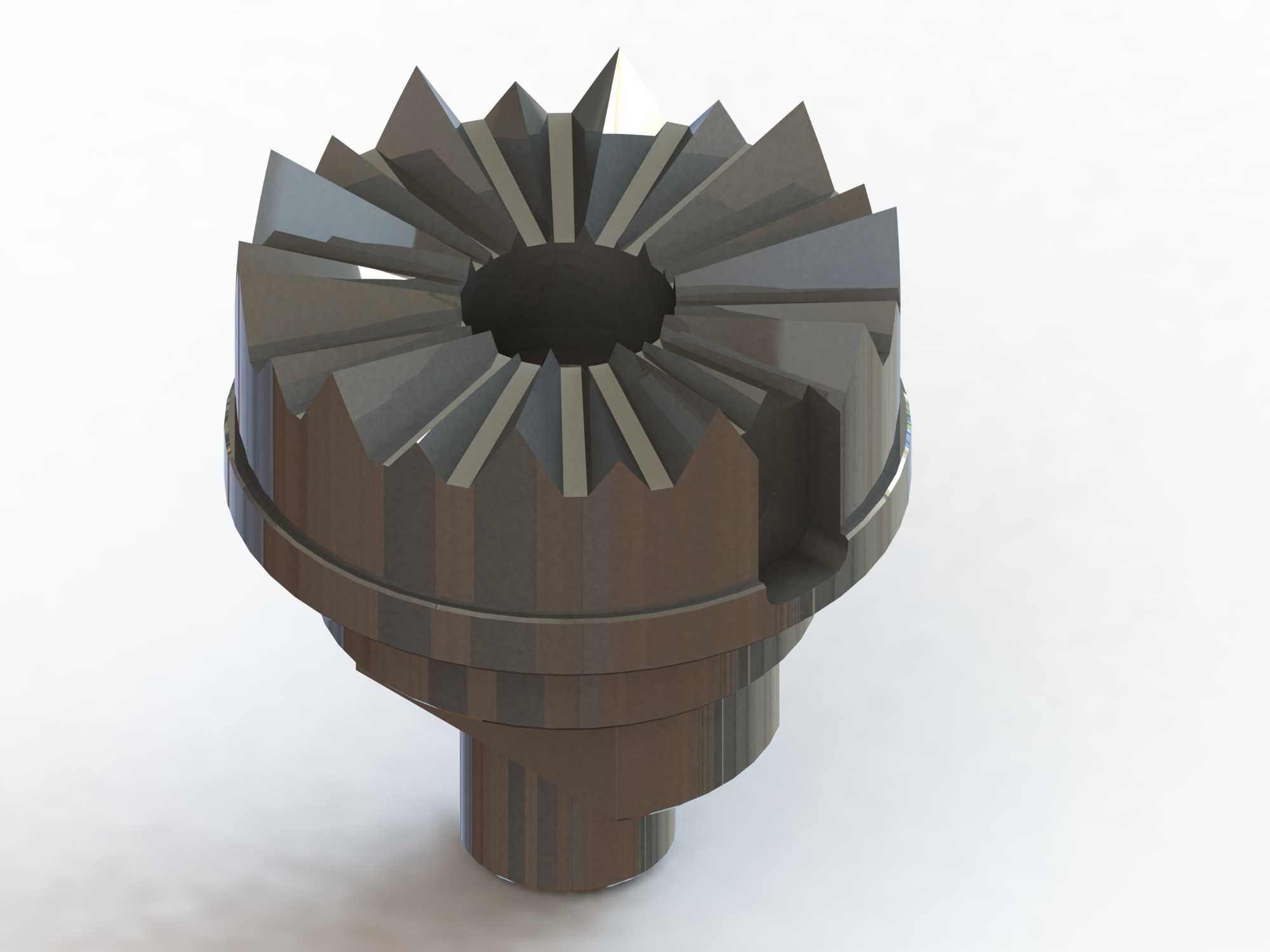

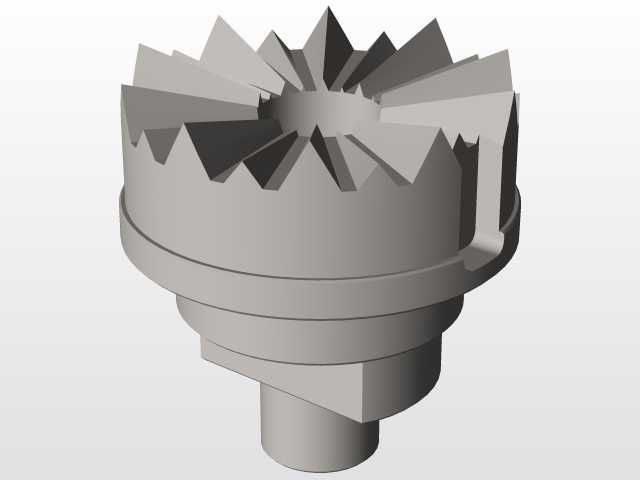

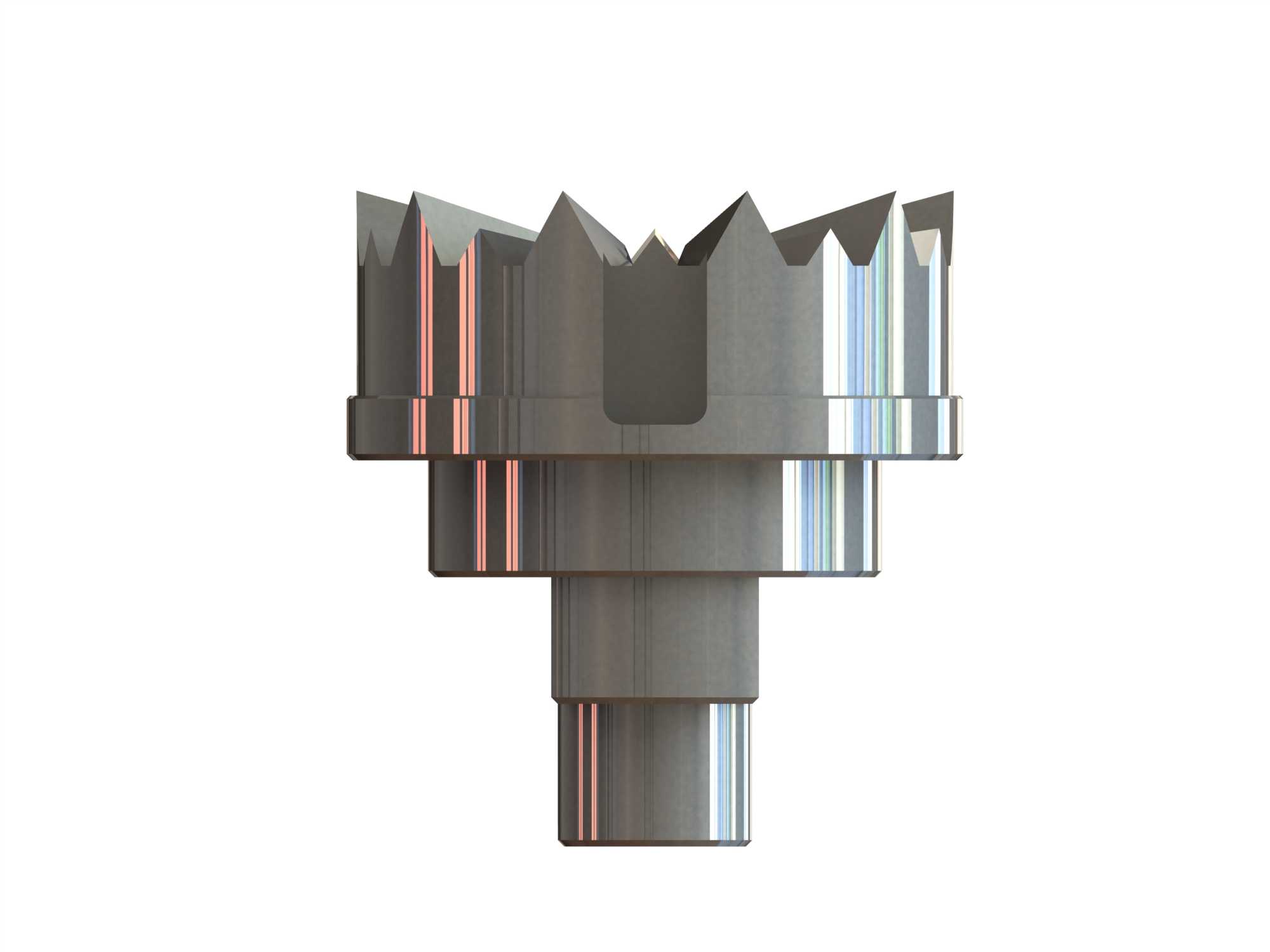

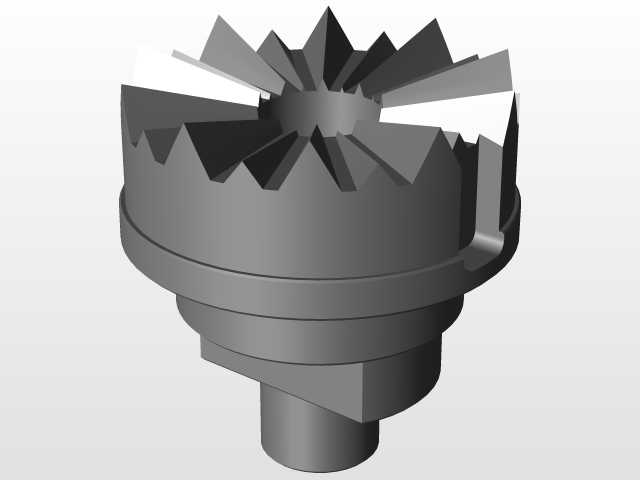

　　在木材开料、原木旋切、胶合板定厚铣削这类加工场景里，主轴端的工件夹持部件直接决定了加工过程的稳定性与成品精度，这款带齿端面的夹头结构，正是针对大扭矩木材切削工况设计的专用夹持元件。不同于常规金属加工用的三爪自定心卡盘，这款夹头的端面采用多齿尖状凸起结构，齿尖做了小角度倒角处理，在顶紧原木或者胶合板叠层坯料的时候，齿尖可以嵌入木材表层0.5-1.2mm的深度，不需要额外的卡爪径向抱紧，就能依靠端面嵌入的咬合力传递主轴扭矩，避免大进给切削时工件出现周向打滑，尤其适合短料、小径原木的端面驱动加工，省去了传统卡盘装夹时找正、调整爪位的辅助时间。从结构设计逻辑来看，整个夹头采用阶梯轴式的安装基体，最下端的细轴段是与机床主轴内孔配合的定位段，

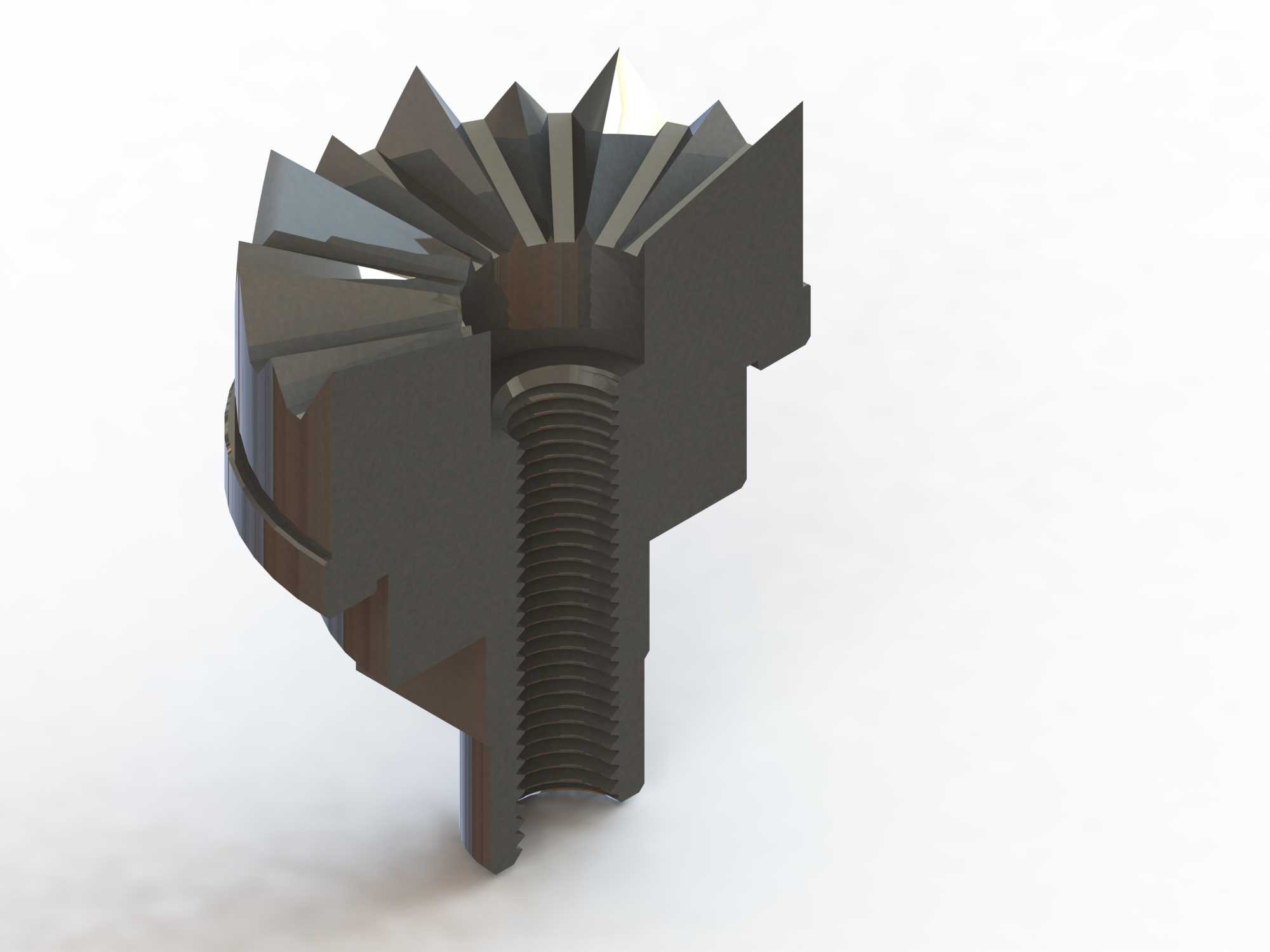

　　配合公差选用H7/k6的过渡配合，装配时可以保证夹头与主轴的同轴度控制在0.02mm以内，避免高速旋转时出现端面跳动；中间的轴肩位置是轴向定位面，加工时端面与轴线的垂直度公差控制在0.015mm，保证夹头装夹后端面齿的跳动量在允许范围内，不会出现单齿受力过大崩损的情况。上部的大直径圆盘是功能主体，齿形均匀分布在圆盘上端面的外圆周位置，齿根位置做了R2的圆弧过渡，避免木材切削过程中木屑堆积在齿根缝隙，同时减少应力集中，防止反复冲击载荷下齿根出现裂纹。夹头中心位置开有内凹的沉孔，这个结构一方面是为了避让主轴端的顶尖或者顶料杆，在加工长料时可以配合尾座顶尖实现双端顶紧，另一方面沉孔的存在可以减少夹头整体的转动惯量，

　　降低主轴启停时的惯性负载，对于频繁启停的断续切削工况来说，能有效减少主轴传动系统的冲击。在实际安装使用时，夹头通过阶梯轴段插入主轴内孔后，依靠轴肩端面贴合主轴端面，再通过主轴端的锁紧螺母从夹头下端拉紧，不需要额外的法兰连接，整个安装边界的轴向尺寸比常规法兰式卡盘缩短了近40%，可以给加工区域留出更大的刀具走刀空间，尤其适合加工大直径胶合板坯料时，避免刀具与夹头本体发生干涉。齿形的排布采用等距均布设计，一共12个齿尖沿圆周均匀分布，每个齿的切削刃角度做了差异化处理，正对进给方向的齿侧做了15度的负倒棱，增强齿尖的抗冲击性能，而背离进给方向的齿侧做了光滑圆弧过渡，方便加工完成后工件退料时不会勾住木材纤维，减少退料时的工件拉扯损伤。

　　针对木材加工多粉尘、多木屑的工况，夹头的所有阶梯轴过渡位置都做了防尘斜面设计，旋转时可以依靠离心力将落在轴面上的木屑甩出去，避免木屑进入主轴配合间隙造成的配合面磨损，日常维护只需要每班生产结束后用压缩空气吹扫端面齿缝隙即可，不需要频繁拆卸清理。在加工参数适配性上，这款夹头可以适配最高3000rpm的主轴转速，最大传递扭矩可达120N·m，完全覆盖常规软木、硬木以及多层胶合板的铣削、旋切、端面齿形加工的扭矩需求，相比传统的卡爪式夹持结构，这款夹头的装夹效率可以提升60%以上，因为不需要逐个调整卡爪位置，只需要将工件端面顶在齿面上，尾座顶紧即可完成装夹，对于批量木材加工的生产线来说，能有效降低单件加工的辅助时间占比。夹头的材质选用合金结构钢经整体淬火处理，齿部硬度达到HRC55-58，基体硬度保持HRC35-40，既保证齿尖的耐磨性，又让整体基体具备足够的韧性，承受切削冲击时不会出现整体断裂。在建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了参数化设置，齿形部分采用阵列特征生成，修改齿数、齿高、齿形角度时只需要调整对应参数即可快速生成变体结构，方便针对不同硬度的木材加工场景做结构优化，比如加工硬木时可以减少齿数、增大齿尖角提升齿尖强度，加工软木或者胶合板时可以增加齿数、减小齿尖角提升咬合力的均匀性，避免工件表面被齿尖压溃。
