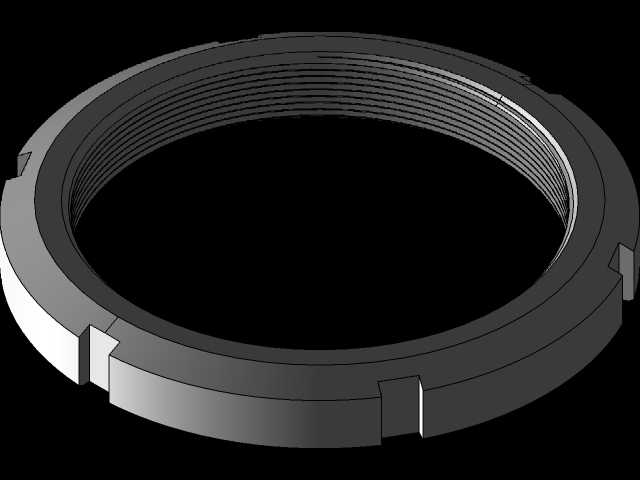

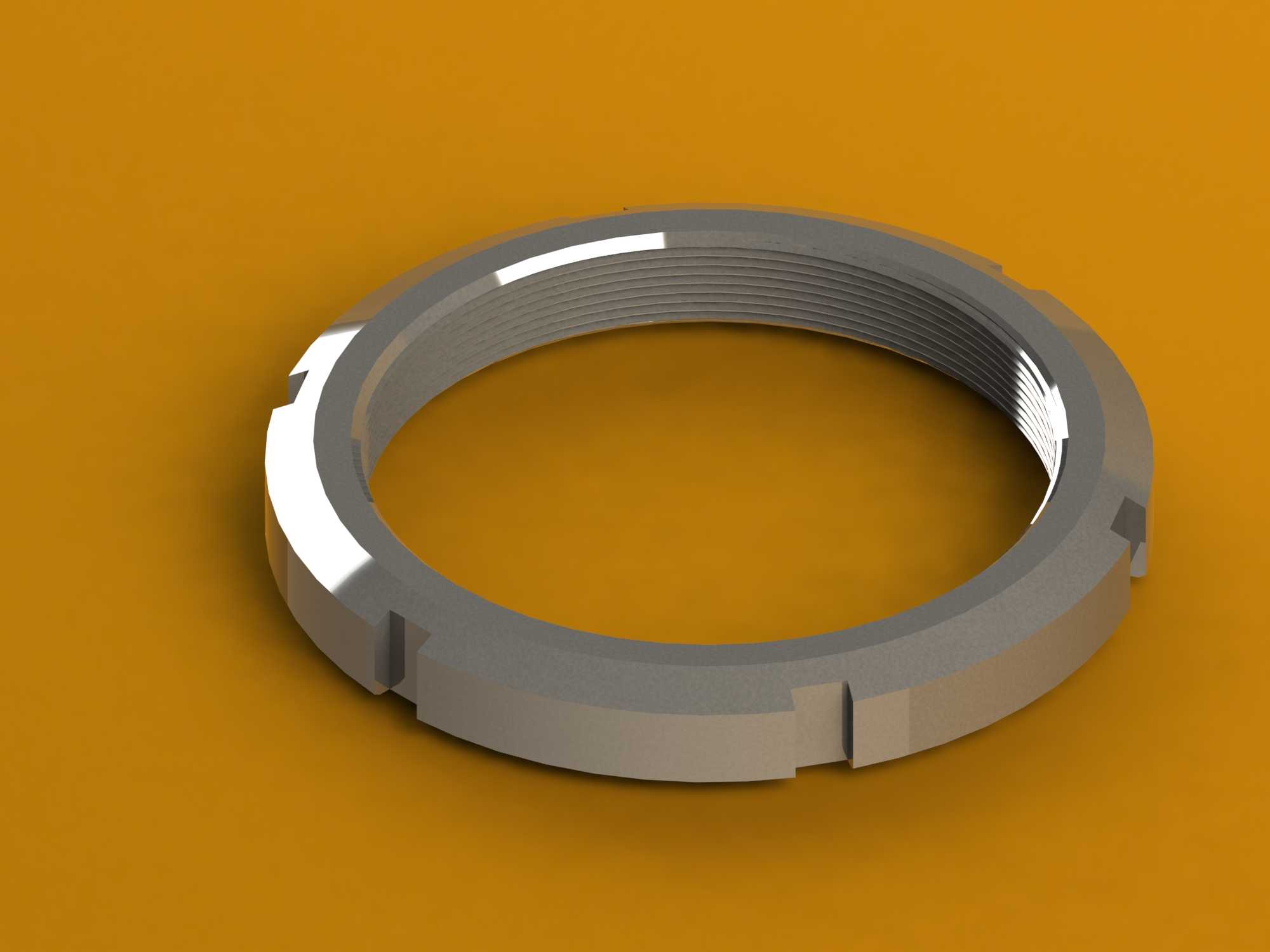

M190细牙圆型锁紧螺母三维结构

　　在重型回转支承、大型主轴组件、精密传动箱体的装配环节，轴向定位的可靠性直接决定整套设备的运行精度与服役寿命，这类大规格细牙锁紧螺母，正是承担重载工况下轴向锁紧、间隙消除、轴承预紧定位的核心紧固件。不同于普通六角螺母的通用连接属性，该款锁紧螺母采用圆周开槽式结构，外周均匀分布的卡槽可配合勾型扳手实现大扭矩锁紧作业，避免大规格螺纹副拧紧时出现打滑、施力不均的问题，适配M190公称直径、3mm螺距的细牙外螺纹轴段，细牙螺纹的小螺距设计自带更好的自锁性能，配合安装时的防松垫圈或顶丝结构，可在持续振动、交变载荷的工况下保持锁紧力不衰减。从设计逻辑来看，该螺母的整体结构围绕大直径轴系的定位需求展开，内螺纹全程采用等牙型高精度加工要求，

　　牙侧角偏差控制在普通连接螺纹的1/2精度区间，保证与轴肩、轴承内圈端面贴合时的平面度，避免锁紧后出现轴系偏斜、端面跳动超差的问题。螺母本体的厚度经过载荷校核，在满足M190螺纹副抗拉强度要求的前提下，外周开槽的深度与宽度匹配标准勾型扳手的卡口尺寸，既保证足够的扳手施力接触面积，又不会因开槽过深削弱螺母本体的结构强度，槽口的边缘做了小倒角处理，避免反复拆装时刮伤操作人员或磕碰周边密封件。实际应用场景中，这类大规格锁紧螺母常见于大型减速机的输入输出轴定位、矿山设备的回转主轴锁紧、风电齿轮箱的轴承预紧、重型机床的主轴组件装配，安装时需先将螺纹副清理干净涂抹少量润滑脂，手动旋入至贴合定位端面后，

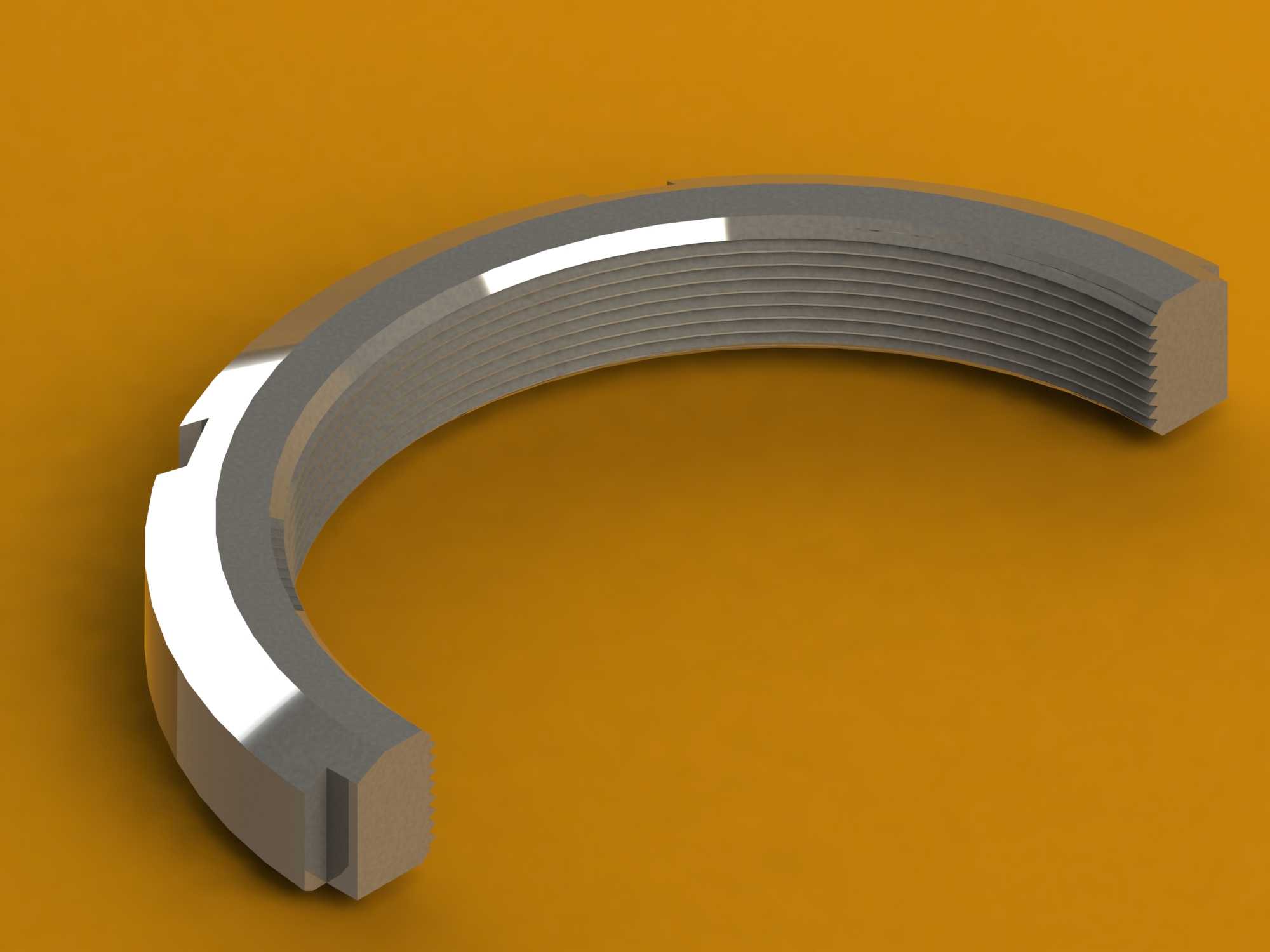

　　使用对应规格的勾型扳手对称分次拧紧至工艺要求的扭矩值，部分对防松要求极高的工况，还会配合螺母外周的卡槽加装止退垫片，将垫片的卡爪掰入卡槽内实现机械锁止，彻底杜绝螺纹副回转松脱的风险。从安装边界来看，该螺母的最大外径小于同规格普通圆螺母的外周尺寸，适配轴端周边空间局促的装配场景，螺母的两个端面均经过精加工，与轴线的垂直度公差满足精密轴系的装配要求，锁紧后不会对轴承内圈产生偏载，能有效保证轴承的旋转精度，降低滚动体的偏磨概率。建模过程中，螺纹特征采用真实牙型扫描生成而非装饰螺纹线，可直接用于装配干涉检查、扭矩校核仿真，外周的卡槽位置做了均匀阵列，相邻卡槽的角度偏差控制在极小范围内，保证任意角度的卡口都能与扳手配合，

　　螺母的所有锐边均做了工艺倒角，还原实际加工的工艺细节，可直接用于装配工艺演示、工装设计参考、选型校核的三维数据源。在设备维护环节，这类锁紧螺母的拆装无需完全拆卸周边组件，只要预留出勾型扳手的操作空间即可完成锁紧力调整或更换，相比其他轴向定位方式，具备结构紧凑、锁紧可靠、调整方便的优势，尤其适合大直径、重载、需要定期调整预紧量的轴系结构，在重型机械、传动设备、风电装备、矿山冶金设备的轴系设计中应用极为广泛。设计时还需注意，该螺母的锁紧端面需与轴肩定位面保持平行，安装前需检查定位面是否有磕碰、毛刺，避免锁紧后出现应力集中导致的螺母变形或螺纹损伤，细牙螺纹的配合间隙较小，装配时需保证螺纹副的同轴度，避免强行旋入导致牙型损伤，影响后续的锁紧效果与拆装便利性。
