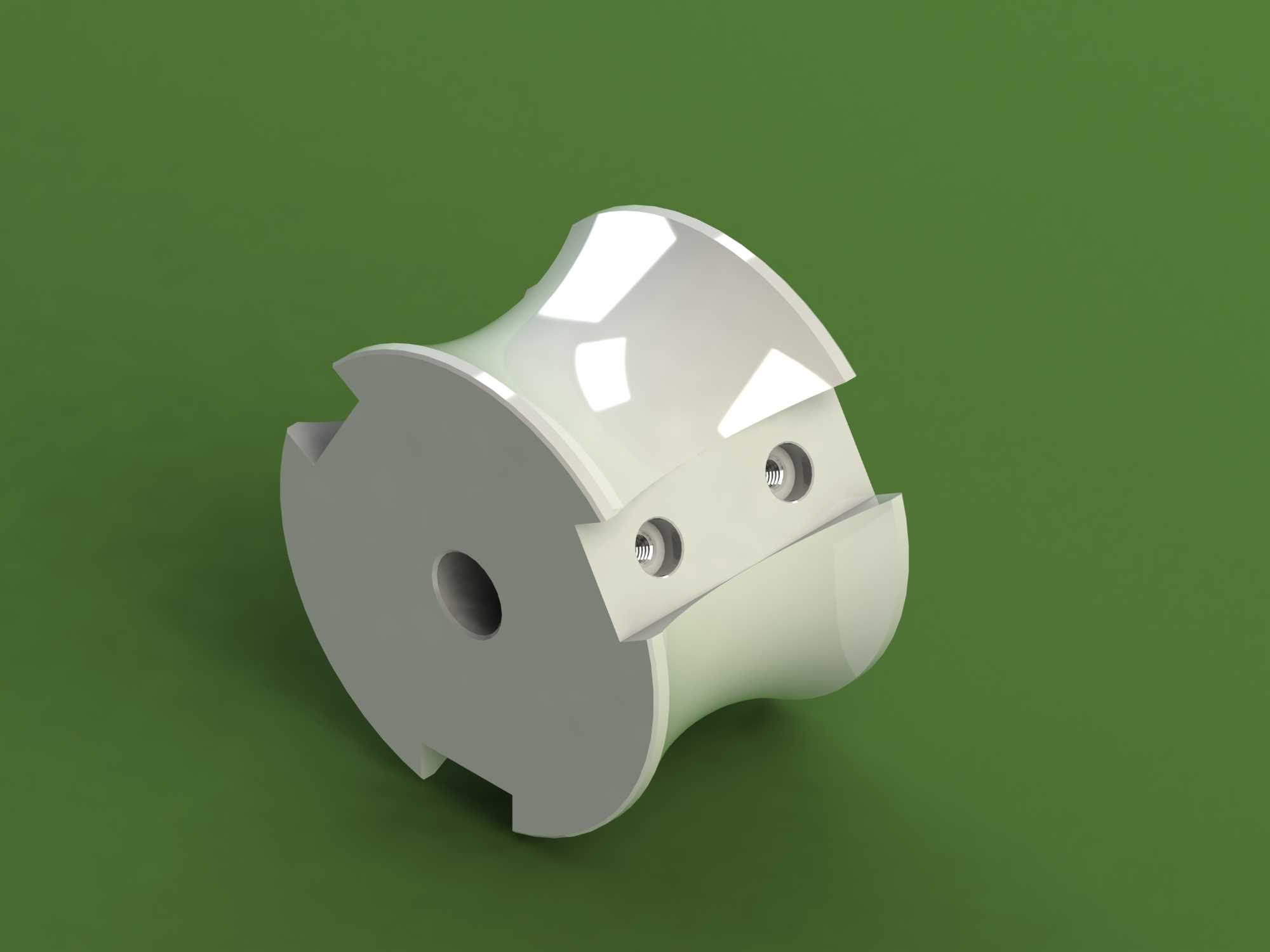

PE1000材质凹面导向塑料辊结构

　　这款PE1000材质的塑料辊，主要应用在轻载输送线、包装设备导料机构、纺织机械走线导送以及食品加工输送段的导向工位，相比金属辊轮，它的自重更低，运行时与输送介质接触不会产生金属磕碰异响，也不会因长期接触潮湿物料出现表面锈蚀剥落的问题，适配对噪音控制、接触面洁净度有要求的生产场景。从结构设计来看，辊体工作段采用内凹弧面造型，弧面曲率经过匹配对应输送件的外形轮廓计算，能够在导送过程中自动对中限位，避免输送的条料、带材或者小型圆柱工件在运行过程中出现跑偏偏移，不需要额外加装侧挡定位结构，简化了配套机架的安装布局。辊体两端的安装轴段做了等径切边处理，切边平面与安装座的卡槽配合，能够限制辊体自身的周向转动，保证辊体固定安装时的定位精度，

　　不会因长期受物料侧向推力出现周向窜动。辊体侧面预留的两个内螺纹安装孔，用于安装紧定螺钉，当辊体套装在固定芯轴上时，紧定螺钉可以顶紧芯轴表面，实现辊体与芯轴的锁止固定，不需要额外做轴肩或者卡簧定位，安装拆卸的流程更简便，日常维护更换时不需要复杂的工装就能完成拆装。材质选用PE1000超高分子量聚乙烯，这种材料的自润滑性能优异，摩擦系数远低于普通尼龙或者PP材质，即使在无额外润滑的工况下长期运行，工作表面也不会出现严重的磨粒磨损，同时材料本身具备较好的抗冲击韧性，遇到物料卡滞冲击时不会出现脆性开裂，能够适应一定范围内的工况波动。从安装边界来看，辊体的总长度、两端安装段的直径以及内凹工作段的最小直径，都适配常规20mm、

　　25mm直径的标准安装芯轴，安装时只需要在配套机架上加工对应尺寸的支撑卡槽，不需要定制特殊规格的安装座，能够直接替换原有同安装尺寸的金属导向辊，降低设备改造的配件成本。设计过程中特意将辊体的壁厚做了均匀化处理，整个辊体的注塑成型壁厚差控制在0.8mm以内，避免注塑冷却过程中出现缩痕、内应力集中的问题，成型后的辊体工作表面不需要二次机加工就能达到使用要求的表面粗糙度，减少后续加工工序。在实际使用场景中，这类塑料辊常被用在瓶装水生产线的瓶身导向段、薄膜收卷设备的展平导向工位、线束加工设备的导线导送位置，因为PE材质本身具备较好的耐化学腐蚀性能，也可以用在日化产品灌装线、弱腐蚀性物料输送的工位，不会因接触清洗剂、

　　弱酸碱物料出现表面腐蚀老化。辊体两端的法兰边直径大于工作段最大直径，能够对输送物料形成轴向的硬限位，即使物料出现较大的轴向窜动，也不会从辊体侧面滑脱，配合内凹工作弧面的对中效果，导送稳定性比直筒型塑料辊提升40%以上。需要注意的是，这款塑料辊的额定承载载荷适配轻载工况，单辊的额定径向承载不超过15kg，不适合用在重载矿石输送、重型工件传送的工位，选型时需要匹配对应工位的载荷参数，避免过载导致辊体变形开裂。安装时紧定螺钉的顶紧扭矩需要控制在合理范围，扭矩过大会导致螺纹孔周边的塑料材质出现蠕变变形，长期使用会出现锁止失效的问题，扭矩过小则无法有效锁止芯轴，运行中容易出现辊体移位。
