液压油缸用外螺纹连接活塞杆结构

　　在液压传动与气压传动系统的执行元件设计中，活塞杆是连接活塞与外部负载的核心受力部件，其结构合理性直接决定整套执行机构的运行稳定性、负载传递精度与服役寿命。这类带端部外螺纹的杆类零件，常见于中低压液压油缸、气缸的动力输出端，也会在风电变桨系统的连杆传动结构、工程机械的执行机构铰接部位出现，承担着将缸内流体压力转化为直线往复机械推力的核心作用，同时要承受交变拉压载荷、侧向偏载以及往复运动带来的表面摩擦损耗。

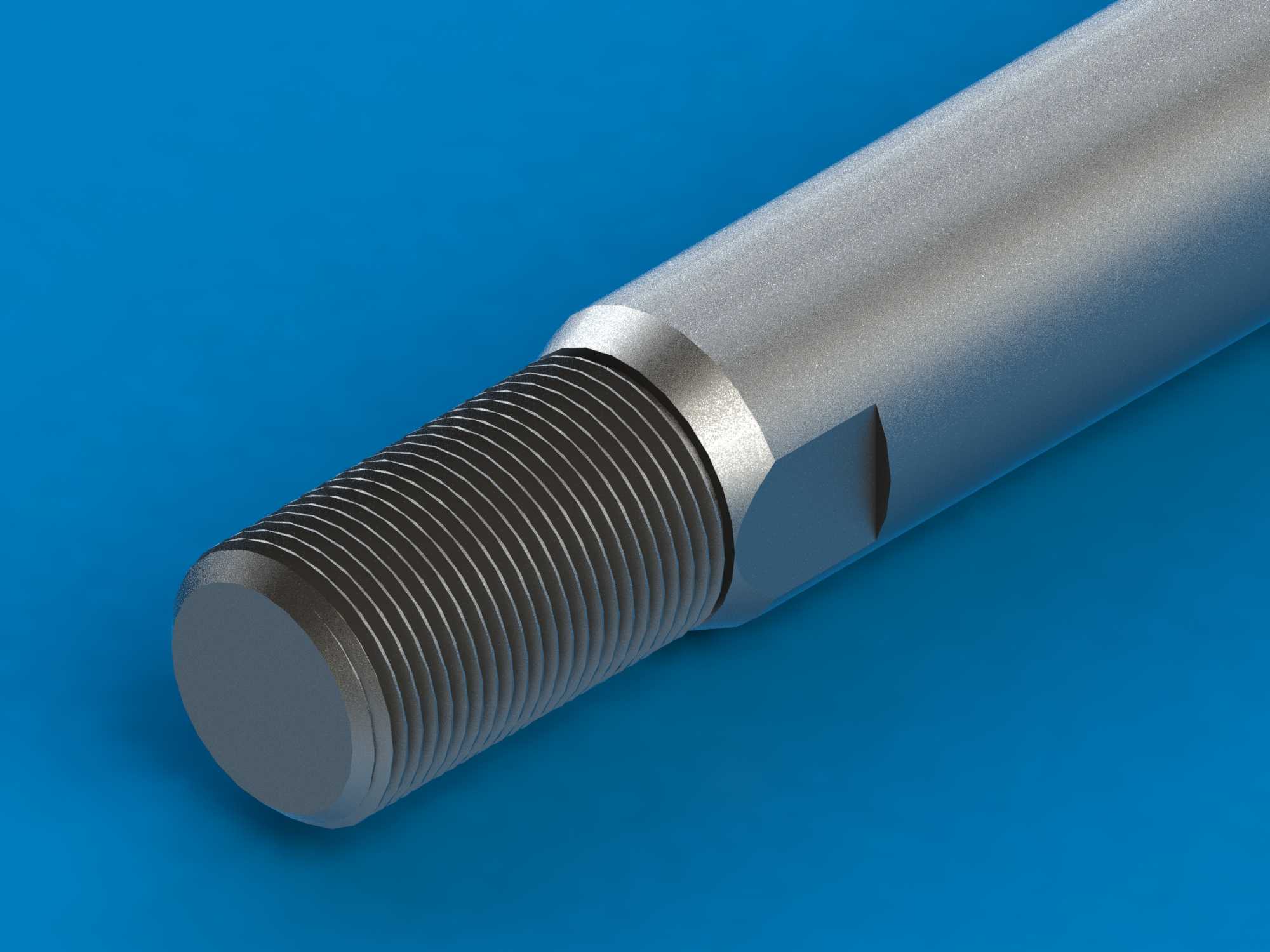

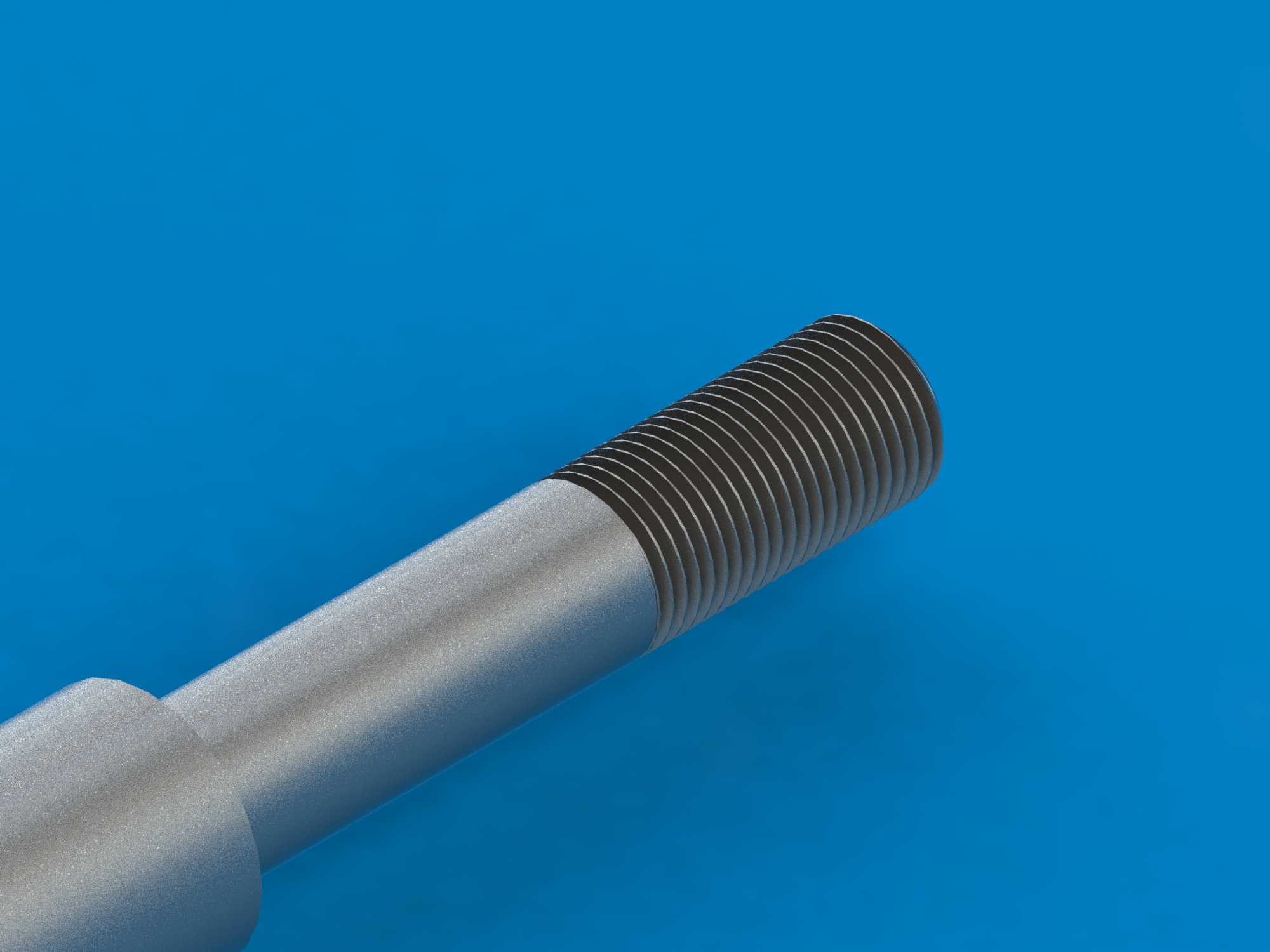

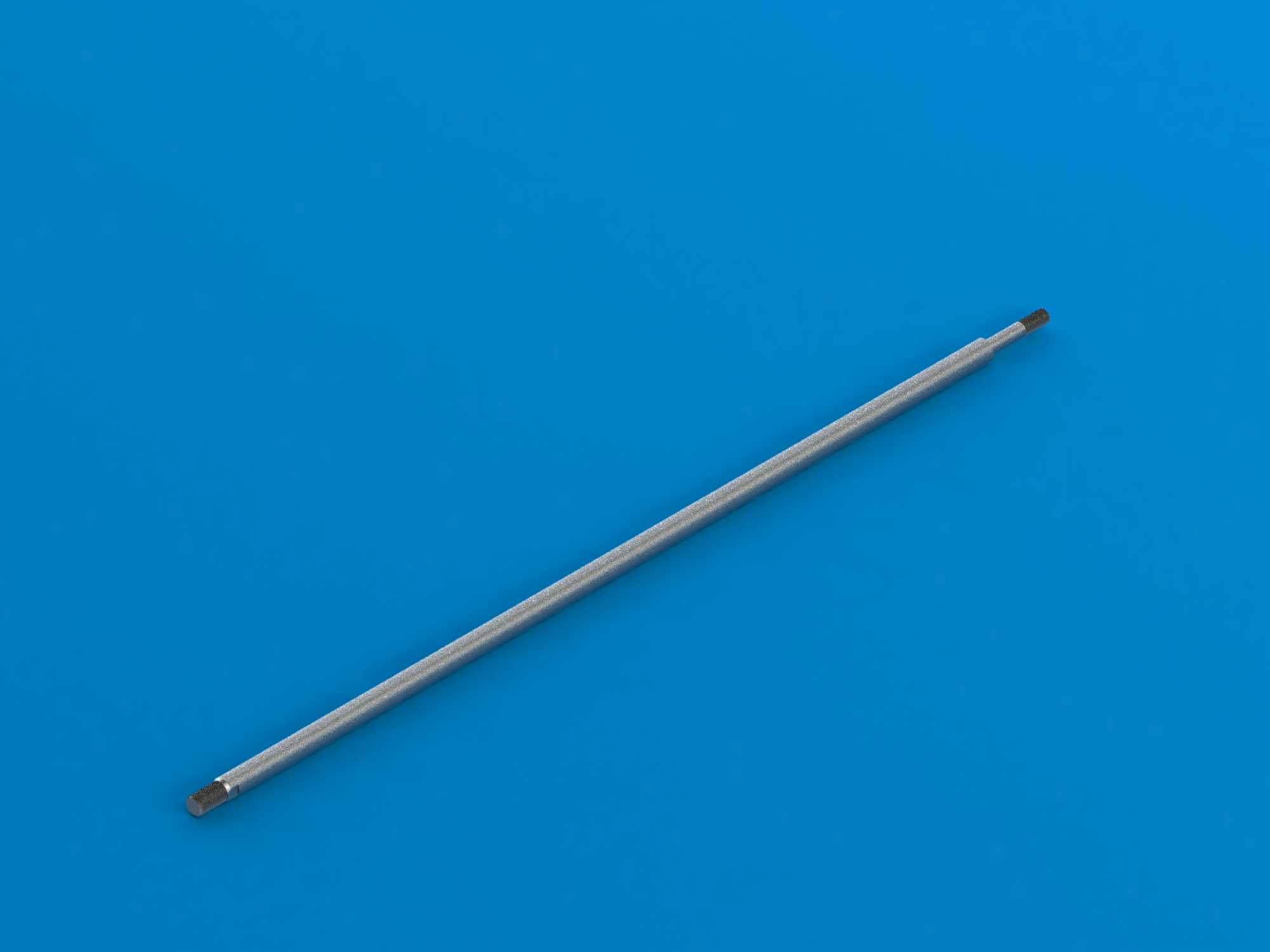

　　从实际工况适配角度看，这类活塞杆的设计首先要匹配安装边界的尺寸约束：杆身主体采用等直径光轴结构，表面粗糙度要求控制在Ra0.4以下，多数会做镀硬铬处理，镀层厚度通常在0.03-0.05mm区间，配合缸盖处的导向环、密封圈实现动密封，既降低往复运动的摩擦阻力，也能抵御液压油、外界水汽的腐蚀，避免杆身出现锈点拉伤密封件导致内泄外漏。端部的外螺纹段采用细牙螺纹设计，相比粗牙螺纹具备更好的自锁性能，螺纹收尾处设置退刀槽结构，避免螺纹加工末端出现应力集中，同时保证连接螺母能够完全拧紧到位，让负载连接端面与杆身轴肩紧密贴合，消除装配间隙带来的换向冲击。

　　设计过程中需要重点校核几个关键参数：首先是杆身的长径比，当活塞杆伸出最大行程时，要保证压杆稳定性满足额定负载下的安全系数要求，避免出现杆身弯曲变形导致卡缸；其次是螺纹段的抗拉强度，要匹配杆身主体的力学性能，螺纹小径处的有效承载面积要大于杆身的危险截面面积，避免在过载工况下出现螺纹断裂失效；另外杆身与活塞连接的轴肩部位要做圆角过渡，不能采用直角清根结构，降低交变载荷下的应力集中系数，减少疲劳断裂的风险。

　　在实际装配场景中，这类活塞杆的安装流程通常是先将活塞、密封件、导向套依次套装在杆身对应位置，再通过端部螺纹与外部负载的连接耳座铰接，装配时要保证螺纹拧紧力矩符合设计要求，同时在铰接部位加注润滑脂，降低摆动过程中的铰接副磨损。日常运维中需要重点检查杆身表面是否有划伤、镀层脱落的情况，一旦发现表面损伤要及时修复或更换，避免杂质顺着杆身进入缸体内部划伤缸筒内壁，造成整个执行元件的报废。

　　从三维建模的角度看，这类零件的建模逻辑并不复杂，但需要重点关注工艺细节的还原：比如螺纹段不能只做装饰性贴图，要还原真实的牙型轮廓与退刀槽结构，轴肩处的过渡圆角、表面粗糙度的标注区域、不同表面处理的分区都要在模型中明确体现，方便后续出工程图时直接提取加工信息，也能在做虚拟装配时准确验证与密封圈、导向套、连接螺母的配合间隙，避免实际加工装配时出现干涉问题。另外在做运动仿真时，要给活塞杆施加正确的运动副约束，模拟往复运动过程中与缸筒、负载的相对位置关系，校核全行程范围内是否存在结构碰撞，验证侧向偏载工况下的杆身变形量是否在允许范围内。

　　这类杆类零件虽然结构看似简单，但作为液压气动系统的核心受力件，其尺寸精度、形位公差要求都比较高：杆身的圆柱度要控制在0.02mm以内，螺纹轴线与杆身轴线的同轴度要满足7级公差要求，连接端面与杆身轴线的垂直度误差不能超过0.03mm，否则装配后会出现活塞杆别劲、运动爬行、密封件偏磨等一系列问题，直接影响整套设备的运行可靠性。在不同的应用场景下，活塞杆的材质选择也有区别，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境或者高负载工况下，会选用40Cr调质或者不锈钢材质，表面处理也会根据工况调整镀层厚度或者采用陶瓷喷涂工艺，提升表面耐磨耐腐蚀性能。
