带齿轮段阶梯式传动转子轴结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500963
  • 带齿轮段阶梯式传动转子轴结构
  • 带齿轮段阶梯式传动转子轴结构
  • 带齿轮段阶梯式传动转子轴结构

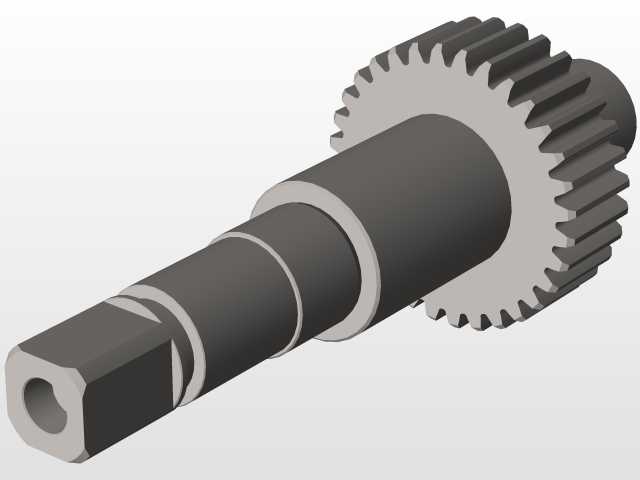

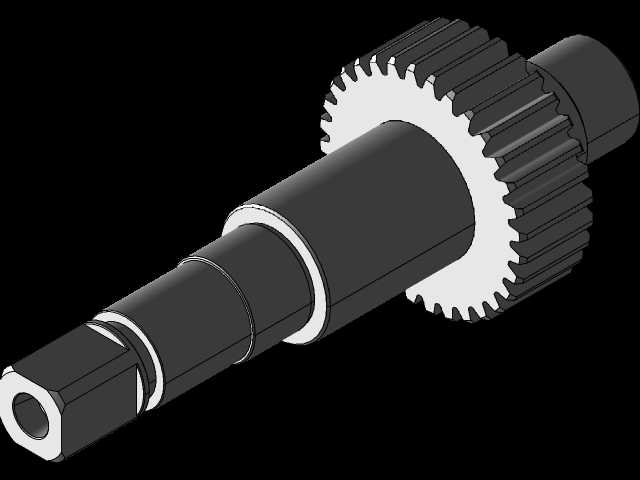

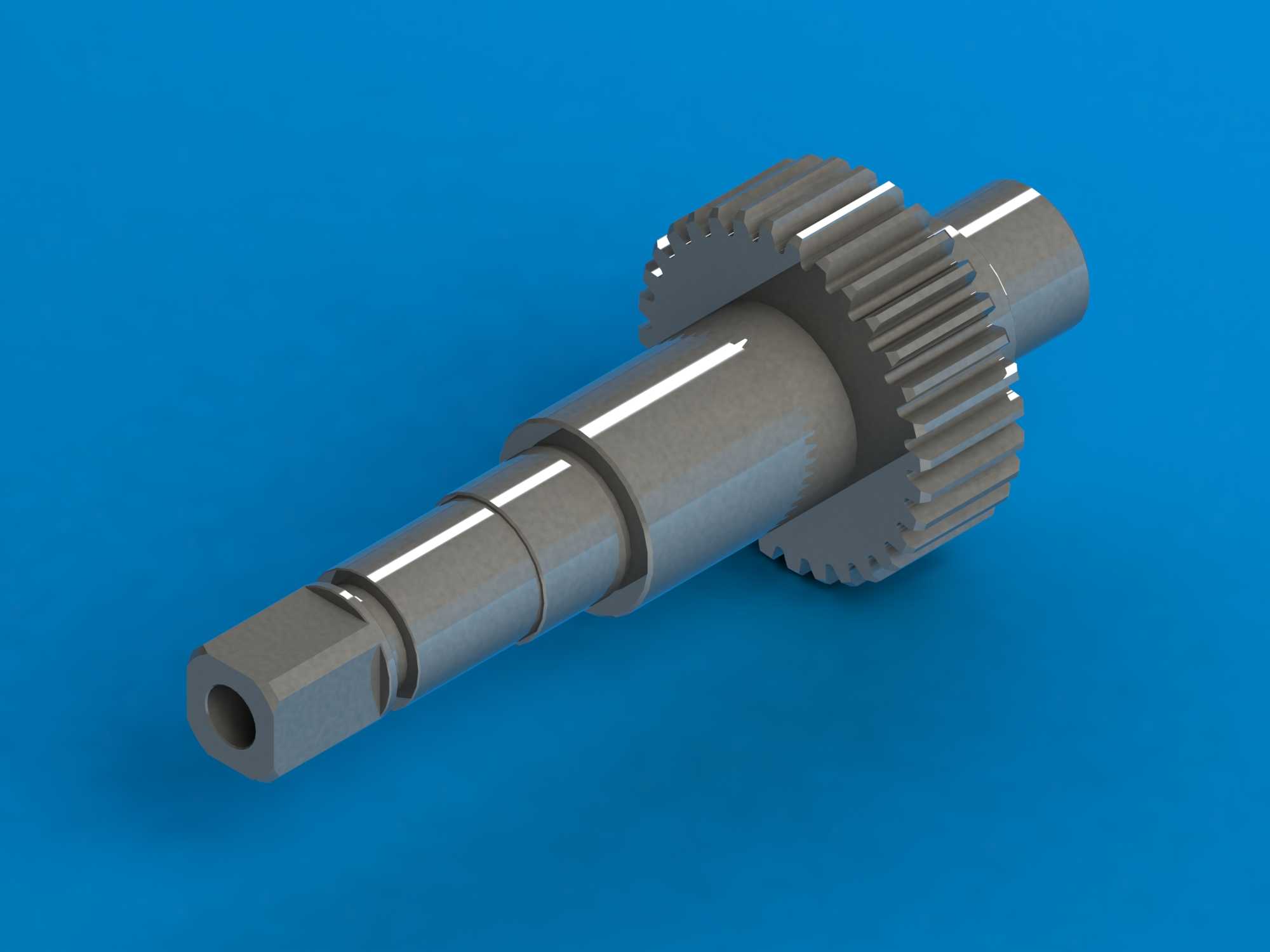

  这类带集成齿轮的阶梯转子轴,多应用在中小功率减速传动单元、小型动力输出模组以及精密进给机构中,作为动力传递的核心承载零件,需要同时承担扭矩传输、齿轮啮合传动、轴段支撑定位的多重作用,在小型机床进给箱、轻工机械传动组、自动化输送线驱动端都能见到同结构零件的应用。从结构设计逻辑来看,轴身采用多阶阶梯布局,是为了匹配不同位置的装配需求:最左端的方头结构,是为了配合外部连接件实现周向防转,避免动力输出时出现轴头打滑,方头内部的轴向通孔,既可以减轻轴身整体重量,也能作为润滑油路的通道,或是穿装锁紧件实现端部零件的轴向固定;紧邻方头的几道环形轴肩,分别对应骨架油封、深沟球轴承、隔套的安装位,轴肩的高度差严格匹配对应标准件的安装尺寸,

  保证装配后各零件的轴向定位精度,避免运转过程中出现零件窜动。中部集成的直齿圆柱齿轮,和轴身采用一体化结构设计,相比键连接装配的分体齿轮,这种一体式结构能消除键连接带来的传动间隙,提升啮合传动的精度,同时减少装配工序,也能在同等轴径下承受更大的冲击载荷,适合转速中等、传动扭矩波动不大的工况。齿轮段的齿形参数匹配常规英制径节传动标准,节圆尺寸、压力角都适配同模数的啮合齿轮,能直接和标准传动齿轮组配合,不需要额外修形就能满足常规传动的啮合要求。齿轮右侧的阶梯轴段,同样设置了轴承安装位和轴端定位结构,整个轴的两个支撑轴承位同轴度需要控制在0.02mm以内,才能保证齿轮啮合时齿面接触均匀,避免出现偏载导致的齿面异常磨损。在实际建模过程中,

  需要先梳理各轴段的装配边界:轴承位的直径公差取m6级,和标准轴承内圈实现过渡配合;油封位的表面粗糙度需要控制在Ra1.6以下,避免运转时划伤油封唇口造成润滑油泄漏;齿轮段的齿面粗糙度取Ra3.2,齿向公差根据实际啮合宽度调整,保证载荷沿齿宽方向均匀分布。轴身所有过渡位置都设置了圆角过渡,避免应力集中,尤其是在轴径变化较大的台阶位置,圆角半径不能小于对应轴径的5%,防止长期交变载荷下出现轴身断裂的问题。这类轴在装配时,通常先将轴承热装到对应轴肩位置,再穿入箱体轴承孔,齿轮段位于箱体腔体内和配对齿轮啮合,轴端的方头连接外部动力输入或者输出部件,运转过程中轴身的润滑油通过轴头通孔或者箱体油道供给到轴承和齿轮啮合位置,

  保证各摩擦副的润滑充分。在选型适配时,需要核对轴的两个支撑跨距是否匹配现有箱体的轴承孔间距,齿轮的齿顶圆直径是否和箱体内腔留有足够的安全间隙,轴端方头的尺寸是否匹配待连接的联轴器或者传动轮的安装孔,避免出现装配干涉。建模时的特征构建顺序通常是先绘制轴的回转截面,通过旋转特征生成轴身基体,再通过拉伸切除生成端部方头和内孔,之后在齿轮段通过参数化齿形生成工具构建渐开线齿形,最后对所有锐边进行倒角处理,对过渡位置添加圆角,还原零件的真实工艺结构,保证生成的三维模型能直接用于工程图导出、装配干涉检查以及后续的有限元强度校核。
