滚齿机配套分度齿轮安装轴结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500968
  • 滚齿机配套分度齿轮安装轴结构设计
  • 滚齿机配套分度齿轮安装轴结构设计

  在齿轮加工机床的传动链布局中,分度机构的传动精度直接决定被加工齿轮的齿距累积误差、齿向偏差等核心精度指标,而分度齿轮安装轴作为承载分度齿轮、传递分度运动的核心支撑零件,其结构设计合理性直接影响整台滚齿机的加工稳定性与精度保持性。这类轴件的应用场景集中在滚齿机的分度传动箱内部,承担着将分度蜗轮输出的定比传动精准传递给分度齿轮,同时为分度齿轮提供稳定径向支撑与轴向定位的作用,在滚齿机连续展成加工的全周期内,轴件需要持续承受齿轮啮合带来的交变径向载荷、切削冲击带来的瞬时轴向窜动作用力,以及长期运转下的接触疲劳载荷。

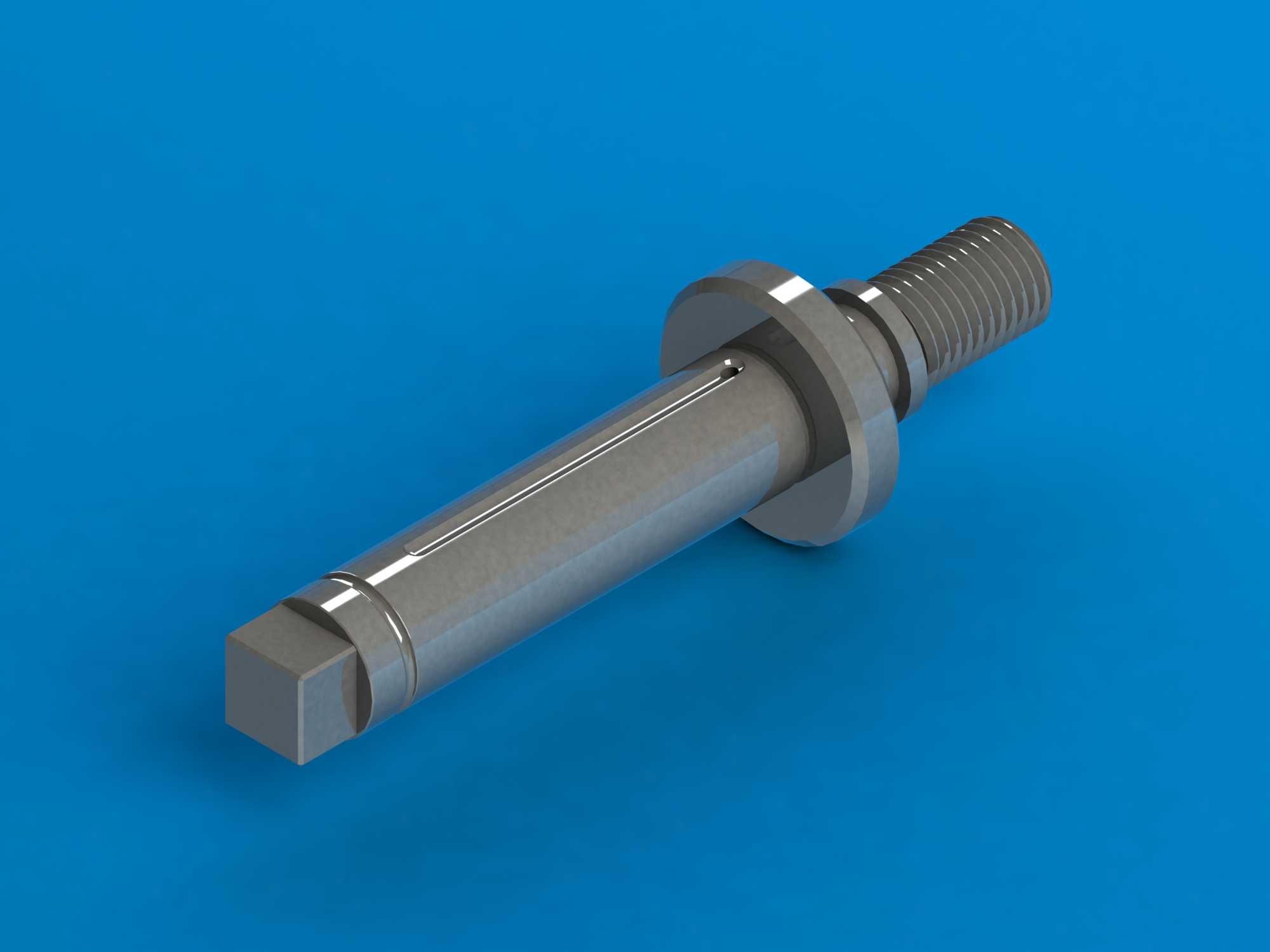

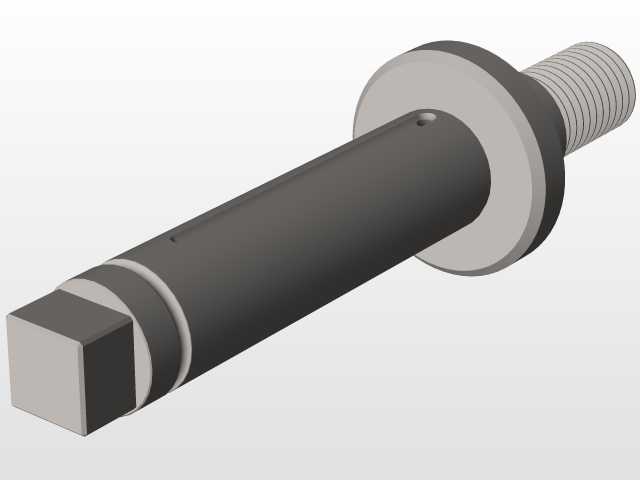

  从结构设计思路来看,该轴采用阶梯轴的经典布局逻辑,不同轴段的直径差完全匹配安装零件的定位需求:最左端的方头结构是为了适配锁紧扳手的装夹需求,在装配分度齿轮、锁紧圆螺母时可以通过方头固定轴身,避免轴跟转导致锁紧力矩不足,方头的对边尺寸严格对应通用勾头扳手的卡口规格,兼顾现场装配的便利性。紧邻方头的轴段是锁紧螺母的安装位置,该段加工有标准三角外螺纹,螺纹精度选用中等配合公差,既保证圆螺母可以顺畅旋入,又能避免螺纹间隙过大导致的锁紧松动,螺纹段末端设计有退刀槽结构,退刀槽的宽度与深度符合机械加工工艺要求,避免螺纹加工收尾处的不完整牙型影响螺母的贴合精度。

  中间的大直径轴肩是核心定位面,轴肩的端面垂直度、径向圆跳动公差均按IT5级精度控制,装配时分度齿轮的轮毂端面直接贴合在该轴肩端面上,实现轴向的精准定位,轴肩的直径比分度齿轮的轮毂内孔大2-3mm,既保证足够的定位支撑面积,又不会因为轴肩直径过大导致齿轮装配时发生磕碰。轴肩右侧的光轴段是分度齿轮的安装配合面,该段的尺寸公差选用k6级过渡配合,表面粗糙度控制在Ra0.8以内,保证与齿轮内孔的配合紧密性,既不会因为间隙过大导致传动时轴与孔之间产生相对晃动,也不会因为过盈量过大导致现场装配、后期维修拆卸困难。该光轴段上加工有一条通长的键槽,键槽的宽度公差、对称度公差均符合平键连接的标准要求,通过普通平键实现轴与分度齿轮之间的周向固定,可靠传递分度运动的扭矩,键槽的圆角处理严格控制,避免应力集中导致轴件在长期交变载荷下发生疲劳断裂。

  光轴段右侧依次是密封件安装位、轴承安装位与末端锁紧螺纹段:密封件安装位的直径匹配标准双唇形密封圈的内径尺寸,表面粗糙度控制在Ra1.6,保证密封圈唇口可以紧密贴合轴面,阻挡传动箱内的润滑油泄漏,同时阻挡外部的切削粉尘、金属切屑进入轴承内部;轴承安装位的轴径公差选用js6级,与滚动轴承内圈实现标准配合,两段轴承位的同轴度公差严格控制在0.01mm以内,避免轴系运转时出现卡滞、跳动超差的问题;末端的螺纹段用于安装锁紧圆螺母与止动垫圈,实现轴承内圈的轴向锁紧,配合轴肩结构将轴承、分度齿轮等所有安装零件的轴向位置完全固定,控制轴系的轴向窜动量在0.005mm以内,满足滚齿机分度传动的精度要求。

  从安装边界来看,该轴的总长度完全适配对应型号滚齿机分度箱的内部安装空间,轴的两端支撑跨距经过刚度校核,在最大额定切削载荷下,轴的最大挠度不超过0.008mm,不会因为轴的弯曲变形导致分度齿轮啮合侧隙发生变化;各轴段的直径尺寸经过强度校核,在传递额定分度扭矩时,轴的最大切应力远低于45号钢调质处理后的许用应力值,保证长期使用的结构强度。设计时还充分考虑了加工工艺性,所有轴段的过渡圆角统一选用R1.5的标准值,所有退刀槽、砂轮越程槽均采用标准结构尺寸,减少加工时的刀具更换频次,降低加工成本;轴的两端中心孔采用B型带护锥的标准中心孔,作为车削、磨削加工的定位基准,也为后期轴件精度检测、维修时的二次装夹提供统一基准,保证多次装夹的精度一致性。在实际装配场景中,该轴不需要额外定制专用工装,依靠常规的铜棒敲击、轴承加热器热装即可完成所有零件的装配,后期维护时拆卸也十分便利,只需要松开两端的锁紧螺母即可依次拆下轴承、密封件与分度齿轮,不需要破坏性拆卸,降低设备的后期维护成本。
