黑色Derlin材质7/16-20螺纹插针固定塞

　　在流体控制、小型气动回路、精密电子设备的气液通路布设场景中，这类带外螺纹的插针固定塞是通路末端封堵、插针组件定位的核心小尺寸零件，别看它结构紧凑，在实际设备运行中承担着密封防漏、插针限位、通路隔离的多重作用，一旦选型或设计出现偏差，很容易出现介质渗漏、插针移位、相邻通路串扰的问题，直接影响整套设备的运行稳定性。

　　从实际使用场景来看，这类固定塞常应用在小型电磁阀组的预留通路封堵、测试治具的气路堵头、精密仪器的线束插针定位座位置，尤其是采用Derlin也就是聚甲醛材质加工的款式，凭借材料本身自润滑、耐磨损、尺寸稳定性好、吸水率低的特性，在频繁插拔、接触低压油气或常规工业介质的场景下，比金属材质的堵头更不容易刮伤配合件，也不会出现长期使用后锈蚀粘连的问题，黑色的材质配方还添加了抗老化组分，在常规工业车间的温湿度环境下使用寿命远高于普通塑料塞件。

　　设计这款零件的时候，首先要匹配的是安装端的配合边界，它采用的是7/16-20的UNF统一细牙螺纹，这类细牙螺纹的螺距更小，螺纹升角更低，自锁性能比粗牙螺纹更优异，安装后不容易因为设备运行的振动出现松脱，非常适合这类需要长期保持固定位置的封堵类零件。螺纹段的长度设计需要严格匹配安装基座的螺纹孔深度，既不能因为螺纹过长导致安装后塞体端面顶到孔底无法压紧密封面，也不能因为螺纹啮合长度不足导致承压能力不够出现渗漏，一般来说螺纹啮合长度达到螺纹公称直径的0.8-1.2倍，就能满足常规低压工况下的密封和固定需求。

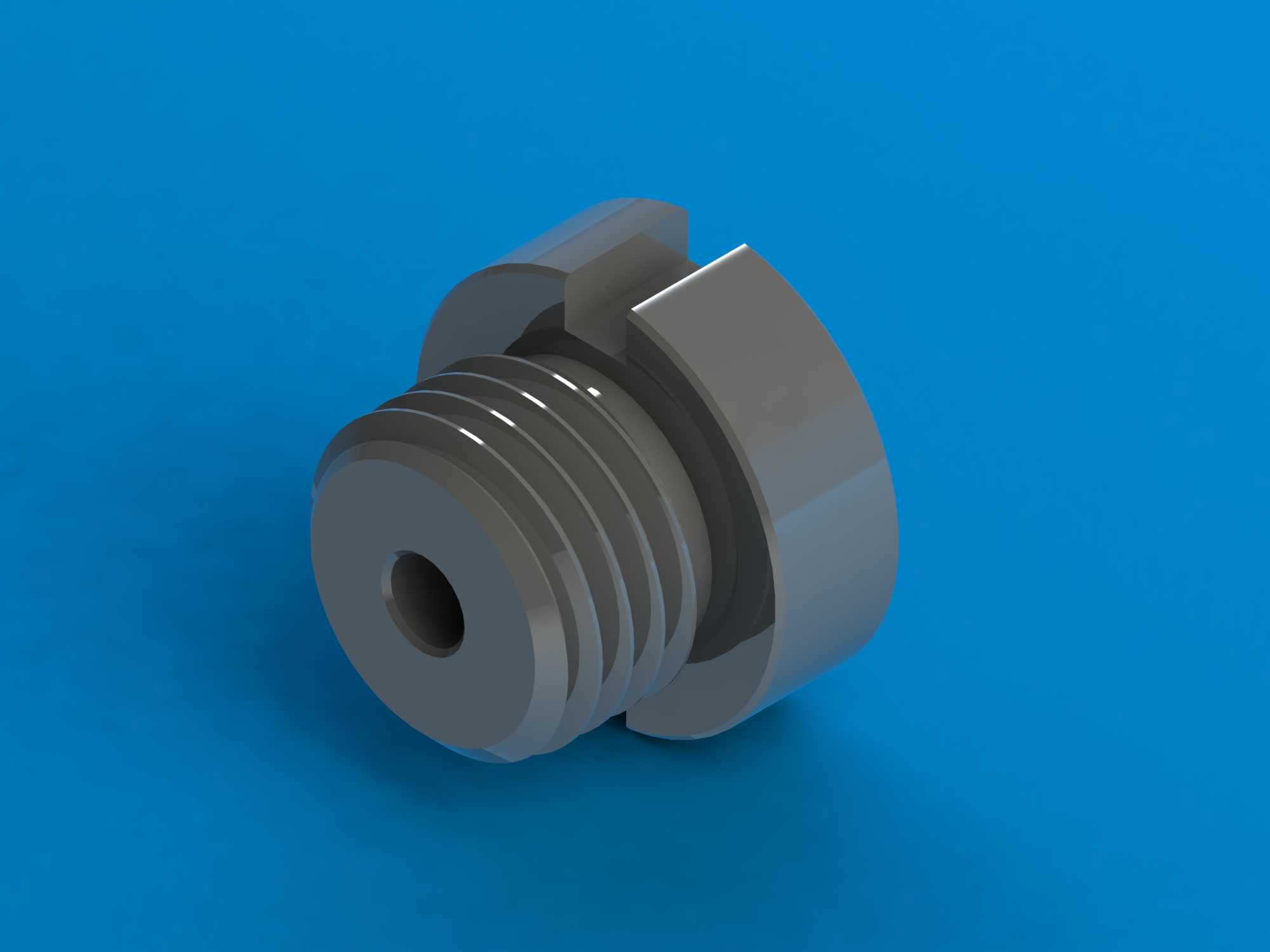

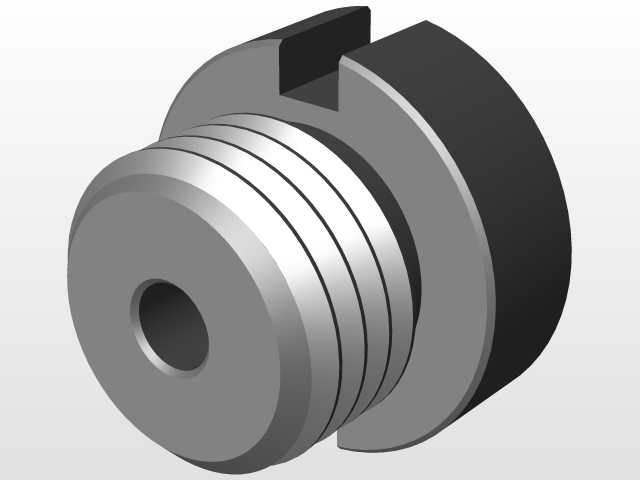

　　塞体的头部设计了对称的卡槽结构，这是为了适配简易工具的安装需求，不需要定制专用的工装，用一字型螺丝刀或者适配的卡板就能完成拧紧操作，在狭小的设备安装空间里，这种结构比外六角头部的零件更节省操作空间，也不会因为六角棱边刮伤周边的线束或者薄壁零件。头部的外径比螺纹大径略大，安装到位后头部端面会紧贴安装基座的表面，一方面可以起到轴向定位的作用，控制塞体拧入螺纹孔的深度，另一方面端面可以加装薄型密封垫片，进一步提升端面的密封性能，应对有一定压力的介质封堵需求。

　　塞体中心的通孔是为插针穿过预留的通道，通孔的直径公差需要严格控制，既要保证插针可以顺利穿过，不会出现卡滞的问题，又要控制通孔和插针之间的间隙，避免介质从插针和塞体的间隙处渗漏，常规设计下这个间隙控制在0.05-0.1mm之间，配合插针表面的密封圈或者密封胶，就能实现插针位置的动密封或者静密封需求。通孔的入口位置做了微小的倒角处理，一方面是去除机加工产生的毛刺，避免插针穿过的时候被毛刺刮伤表面镀层，另一方面也能在插针穿入的时候起到导向作用，提升装配效率。

　　从安装边界的角度来说，这款固定塞安装后突出安装基座表面的高度只有头部的厚度，整体结构非常紧凑，不会占用过多的设备外部空间，在高密度布设阀组或者插针接口的面板上，相邻两个固定塞之间的最小间距只需要满足工具操作的空间即可，不需要预留过多的安装余量。材质本身的硬度适中，拧紧的时候不会因为扭矩过大导致螺纹崩裂，也不会因为扭矩不足出现密封失效，常规安装扭矩控制在1.2-1.8N·m之间，就能满足绝大多数低压工况的使用需求，不需要额外的防松处理，依靠细牙螺纹的自锁性能就能保持长期的紧固状态。

　　在实际选型替换的时候，除了要匹配螺纹规格和通孔直径，还要注意使用场景的介质兼容性，Derlin材质对常规的矿物油、润滑脂、水基介质都有不错的耐受性，但是不适合长期接触强酸、强碱或者高温蒸汽类介质，这类场景下就需要更换其他材质的同结构固定塞。另外黑色的材质本身具备一定的抗紫外线能力，在户外临时布设的设备上也能使用，不会因为短期的阳光照射出现材质变脆、开裂的问题。

　　从结构设计的细节来看，螺纹尾部和头部衔接的位置做了退刀槽设计，这是机加工工艺的必要结构，保证螺纹可以加工到完整的有效长度，同时退刀槽的存在也可以避免安装的时候螺纹末端的不完整牙型挤压安装孔口的端面，导致密封面不平整出现渗漏。塞体的所有棱边都做了微小的倒钝处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手套，也不会刮伤周边的其他零件，符合机械零件设计的安全规范。
