3/4-10UNC规格双头螺柱紧固件

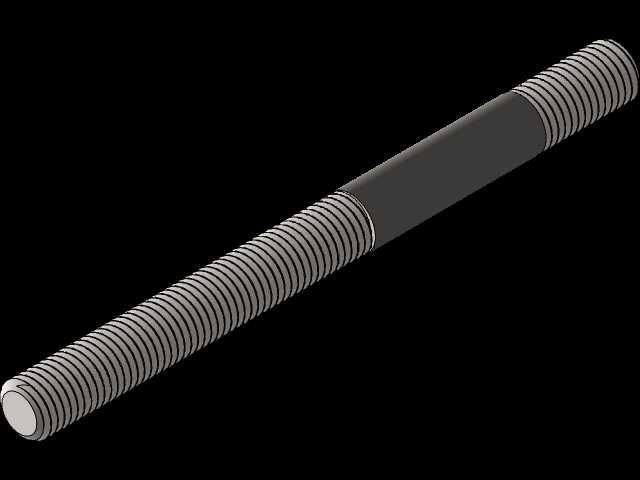

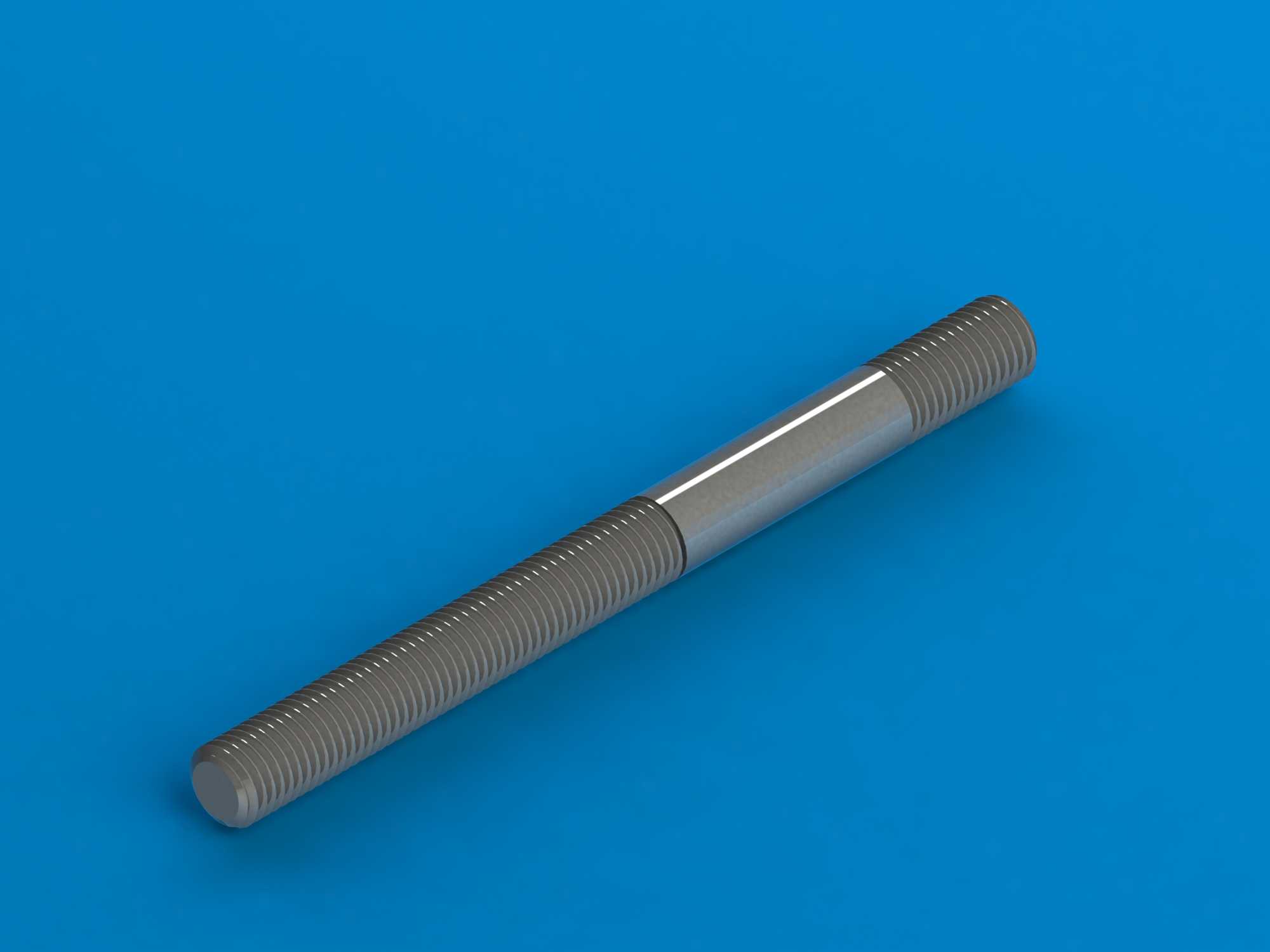

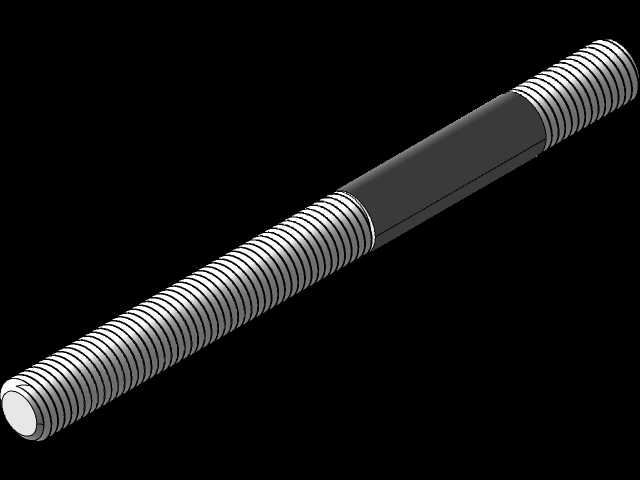

　　在重型机械装配、液压阀组安装、管道法兰对接这类需要频繁拆装、或者被连接件一侧厚度过大无法使用通长螺栓的场景里，双头螺柱的使用频率远高于常规六角头螺栓。这款3/4-10UNC规格的双头螺柱，两端均加工有统一粗牙螺纹，中间为无螺纹的光杆段，这种结构设计的核心逻辑，是让螺柱的光杆部分与被连接件的安装孔形成间隙配合定位，两端螺纹分别旋入一侧被连接件的螺纹底孔、另一侧配合螺母完成锁紧，避免了通长螺栓穿装时螺纹刮伤安装孔壁、反复拆装后螺纹磨损导致连接失效的问题。

　　从实际安装边界来看，这款螺柱的两端螺纹长度经过适配性设计，旋入机体端的螺纹长度能够满足铸铁、铸钢这类常见机体材质的旋合深度要求，按照螺纹连接的强度计算准则，钢件材质的螺纹旋合深度不低于1倍螺纹公称直径、铸铁件不低于1.5倍公称直径即可保证连接强度，这款螺柱的旋入端长度完全覆盖常规工业场景的安装需求，外露端的螺纹长度则预留了足够的螺母锁紧空间，即使搭配平垫圈、弹簧垫圈或者防松锁紧垫片，也不会出现螺纹啮合长度不足的问题。光杆段的外径略小于螺纹大径，既可以在穿装时顺利通过安装孔，又能在连接副受拉时让光杆段承担主要的拉伸载荷，避免螺纹根部的应力集中部位直接承受最大拉力，提升连接副的抗疲劳性能。

　　在设备运维场景中，这类双头螺柱的优势尤为明显，比如大型柴油机的缸盖连接、注塑机的模板锁紧、化工管道的法兰连接，这类部位往往需要定期拆解检修，使用双头螺柱时，拆解仅需拆下外侧螺母即可分离被连接件，不需要将螺柱从机体的螺纹孔中旋出，大幅减少了反复旋入旋出对机体螺纹孔的磨损，一旦螺柱的螺纹出现损伤，仅需更换螺柱即可，不需要对价值更高的机体部件进行螺纹修复，大幅降低运维成本。

　　建模过程中，螺纹部分的处理需要兼顾工程实用性与模型轻量化，常规工程建模不需要逐牙绘制螺纹的精确齿形，采用装饰螺纹线标注即可满足装配干涉检查、工程图导出的需求，如果是用于渲染或者运动仿真场景，则可以通过螺旋扫描特征生成精确的螺纹牙型，UNC统一粗牙螺纹的牙型角为60度，牙顶与牙底的平段宽度符合美制统一螺纹的标准公差要求，建模时需要严格控制螺纹的大径、中径、小径尺寸，避免装配时出现螺纹干涉或者啮合间隙过大的问题。光杆部分与螺纹段的过渡位置加工有退刀槽结构，退刀槽的宽度与深度符合螺纹加工的工艺要求，既可以保证螺纹加工时刀具能够顺利退刀，又能减少过渡位置的应力集中，避免螺柱受拉时在过渡位置发生断裂。

　　在选型适配时，需要注意这款螺柱的螺纹规格为3/4-10UNC，属于美制统一粗牙螺纹，每英寸长度上的牙数为10牙，不能与同公称直径的细牙螺纹、公制螺纹混用，否则会出现螺纹乱牙、无法锁紧的问题。安装时需要先将螺柱的旋入端按照规定的拧紧力矩旋入机体的螺纹孔，保证螺柱与机体端面垂直，再套装被连接件，依次安装垫圈、螺母，按照对角顺序分次拧紧螺母，避免被连接件出现偏载导致螺柱受附加弯曲应力。在有振动载荷的使用场景下，还需要搭配防松螺母、螺纹锁固胶等防松结构，避免连接副在长期振动下出现松脱。

　　这类双头螺柱的材质通常根据使用场景选择，普通工况下采用中碳钢调质处理即可满足强度要求，在腐蚀环境、高温工况下则需要选用不锈钢、合金钢材质，模型的结构尺寸完全符合通用紧固件的尺寸规范，可以直接用于装配设计中的物料选型、干涉检查、装配模拟，不需要额外调整尺寸参数，能够大幅缩短结构设计阶段的紧固件建模周期，提升整机设计的效率。
