金属弯管成型壁挂式灭火器放置支架

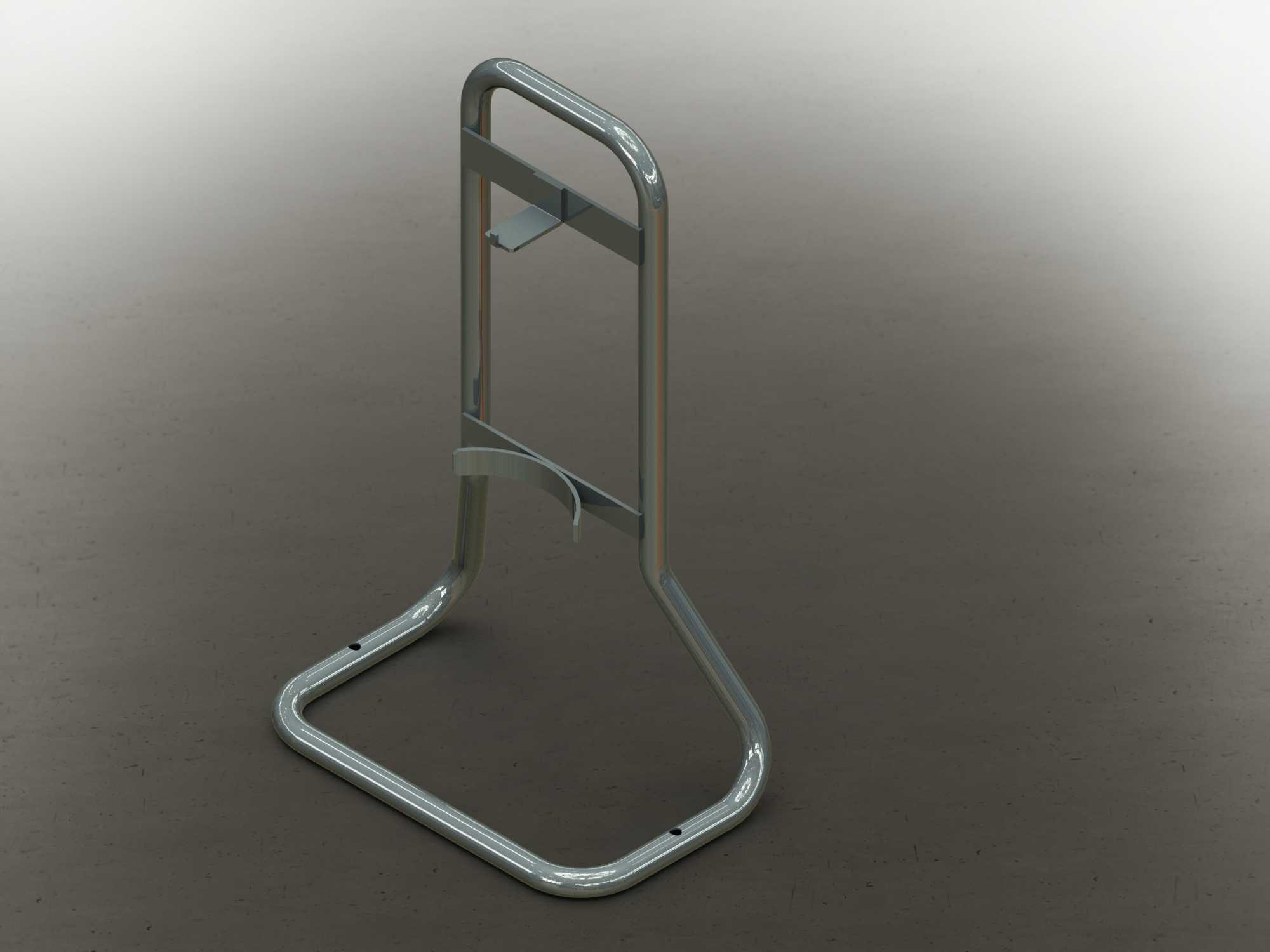

　　在商用建筑消防配套、工业车间安全布设、公共区域消防点位设置场景中，灭火器的固定放置始终是消防验收与日常运维的核心细节之一，这款采用圆管弯折成型的灭火器支架，正是针对手提式灭火器的定点存放需求开发的配套固定构件。不同于落地式灭火器箱的封闭结构，这款支架采用开放式承托设计，日常巡检时可直接观察灭火器压力表状态、瓶身有效期标识，无需开启箱门即可完成日常点检，大幅提升消防巡检的作业效率，同时避免封闭箱体因积尘、锈蚀导致的开启卡滞问题，在突发火情时可直接取用灭火器，省去开箱操作的时间损耗。从结构设计逻辑来看，整体采用单根圆管连续弯折成型，减少焊接拼接节点，既降低加工过程中的焊接变形风险，也能避免多拼接点带来的应力集中问题，

　　提升长期承重下的结构稳定性。底部采用闭合式矩形弯折框架作为承托底座，框架平面预留两个安装孔位，可通过膨胀螺栓直接固定于墙面或硬质立面，底座的弯折弧度与灭火器瓶底的圆弧轮廓适配，放置时瓶底可完全落入框架围合区域，避免瓶体滑移；中部设置弧形抱箍式限位结构，弧度匹配常见手提式干粉、二氧化碳灭火器的瓶身中段直径，可对瓶身形成侧向约束，防止受外力碰撞时瓶体倾倒；上部设置U型提手式弯折结构，既作为支架的上部受力加强筋，提升整体框架的抗形变能力，也可在临时移动支架时作为握持点位，适配临时布设场景的移位需求。从安装边界维度考量，支架整体贴墙安装的投影厚度控制在合理范围，不会过度占用通道通行空间，适配厂房疏散通道、写字楼走廊、

　　仓库立柱侧方等狭窄区域的消防点位布设；安装孔位的间距适配常规M8膨胀螺栓的安装尺寸，现场安装时无需额外打孔适配，直接标记点位钻孔即可完成固定；整体框架的内空尺寸适配4kg、5kg规格的常用手提式灭火器，瓶体放入后与上部限位、中部抱箍、底部承托的间隙控制在3-5mm，既不会因间隙过大导致瓶体晃动，也不会因间隙过小造成取放卡滞。材质选用上采用常规五金支架常用的碳素钢圆管加工，表面做镀铬防锈处理，可适配车间潮湿环境、户外半开放区域的防腐蚀需求，长期使用不会因锈蚀导致结构强度下降；所有弯折处均做圆弧过渡处理，无尖锐毛刺棱角，避免取放灭火器时划伤作业人员手部，也不会在日常巡检过程中勾挂过往人员的衣物。在实际工程应用中，

　　这类支架常替代传统落地灭火器箱用于空间局促的消防点位，比如设备旁的立柱侧面、疏散楼梯的转角墙面、仓储货架的端部立柱位置，相比落地式箱体，不会因地面清扫、货物搬运时的碰撞产生移位，也不会占用地面有效通行面积，同时开放式的结构也能起到消防点位的可视化提示作用，让现场人员可快速识别灭火器放置位置。结构受力层面，上部U型弯折与中部抱箍、底部矩形框架形成连续的受力传导路径，瓶体的垂直重力通过底部框架均匀传递到安装墙面的固定螺栓上，侧向碰撞力则通过中部抱箍和上部框架分散到两个安装点位，避免单点受力导致的支架变形或脱落，经实际承重测试，满负载状态下支架的形变量控制在1mm以内，可满足长期固定使用的结构强度要求。
