高精度深度规销测量工装结构设计

　　在精密零部件尺寸检测环节，深度规销是接触式深度测量场景中不可或缺的易耗核心配件，常配套在百分表、深度千分尺等手持量具或是自动化检测工位的测头组件上，直接接触被测工件的基准面与测量面，其结构精度直接决定最终的尺寸读数可靠性。这类测销的应用覆盖了机加工车间的工序间抽检、精密装配线的工位全检、五金冲压件的尺寸符合性验证等多个场景，尤其是在小尺寸盲孔深度、台阶面落差、窄槽下沉尺寸的测量中，常规测头因为探杆直径过大无法伸入测量位置，小直径探杆的深度规销就成为了唯一可行的接触测量方案。

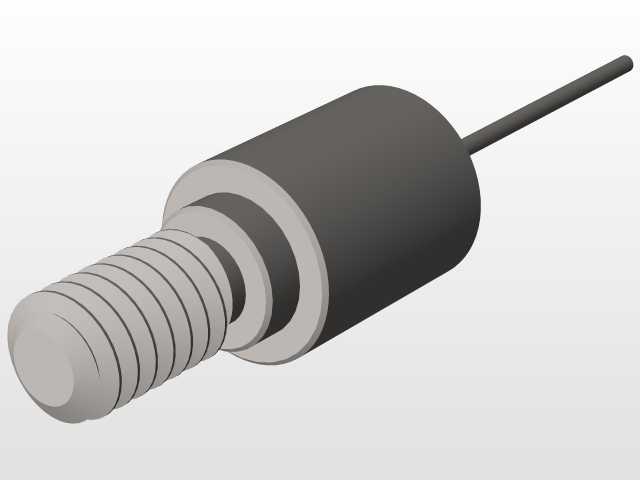

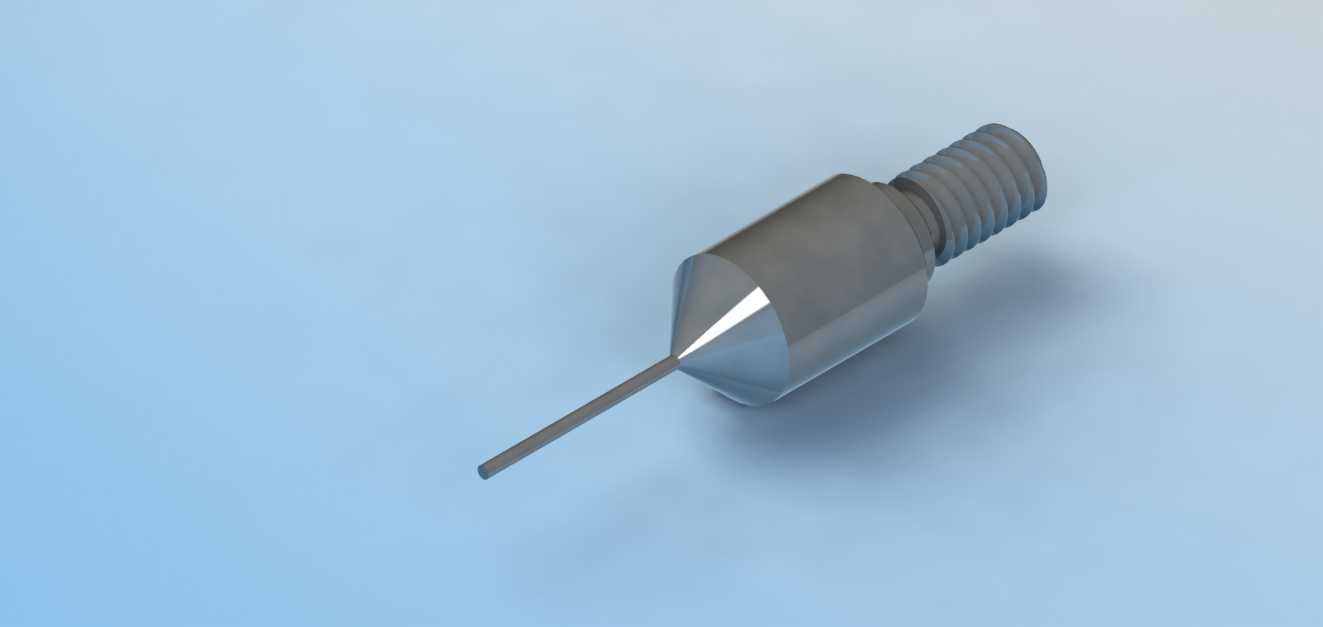

　　从结构设计逻辑来看，这款深度规销采用了分段式同轴结构设计，尾部为标准外螺纹连接段，螺纹规格选用行业通用的#4-48统一螺纹，这类螺纹是量具测头连接的通用标准规格，能够直接适配市面上绝大多数主流品牌的深度表、杠杆百分表的测头安装接口，无需额外制作转换接头，降低现场工装替换的适配成本。螺纹段与中部的握持基体之间做了清晰的轴肩分界，安装时该轴肩可作为拧紧定位面，避免螺纹过度旋入导致的测头同轴度偏差，也能在长期反复拆装的过程中减少螺纹牙型的磨损，提升配件的重复使用寿命。中部基体采用圆柱形结构设计，外径大于尾部螺纹与前端测杆，既可以在安装时作为扳手夹持的受力部位，避免拧紧过程中力直接作用在细测杆上导致探杆弯曲变形，也能在测头快速移动的过程中起到限位防护作用，防止测杆过度伸入被测孔内造成撞针损坏。前端的锥形过渡段采用了大锥角收敛设计，从基体直径平滑过渡到测杆直径，锥面经过精磨处理，一方面可以在测头伸入被测孔时起到导向作用，避免测杆端面与孔口边缘发生磕碰，另一方面锥形结构也能减少测量过程中与孔壁的接触面积，降低摩擦带来的测量误差，同时也能在测头沾染切削液、金属碎屑时，让杂物顺着锥面滑落，避免堆积在测杆根部影响测量基准。前端测杆直径设计为0.45mm，属于小直径测头范畴，专门针对宽度0.5mm以上的窄槽、直径0.5mm以上的细小盲孔这类常规测头无法进入的测量位置设计，测杆的圆柱度与直线度经过严格控制，保证探入测量位置时不会因为杆身弯曲导致测量值偏大，测杆的端面为平整的垂直面，与杆身轴线的垂直度公差控制在微米级，确保接触被测面时是面接触而非点接触，减少测量面局部凹凸带来的读数波动。

　　从安装边界来看，这款测销的总长度控制在常规量具测头的适配范围内，安装后不会超出量具的有效测量行程，尾部螺纹的有效旋合长度经过匹配计算，既能够保证连接后的刚性，不会因为旋合长度过短导致测量过程中测头晃动，也不会因为旋合长度过长导致螺纹顶到量具内部的传动杆，影响量具的测力平衡。在实际使用过程中，这类测销属于易损耗材，长期接触硬质金属工件表面会导致测头端面磨损，当磨损量超过允许公差时就需要及时更换，因此在结构设计时特意将易磨损的测杆部分与连接基体做了一体化同轴设计，替换时直接整体旋下更换即可，无需调整量具内部的结构，现场操作十分便捷。针对不同的测量场景，这类测销的测杆直径可以根据被测位置的最小尺寸做对应调整，但是连接螺纹与基体部分保持通用规格，能够形成系列化的配件体系，覆盖不同的测量需求。在自动化检测工位上使用时，这类测销可以安装在位移传感器的测杆端，配合伺服进给机构实现批量工件的深度尺寸自动检测，测销的结构刚性能够适配自动化检测的快节奏进给，不会因为频繁的快速接触动作出现杆身变形，锥形导向段也能兼容工件定位时的微小位置偏差，避免测头与工件发生硬碰撞导致传感器损坏。在精密装配场景中，这类测销还可以作为定位销使用，利用小直径测杆插入工件的定位孔内，实现两个零部件之间的高精度同轴定位，尾部的螺纹段可以直接拧入工装基板，安装拆卸都十分方便，轴肩结构可以控制定位销的伸出高度，保证定位深度的一致性。
