工业传动用精密导向滚轮结构设计

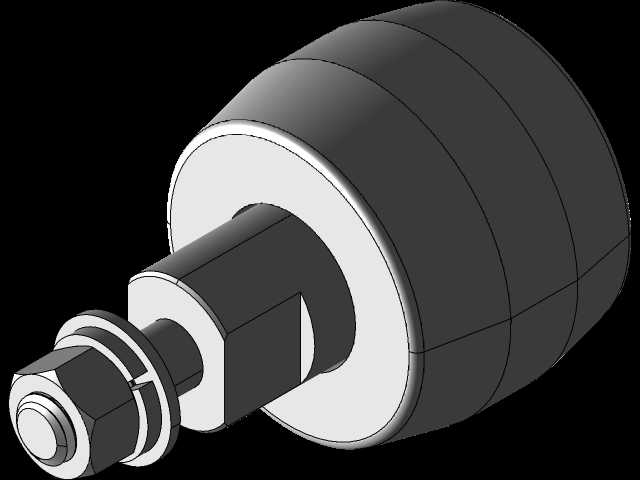

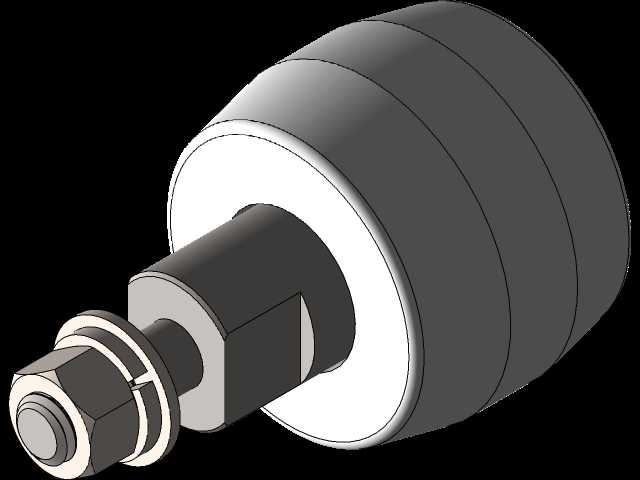

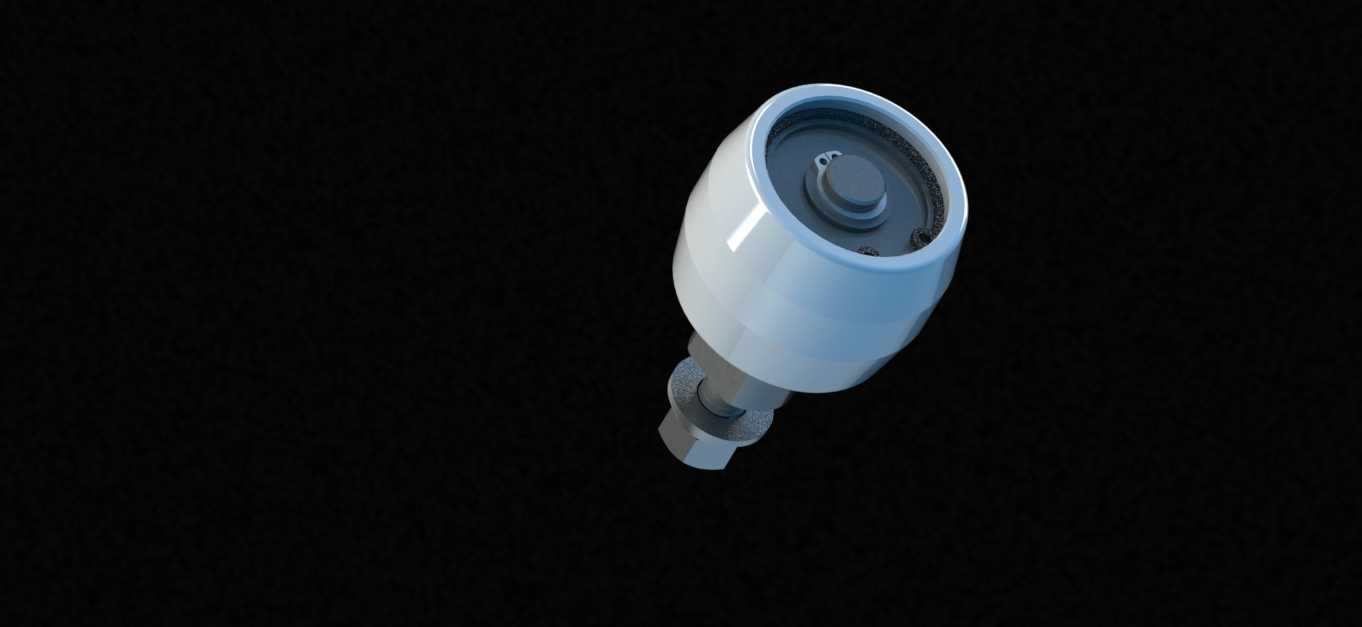

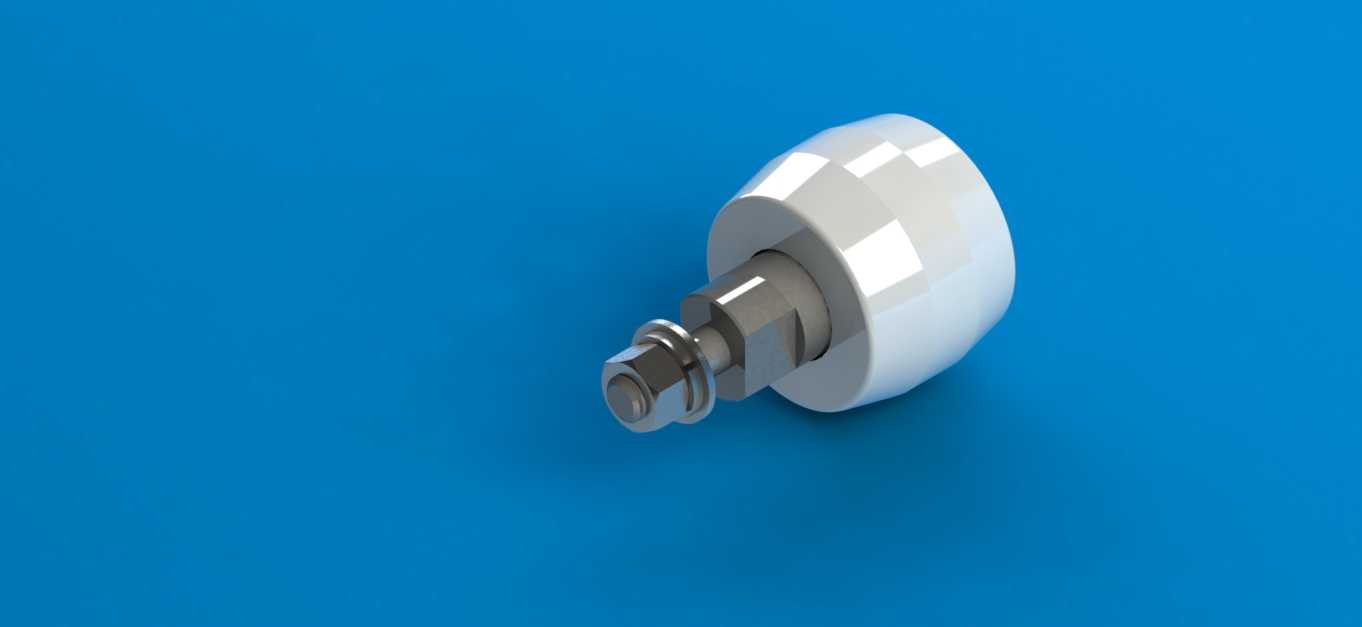

　　这款导向滚轮部件，常被应用在各类直线传动机构、线材走料路径、滑动导向工位中，作为支撑与方向约束的核心承载件，区别于普通固定滚轮，其自带的一体式安装轴结构可直接适配设备安装板的预留孔位，无需额外设计轴座配套结构，能大幅缩减装配环节的零件匹配工作量。从结构设计逻辑来看，滚轮主体采用变径外轮廓设计，大端的圆弧过渡面可避免与走料件、相邻传动部件发生运动干涉，外圆面做了高光洁度处理，在与被导向件接触时可减少摩擦损耗，避免划伤线材或滑动副表面；内部集成了标准深沟球轴承作为转动核心，轴承内圈与安装轴采用过盈配合压装，外圈与滚轮主体的内孔贴合，保证转动过程无径向窜动，转动阻尼均匀，不会出现卡滞或偏摆问题。安装端的轴段做了扁位与螺纹段设计，

　　扁位结构可配合安装板的防转槽，避免滚轮工作时轴跟转，末端的螺纹段可通过螺母直接锁紧固定，无需额外做轴端挡圈的开槽加工，安装边界上，滚轮最大外圆直径适配常见的30-50mm安装间距要求，轴段长度可适配10-20mm厚度的设备安装板，安装时仅需在安装板上加工对应直径的通孔与防转扁位槽即可完成装配，不需要复杂的定位工装。在实际设备运行场景中，这类导轮可承受一定的径向载荷，适配中等线速度的走料或滑动导向工况，比如在自动化线材裁切设备中，可作为线材走向的约束轮，保证线材送进过程无偏移；在直线滑动模组中，可作为辅助支撑轮，分担滑动导轨的侧向载荷，提升模组运行的稳定性；在纺织、印刷类设备中，也可作为薄型材料的导向支撑件，

　　依靠光滑的外圆面避免材料表面被刮花。设计过程中优先考虑了装配的便捷性与维护成本，滚轮主体与轴承、安装轴的配合公差经过反复校核，既保证压装后无松动，也可在轴承磨损后通过简易工装完成轴承更换，不需要整体报废整个导轮部件；外轮廓的曲面过渡做了等壁厚设计，保证滚轮主体在注塑或金属加工过程中不会出现壁厚不均导致的变形问题，批量生产时的成品一致性更好。转动部分的密封结构做了内置式设计，可阻挡日常工况下的粉尘、碎屑进入轴承内部，延长轴承的润滑维护周期，在普通车间环境下使用时，不需要频繁加注润滑脂，降低日常设备维护的工作量。安装轴的材质选用调质处理的中碳钢，保证足够的抗扭与抗弯强度，在承受偏载时不会出现轴变形导致的滚轮偏磨问题；滚轮主体根据使用场景不同，可选用工程塑料或铝合金材质，工程塑料材质自重更轻，运行噪音更低，适合对噪音控制有要求的办公类自动化设备，铝合金材质散热性更好，适合线速度更高、连续运行时间更长的工业生产设备。
