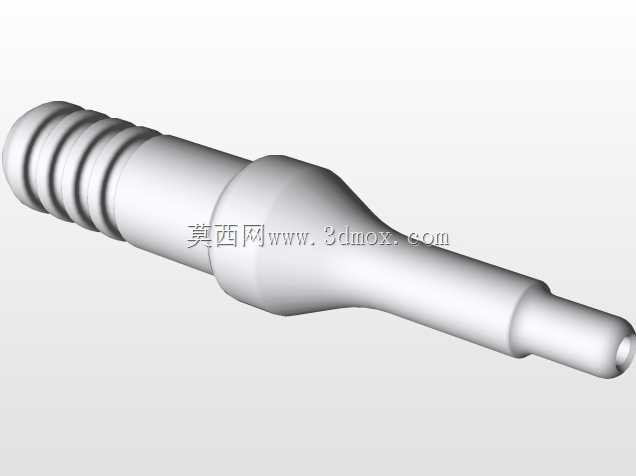

车用点火系统火花塞结构三维数模

　　做发动机周边配套结构设计快十二年，经手的点火系统相关零部件数模没有一百也有八十，火花塞这个看着尺寸不大的零件，实际匹配设计时要抠的细节远比新手想象的多。先从实际装车场景说，不管是乘用车主流的四冲程汽油机，还是小型通用动力里的园林机械、摩托动力，火花塞都是直接拧入气缸盖燃烧室的核心点火部件，安装位置的周边边界直接决定了整个点火系统的布局——接线端要留出高压点火线的插拔空间，不能和气门室盖罩、点火线圈固定支架产生运动干涉，六角拧装位要匹配标准套筒的操作空间，不然产线装配时套筒卡不进去，后期售后维护拆换也会出问题。

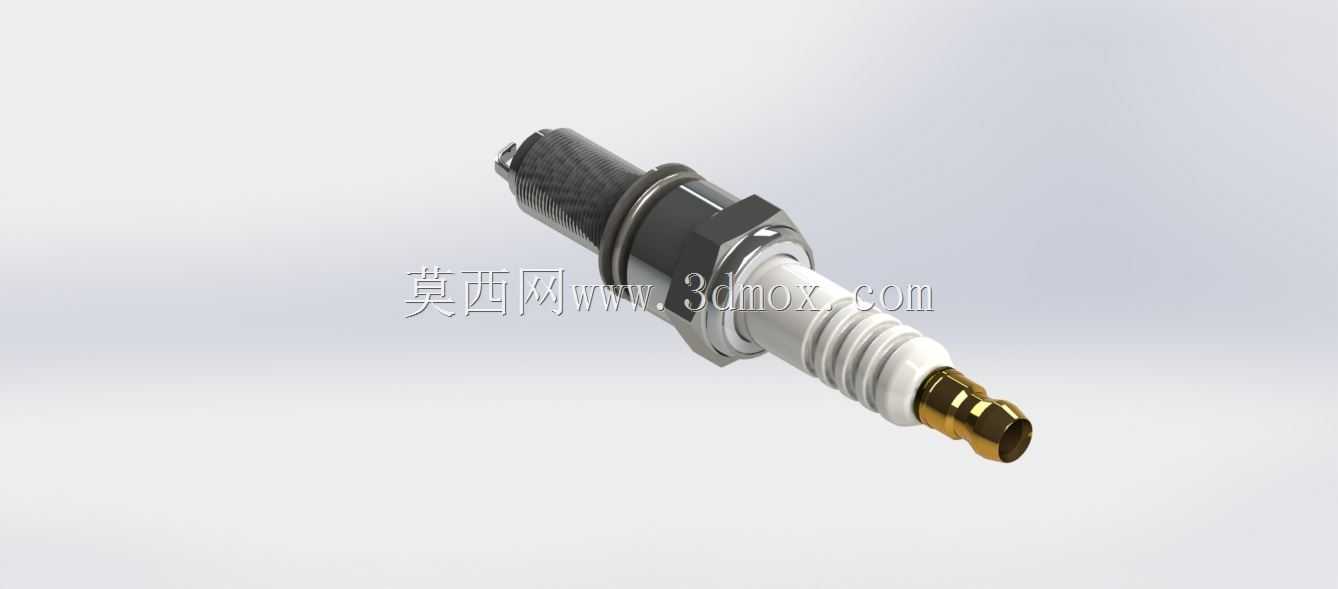

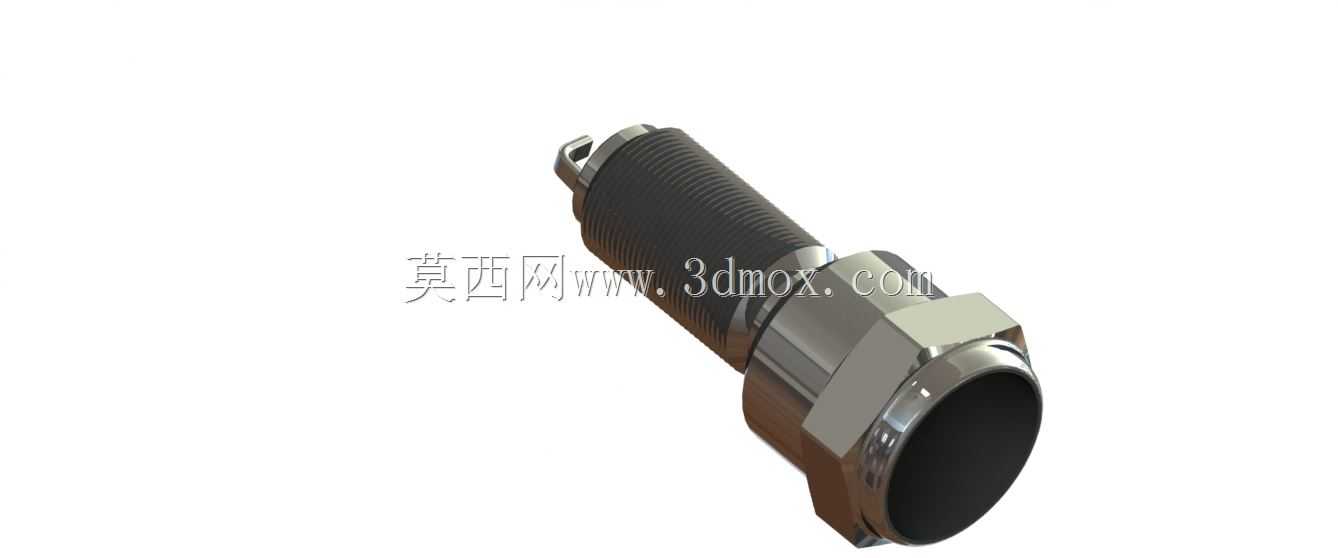

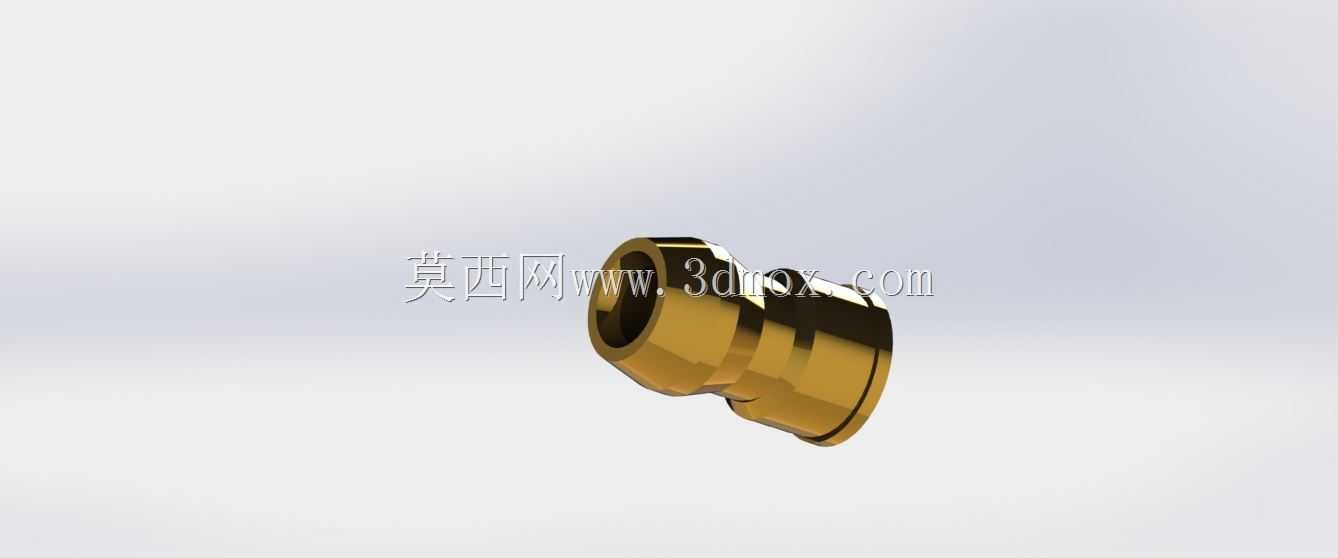

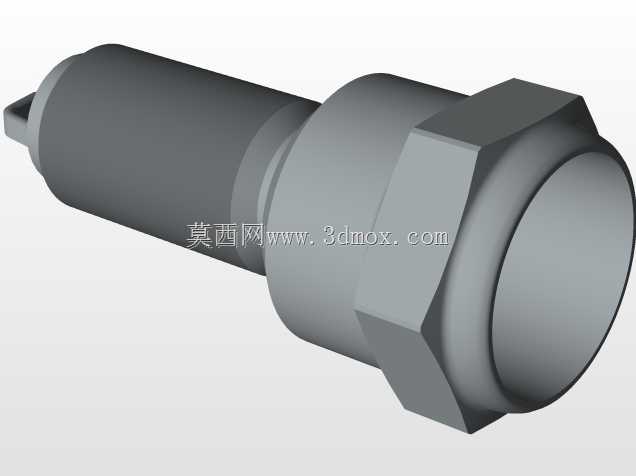

　　从功能特性上拆解，这个零件的结构分段完全是跟着工况需求走的：最顶端的金属接线端子是和高压点火线对接的部位，要做防松脱的卡接结构，保证发动机运行时的振动不会让接线松脱断电；往下的陶瓷绝缘段是整个零件的绝缘核心，既要扛住上万伏的点火高压不被击穿，还要耐受燃烧室上千度的瞬时高温，以及混合气燃烧带来的腐蚀，建模时这个部位的多道伞棱结构不是装饰，是为了增加表面爬电距离，避免高压沿陶瓷表面漏电导致点火失效；中间的金属六角壳体是安装拧装的受力部位，尺寸严格匹配标准火花塞套筒规格，壳体下方的密封垫圈安装位，要保证拧紧后能完全密封燃烧室，不让缸内的高压混合气从安装螺纹处泄漏；最下端伸入燃烧室的电极部分，中心电极和侧电极的间隙是核心参数，直接影响点火能量的释放，间隙过大点火线圈需要的击穿电压太高容易缺火，间隙过小电弧能量不足没法可靠点燃混合气，建模时这个间隙的公差带要严格控制在设计要求范围内。

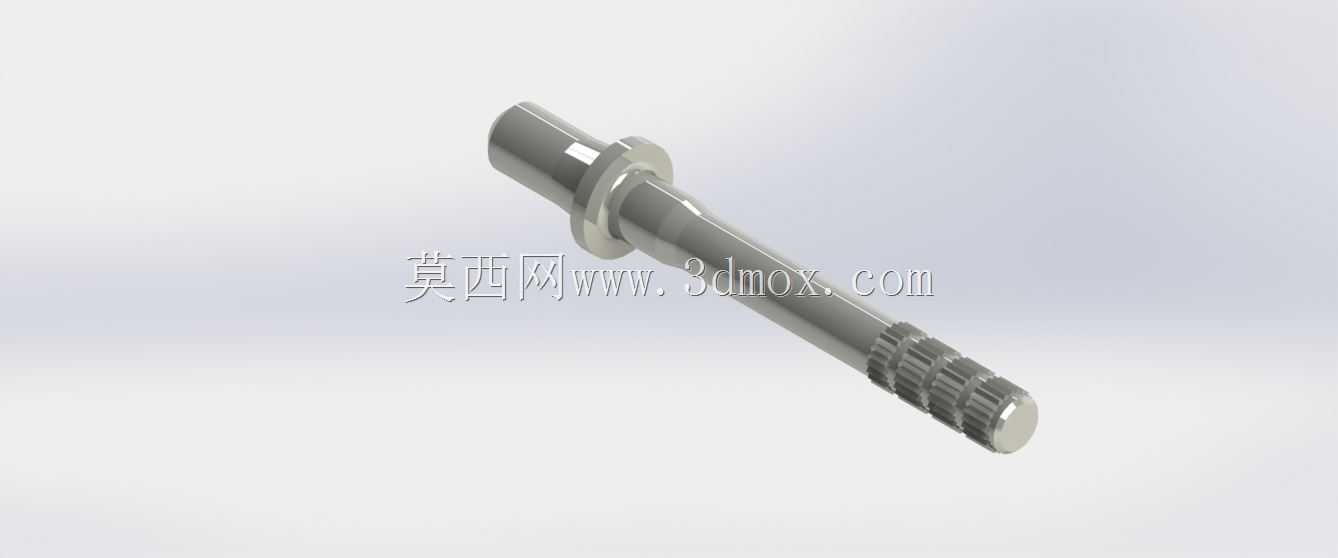

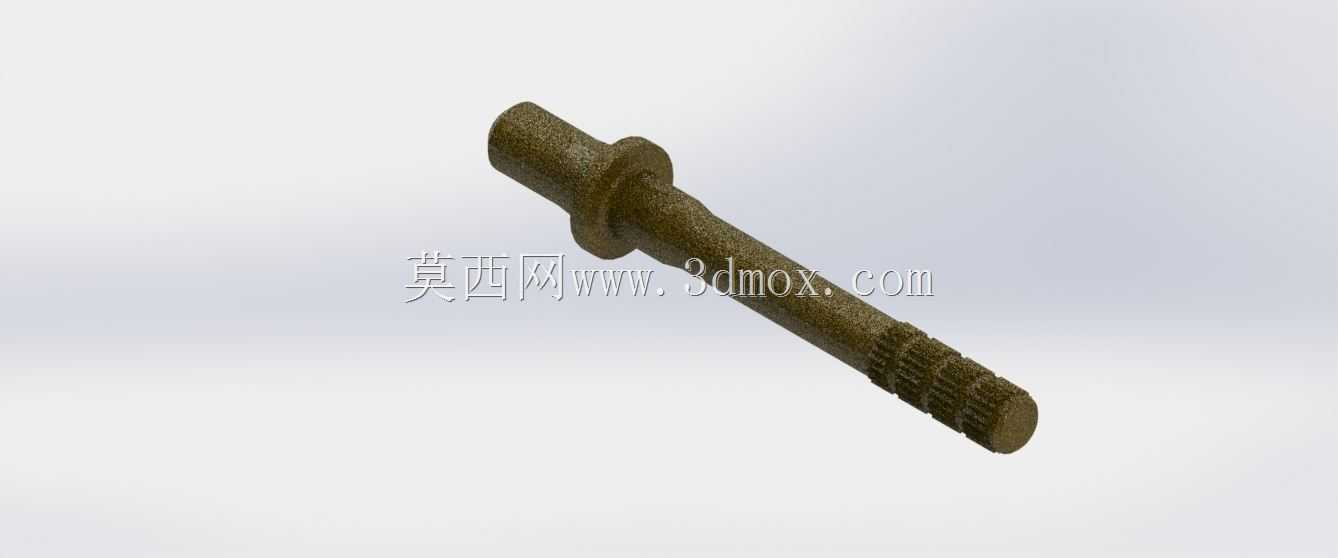

　　做这个数模的时候，首先是从安装边界倒推整体尺寸：先确定螺纹规格，常用的M14×1.25安装螺纹是主流乘用车型的通用规格，螺纹有效长度要匹配气缸盖的安装孔深度，太长会伸入燃烧室过多碰活塞顶，太短电极位置不对点火效率下降；六角对边尺寸严格按标准做16mm或者21mm的对应规格，保证和通用工装的匹配性。陶瓷段的外形做了多道环状凸起，除了之前说的爬电距离考量，也增加了陶瓷和金属壳体连接部位的结构强度，避免装配拧紧时陶瓷件受应力开裂。电极部分的结构，中心电极端头做了收窄设计，能在同等点火能量下提升电弧集中度，侧电极的折弯角度要精准，保证和中心电极的对正位置，不会出现偏弧问题。

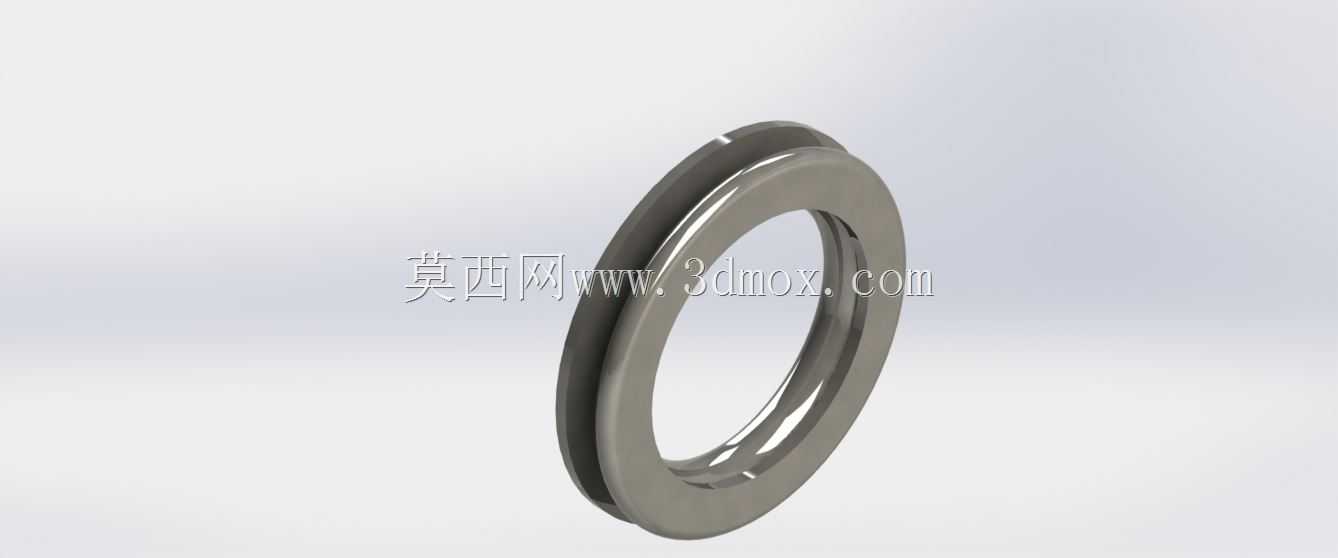

　　实际做整机匹配的时候，还要考虑火花塞的热值匹配对应的壳体散热路径，金属壳体和气缸盖安装孔的贴合面是主要散热通道，建模时这个贴合面的平面度、螺纹的配合精度都要做对应约束，不然散热不好会导致火花塞过热产生早燃，散热过度又会让火花塞温度太低积碳覆盖电极导致缺火。很多新手建模时容易忽略密封垫圈的压缩量设计，实际安装时铜质密封垫圈被拧紧压缩后的厚度，直接决定了火花塞的最终伸入深度，这个尺寸链要从气缸盖安装孔的沉台深度开始算，把垫圈压缩量、螺纹拧入深度都算进去，才能保证电极在燃烧室里的位置刚好在设计的最佳点火点。另外接线端子的结构，现在很多车型用独立点火线圈直接插装在火花塞顶端，那个部位的卡接尺寸要和点火线圈的橡胶护套匹配，既要保证插装后接触可靠，也要留出维修时拔插的操作间隙，不能和周边的线束、传感器支架产生干涉。
