户外半球式风速风向监测装置结构设计

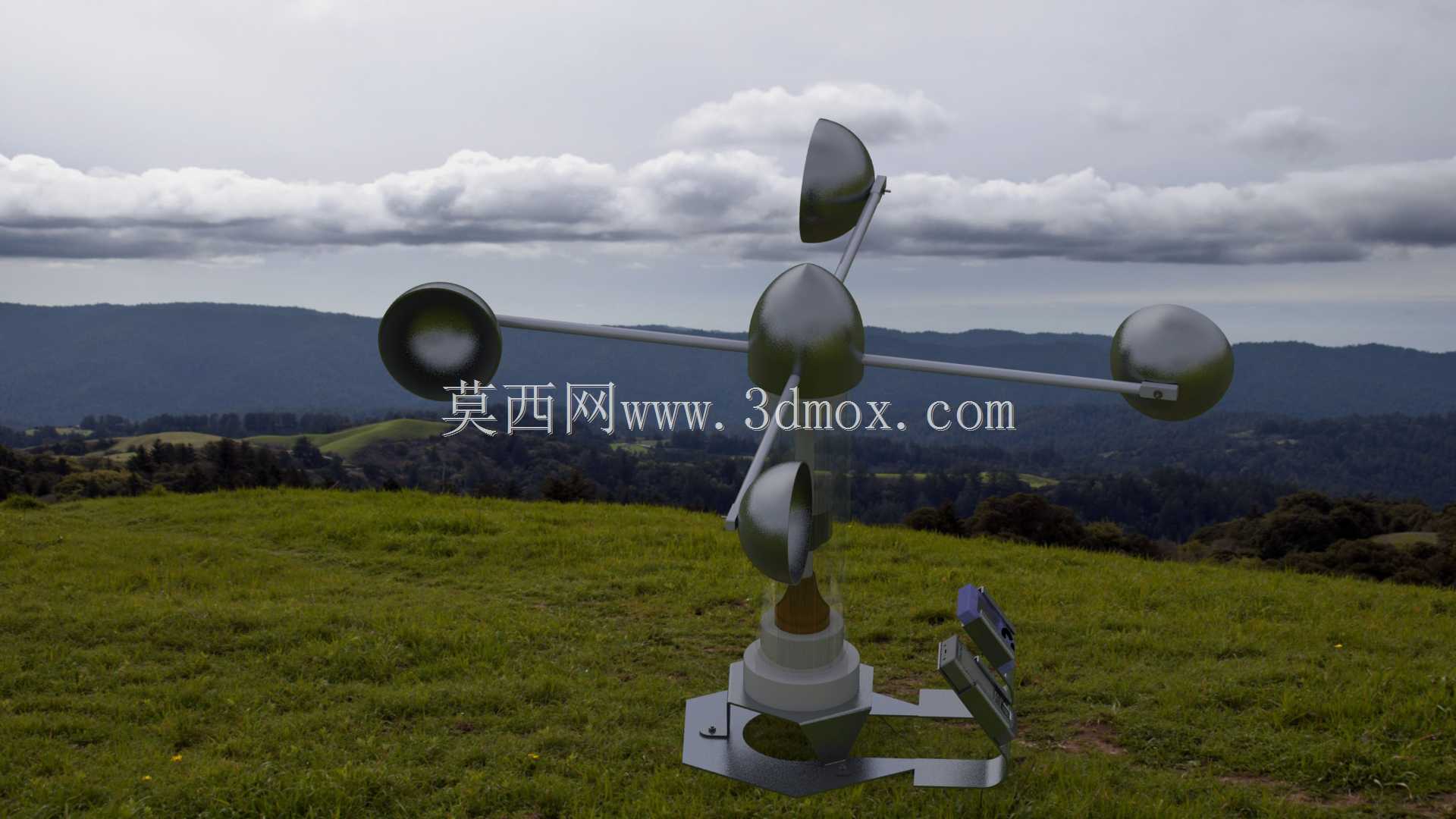

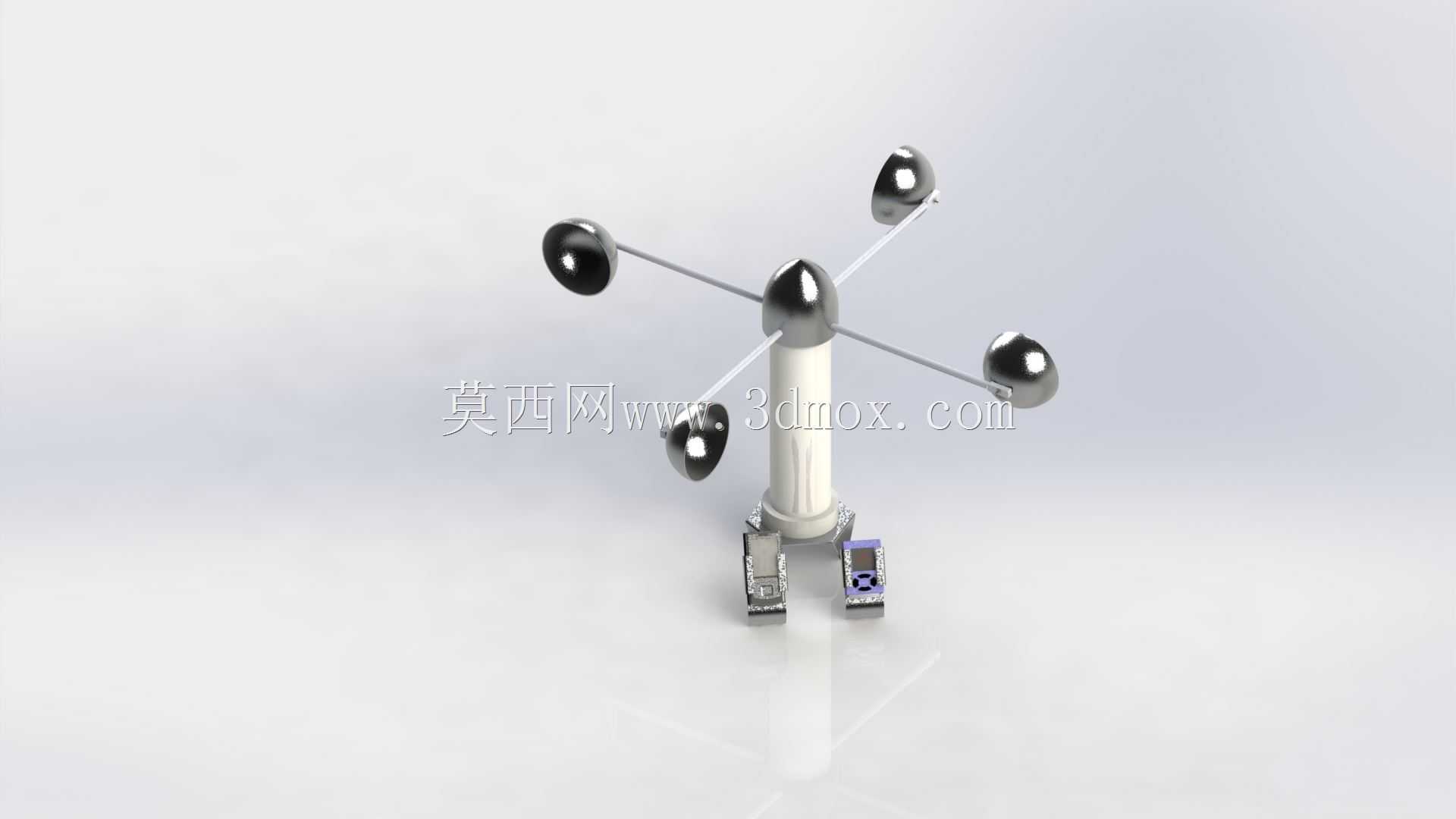

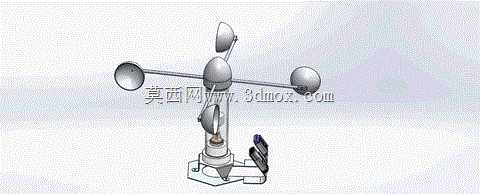

　　这款半球式风动监测装置，核心应用场景集中在野外气象观测站、山地风场数据采集点、农业小气候监测点位，也可适配光伏电站场区的风力参数实时采集，为场区设备防风预警提供基础数据支撑。区别于传统三杯式风速传感器的单一测速功能，该结构在十字交叉的水平、垂直转轴上分别布置半球形风杯，可同时捕捉水平方向与垂直方向的气流分量，在复杂地形的乱流区域也能获取更全面的风况数据，避免单一方向测速带来的参数偏差。

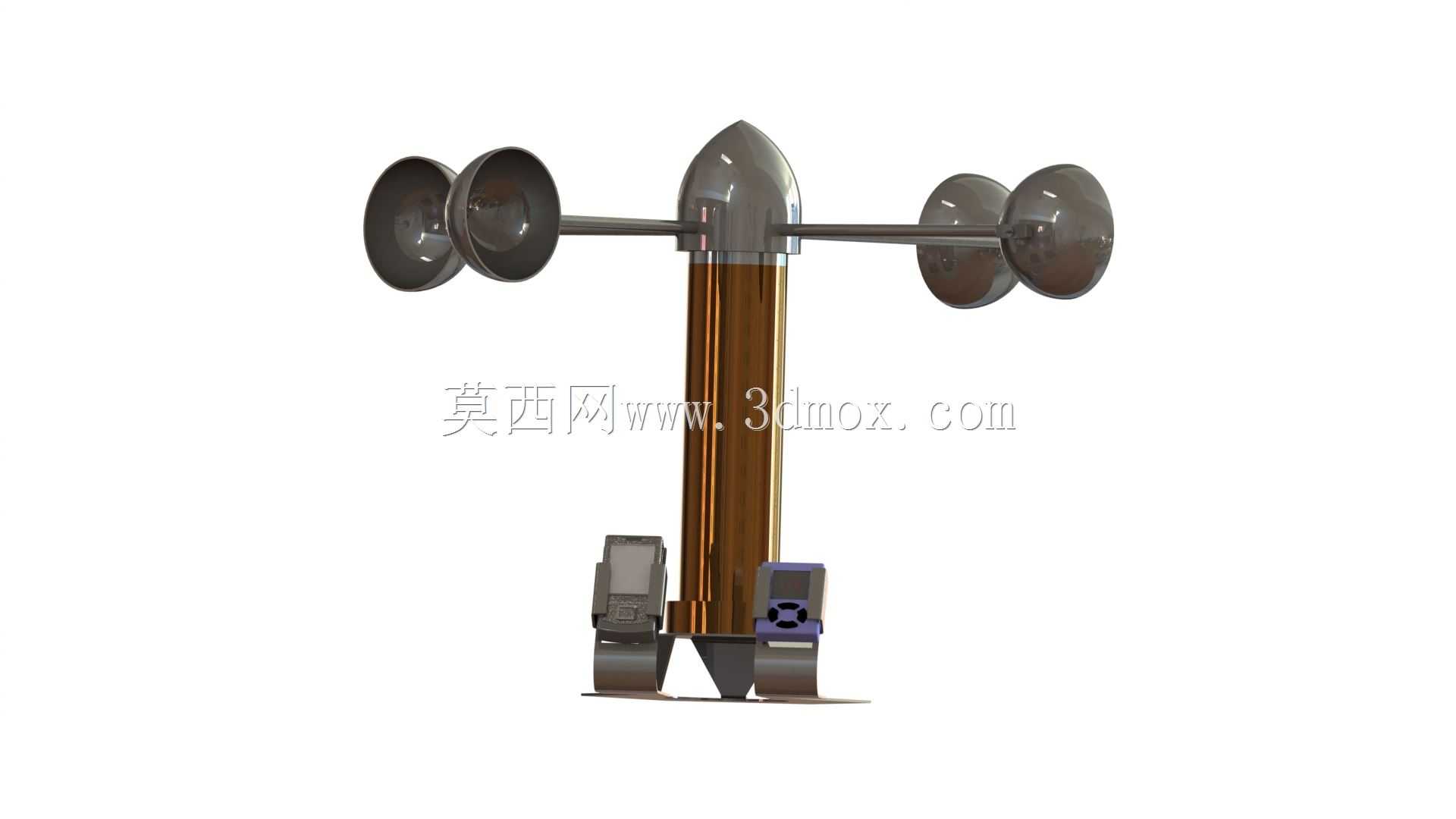

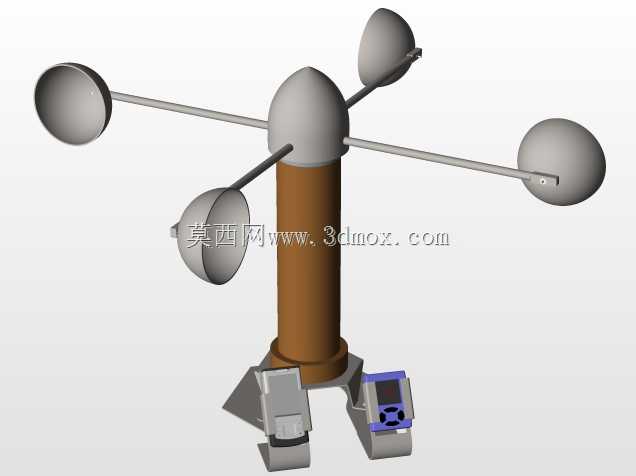

　　从功能特性来看，装置的风杯采用薄壁半球结构设计，凹面迎风时的风阻系数与凸面迎风时的风阻系数差值稳定，在0.5m/s的低风速下即可启动转轴转动，风速测量上限可覆盖至40m/s，满足绝大多数户外场景的监测需求。转轴下部集成的安装基座预留了标准传感器安装位，可直接适配霍尔式转速传感模块，通过风杯带动转轴转动切割磁感线输出脉冲信号，无需额外加装传动转换结构，减少了传动环节的机械损耗，长期户外运行的故障率更低。基座侧面设置的倾角调节结构，可根据安装点位的实际坡度调整装置垂直角度，保证转轴始终处于铅垂状态，避免安装面倾斜带来的测量误差。

　　设计过程中，首先针对风杯的受力特性做了受力仿真验证，半球形风杯的回转半径设置为180mm，相邻风杯的夹角严格保持90度，保证不同风向来流时至少有一个风杯处于最大受力位置，不会出现启动死点。风杯与转轴的连接臂采用薄壁圆管结构，在保证结构刚度的前提下尽可能降低自身重量，减少转动惯量对风速变化响应速度的影响，面对阵风突变的场景，转速跟随延迟可控制在0.2秒以内，数据响应速度满足气象监测的精度要求。转轴与基座之间采用双轴承支撑结构，上下轴承的间距设置为65mm，可抵消风杯转动时产生的径向倾覆力矩，避免长期运行出现转轴偏磨、卡滞的问题，轴承位置配套设置了双唇式密封圈，可阻挡户外环境中的沙尘、雨水进入轴承腔，适配野外无人值守的运行工况。

　　安装边界方面，装置整体高度为420mm，基座底部的安装法兰采用120mm边长的方形结构，四个安装孔的孔距为90mm，适配标准的气象站立杆顶部安装法兰，无需额外加工过渡连接件即可完成固定。基座底部预留了直径20mm的走线孔，传感器线缆可从立杆内部直接穿接至采集设备，避免线缆外露带来的老化、破损风险。装置整体的外露结构件均采用6061铝合金材质做硬质阳极氧化处理，表面硬度可达HV300以上，可抵御沿海区域的盐雾腐蚀、高海拔区域的强紫外线照射，在-40℃到60℃的环境温度范围内均可稳定运行，不会因为低温出现轴承润滑脂凝固、高温出现结构件形变的问题。

　　实际部署时，需要注意装置的安装高度需高于周边遮挡物至少2米，避免周边建筑、植被的扰流影响测量精度，安装完成后需要手动转动风杯检查转动顺滑度，确认无卡滞、异响后再接入采集设备校准参数。该结构的风杯部件做了边缘钝化处理，不存在尖锐突出结构，即使安装在人员活动较多的园区气象点位，也不会出现转动过程中剐蹭伤人的风险，兼顾了野外监测场景与公共区域科普监测点位的使用需求。
