手摇式弹珠玩具趣味机械结构设计

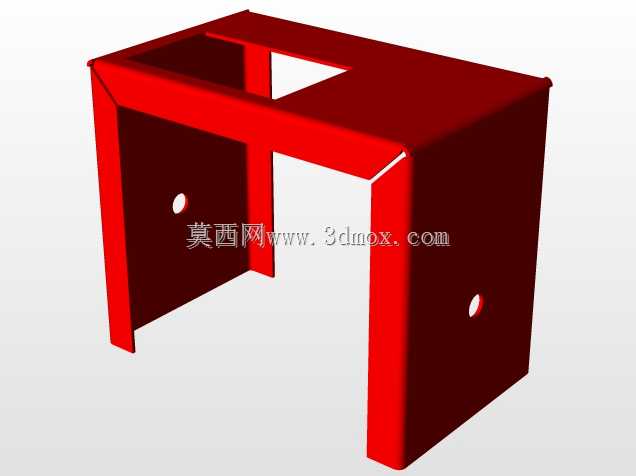

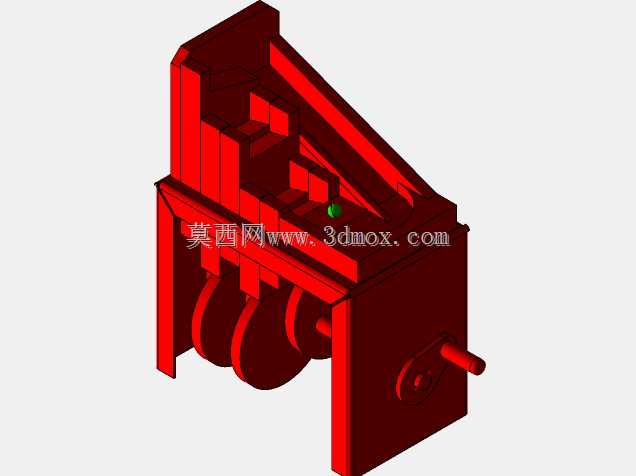

　　这款手摇驱动的弹珠玩具结构，核心依托曲柄摇杆与轮式抬升组合的传动逻辑实现弹珠的循环输送，日常多应用于青少年机械原理科普教具、桌面趣味摆件以及儿童益智玩乐场景，能让使用者在操作过程中直观观察机械传动的运行过程，理解基础的力传递与运动转换逻辑。从实际功能落地来看，整个结构不需要外接电源，仅通过侧方伸出的手摇柄输入扭矩，就能完成弹珠从底部储料区到顶部滑道的抬升，再顺着倾斜滑道滚落回到储料区的完整循环，操作门槛极低，不需要复杂的调试就能顺畅运行。设计过程中优先考虑了运行的顺畅性与结构的可靠性，整体框架采用一体式支撑立板结构，两侧的竖向支撑腿直接与底部基座、顶部斜向滑道做一体化衔接，省去了多余的拼接紧固件，既减少了装配环节的累计误差，

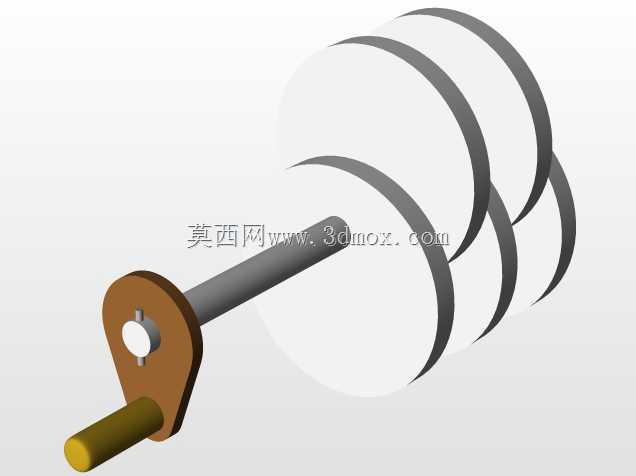

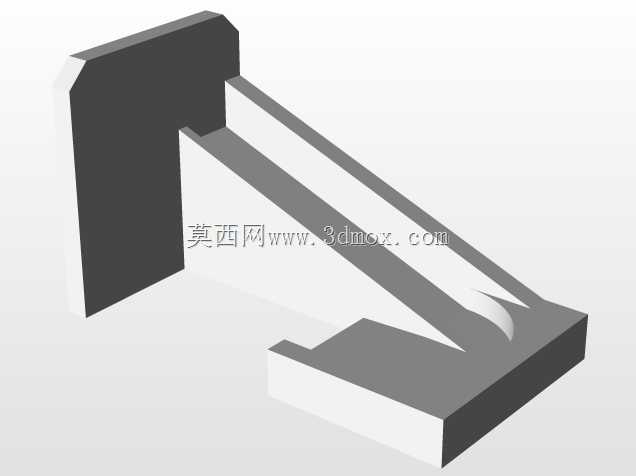

　　也避免了长期使用后连接位松动导致的卡滞问题。抬升轮组采用多槽位的轮式结构，每个槽位的尺寸刚好匹配常用规格的玻璃弹珠直径，转动过程中槽位会依次接住从储料区滚落的弹珠，随着轮组转动将弹珠抬升到顶部滑道的入口位置，槽位边缘做了小角度的倒角处理，避免弹珠卡入槽位后无法顺利脱出。顶部的斜向滑道采用两侧挡边加高的设计，滑道的倾斜角度经过反复校核，既保证弹珠能依靠自身重力顺畅下滑，又不会因为坡度过大导致弹珠速度过快冲出滑道，滑道末端直接对准底部抬升轮组的入料位，形成闭环的弹珠运行路径，不需要额外的导向结构就能完成循环。手摇柄的输入轴直接与抬升轮组的转轴同轴连接，转轴与支撑立板的配合位预留了合理的间隙，转动过程中不会出现卡涩，转轴端部做了限位结构，

　　避免轮组运行过程中出现轴向窜动。从安装边界来看，整个结构的外轮廓尺寸紧凑，竖向支撑腿的底部为平面结构，可以直接放置在平整的桌面、台面上使用，不需要额外的固定安装件，侧方伸出的手摇柄长度经过控制，转动过程中不会与放置平面产生干涉，手摇柄的握持端做了圆滑处理，操作时的握持手感更舒适。结构的所有运动部件都内置在框架内部，没有外露的尖锐结构或者夹手的缝隙，使用过程中的安全性有足够保障。在细节设计上，弹珠进入抬升轮组的入口位置做了导向斜面，能让储料区的弹珠自动对准轮组的槽位，避免出现空转或者弹珠堆积卡滞的问题，轮组与支撑立板之间的间隙控制在小于弹珠半径的尺寸，防止弹珠卡入运动间隙导致机构卡死。整个结构的零件拆分逻辑清晰，所有板件、轮组、

　　轴类零件都可以通过常规的切割、3D打印或者注塑工艺加工成型，加工难度低，装配关系简单，不需要复杂的专用工装就能完成整机组装，既适合作为机械结构教学的实操案例，也适合作为个人DIY制作的参考方案。实际运行过程中，手摇输入的转速不需要很快，每分钟30到40转的转速就能让弹珠顺畅循环，传动过程的阻力很小，即便是低龄儿童也能轻松摇动操作，弹珠在滑道内滚动、落入轮组槽位、抬升、滑落的整个过程完全可视化，能清晰展示重力作用、圆周运动转换、物体输送的基础物理过程，作为科普教具使用时，可以让观察者直观理解机械结构如何实现预设的物料输送功能，把抽象的传动原理转化为可见的运行过程。
