多工位级进冲压模具结构设计

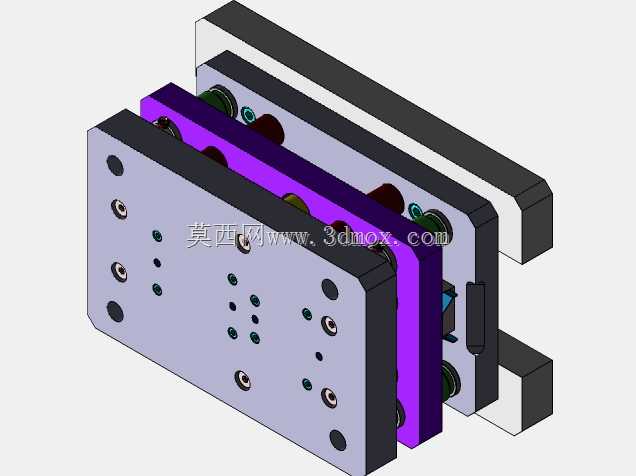

　　这套级进冲压模具主要面向薄金属带料的连续冲压加工场景，适配电子五金、家电小五金、汽车小冲压件的批量生产需求，可在单次冲床行程内完成多道冲压工序，无需多次定位装夹，能大幅提升小件冲压的生产效率与尺寸一致性。从结构拆分来看，整套模具采用典型的后侧导柱模架搭配中间板导向的复合导向结构，上下模座选用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套配合精度选H6/h5间隙配合，适配高速冲床每分钟120-180次的冲压频次，避免长期运行出现导柱拉伤、定位偏移的问题。模具的卸料部分采用弹性卸料结构，紫色部分为卸料板基体，内置矩形截面弹簧提供卸料力，卸料板与凸模之间采用小间隙滑配，既能在冲压过程中压紧带料防止翘曲，

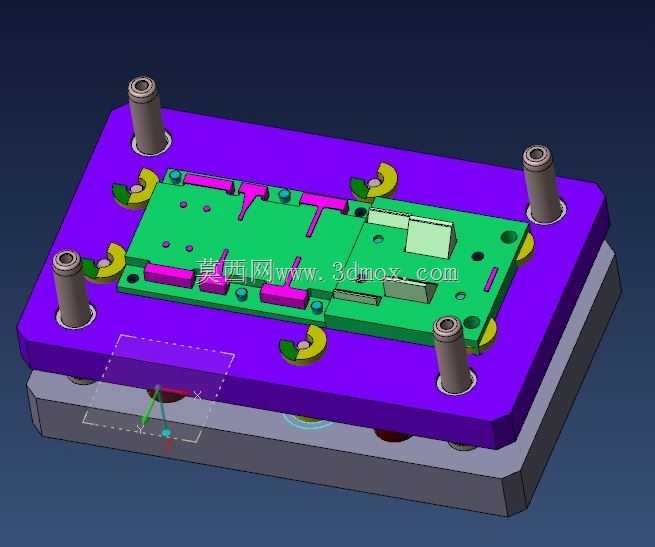

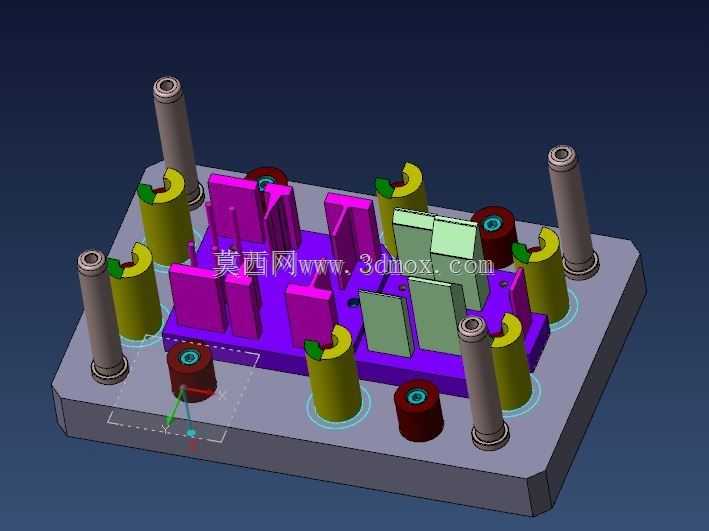

　　又能对细小凸模起到导向保护作用，避免细长凸模受侧向力发生折断。凸模部分根据不同工序需求做了差异化设计，冲裁工位凸模选用SKD11材料淬火处理至HRC58-62，刃口做慢走丝加工保证刃口垂直度与粗糙度，成型工位凸模根据成型需求做了镶拼式设计，方便后续磨损后单独更换，无需整套拆卸模具，降低维护成本。凹模部分同样采用镶块式结构，每个工位的凹模刃口单独制作镶件嵌入凹模固定板，不同工位的凹模镶件根据冲裁力、成型受力情况选用对应材料，冲裁工位凹模镶件同样采用SKD11淬火处理，成型工位根据成型深度、材料流动特性做了对应圆角过渡，避免冲压过程中出现应力集中导致镶件开裂。从安装边界来看，

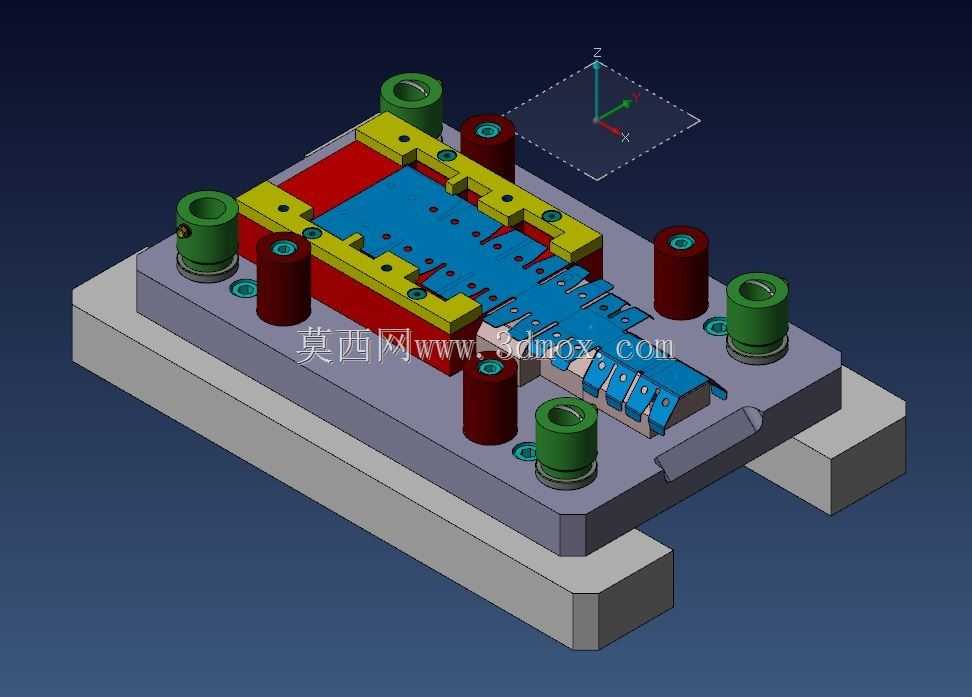

　　整套模具上下模座的安装槽尺寸适配常规160吨开式可倾压力机的工作台面，模柄直径选用标准50mm规格，可直接适配多数常规冲床的滑块装夹孔，上下模座的安装螺栓孔位按照通用冲床T型槽间距设计，无需额外加工转接板即可完成装夹。模具的送料方向沿长度方向布置，初始导料板设置在入料端，搭配侧刃做定距送料，送料步距精度控制在±0.02mm以内，可保证多工位冲压的工序定位精度，避免出现孔位偏移、成型错位的问题。在实际生产场景中，这套模具可适配0.3-2mm厚度的冷轧钢板、不锈钢带、镀锌板等常用冲压材料，可完成冲裁、弯曲、浅拉伸、压印等多道工序的连续加工，生产的零件尺寸精度可达IT10级，完全满足多数民用五金、电子结构件的精度要求。

　　设计过程中针对废料排出做了专门优化，每个冲裁工位的凹模漏料孔都做了1:50的斜度扩孔，避免废料卡滞在漏料孔内导致凹模涨裂，模具的侧面设置了误送料检测触点，一旦出现送料不到位、带料翘曲的情况，检测触点会触发冲床紧急停机，避免模具误冲损坏。整套模具的闭合高度控制在220-260mm的可调范围，可通过调整冲床滑块行程适配不同闭合高度需求，卸料弹簧的预压量在初始装模时调整至总压缩量的20%，保证卸料力足够同时避免弹簧过载失效。对于结构设计从业者来说，这套模具的结构排布参考性较强，工位排布按照冲裁定位、冲切余料、成型、分离的顺序布置，将受力较大的冲裁工位布置在模具中心附近，减少冲压过程中的偏载，降低模架受侧向力矩导致的导柱磨损速度，细小凸模的后端做了加粗台阶设计，搭配卸料板的导向保护，可大幅提升细小凸模的使用寿命，减少生产过程中的异常停机时间。
