NEMA17规格步进电机结构设计方案

　　在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项。这类电机的安装法兰遵循统一的行业尺寸规范，方型机身的安装孔位跨距固定为42mm，不管是替换同规格旧件，还是在新设计的设备里做布局预留，结构工程师都不用反复核对安装边界的适配性，能大幅缩短选型和结构校核的周期。

　　从实际使用的功能逻辑来看，这款步进电机属于开环控制动力元件，依靠脉冲信号驱动输出轴做固定步距角的角位移，不需要额外加装位置反馈元件就能实现较为精准的位置控制，搭配对应的步进驱动器使用时，可以通过细分设置调整单脉冲对应的转动角度，满足不同场景下的运动精度需求。日常工况里，它常被用来带动同步带传动机构、T型丝杆或者滚珠丝杆副将旋转运动转化为直线运动，也可以直接连接负载做定角度的回转动作，比如小型物料分拣装置的摆臂驱动、光学检测设备的镜头角度调整、小型传送带的辊筒驱动，都是这类电机的典型应用场景。

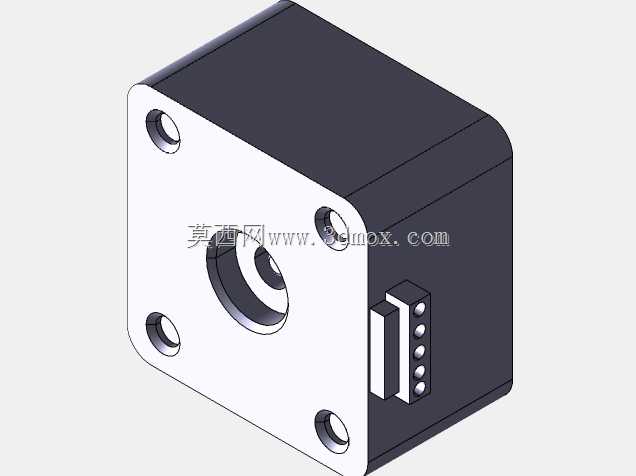

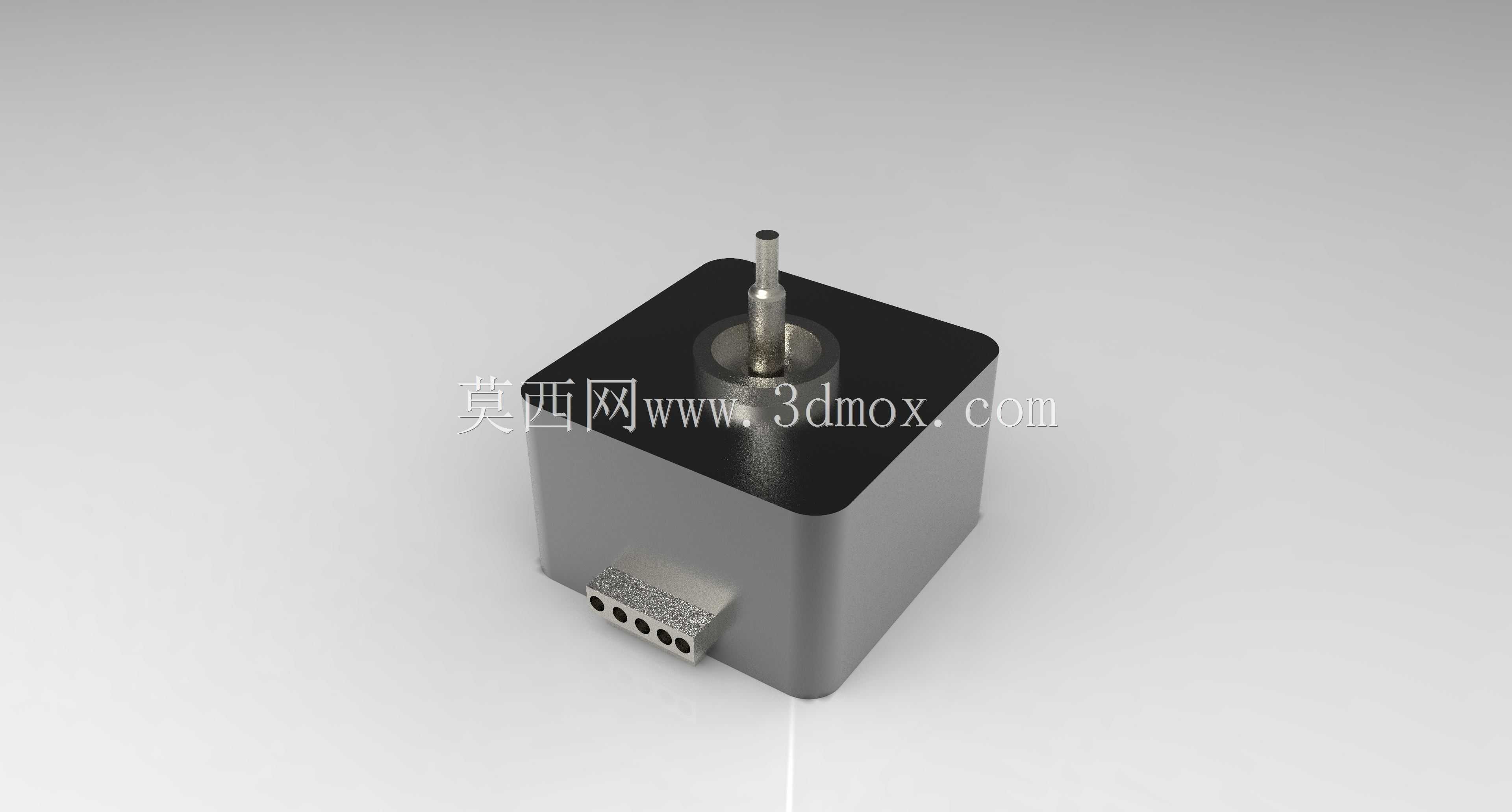

　　做这款电机的三维结构设计时，首先要卡准的就是安装边界的所有尺寸公差：机身的方形外壳采用拉制铝型材加工，表面做哑光氧化处理，既可以保证外壳的结构强度，也能在电机持续运行时通过外壳表面散出绕组产生的热量；前端盖的安装凸台尺寸、输出轴的轴径与伸出长度、轴端的扁位加工尺寸都严格遵循NEMA17的通用规范，输出轴采用不锈钢材质加工，轴身与前端盖轴承的配合公差选过渡配合，既保证转动时的同轴度，也避免长期正反转切换出现轴窜动的问题。机身尾部的出线端采用侧置接线座设计，接线端子直接集成在机身侧面的塑料座上，相比尾部直出引线的设计，能减少电机轴向的安装空间占用，在设备内部布局走线时，也能避免引线弯折过度导致的线芯断裂问题，接线座的引脚定义遵循通用两相四线步进电机的排布规则，工程师做接线设计时不需要额外核对引脚定义，直接匹配通用驱动器的接线顺序即可。

　　从结构细节的设计考量来看，电机内部的定子绕组与转子磁钢的同轴度是保证运行平稳性的核心，三维建模时需要给前后端盖的轴承安装位预留合理的同轴度公差，端盖与机身的配合止口做定位设计，装配时不需要额外调整就能定准转子与定子的相对位置。输出轴的负载安装段做了扁位加工，配套的同步轮、联轴器锁紧时可以直接顶在扁位上，避免大扭矩输出时出现轴与传动件打滑的问题。机身四个安装通孔采用沉头设计，使用M3规格的内六角螺丝从前端或者后端穿入都能完成固定，安装时可以根据设备内部的操作空间选择锁紧方向，不会因为周边结构遮挡导致螺丝无法锁紧。

　　在实际设备布局做干涉校核时，要注意这款电机的机身截面是标准42mm正方形，机身长度根据扭矩等级不同会有差异，但安装法兰的所有连接尺寸完全统一，做结构设计时如果后续有扭矩升级的需求，只要预留足够的轴向空间，就可以直接替换更长机身的同规格电机，不需要修改安装板的孔位或者周边的传动结构。另外侧置的接线座会在机身侧面突出一定高度，布局时要在接线座一侧预留至少10mm的走线空间，避免接线后插头与周边的结构件产生挤压，导致接线松脱或者绝缘层破损。这类电机的输出轴径向负载有明确的上限，设计传动结构时要尽量让负载靠近端盖轴承位置，避免悬臂过长给轴承带来额外的径向力，长期运行导致轴承磨损加快、输出轴偏心，影响运动精度。

　　很多刚接触小型设备设计的工程师容易忽略电机的散热空间预留，虽然这类步进电机的发热相比大功率伺服电机要小，但持续低速大扭矩运行时，外壳温度还是会升到较高水平，建模时不要把电机外壳完全包裹在封闭的结构腔体内，尽量让铝制外壳暴露在空气流通的位置，必要时可以在机身侧面预留散热风道，能有效降低电机长时间运行的温升，避免绕组因为高温出现退磁，导致电机输出扭矩下降、失步等问题。另外在做传动连接设计时，优先选用弹性联轴器连接电机轴与负载轴，能补偿两轴之间的少量同轴度误差，避免因为安装时的对中偏差给电机轴承带来额外的交变应力，延长电机的实际使用寿命。
