航空航天用喷气发动机涡轮风扇结构

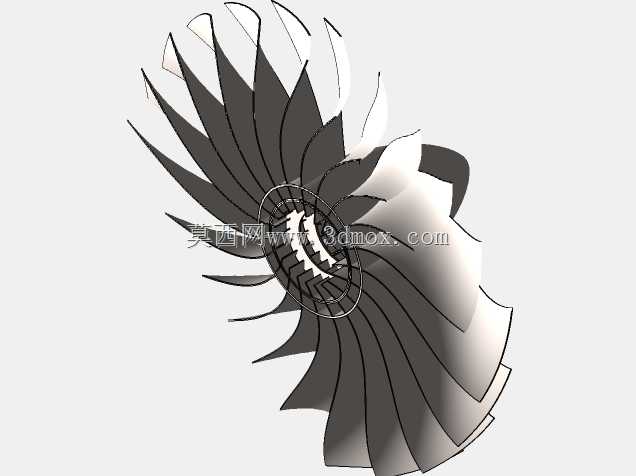

　　该风扇结构作为航空喷气发动机的前端核心进气做功部件，主要部署在民航客机、军用喷气式飞行器的动力段最前端，承担进气预压缩、气流梳理、核心机进气流量分配的核心作用，是大涵道比涡扇发动机中占比推力贡献最高的结构段，实际运行中需要在高转速、大温差、强气流载荷的工况下持续稳定工作，直接决定发动机的进气效率、运转噪声水平与整体推力输出表现。从结构设计逻辑来看，该风扇采用整体式叶盘排布思路，叶片沿轮毂周向均匀阵列分布，每片叶片的翼型截面沿叶高方向做连续的扭转变距设计，叶根位置厚度更大、安装角更陡，适配轮毂处较高的线速度差，叶尖位置厚度减薄、翼型弯度调整，匹配机匣内壁的间隙边界，避免叶尖与机匣发生刮蹭的同时，减少叶尖间隙的气流泄漏损失。

　　叶片前缘做了钝化修型处理，能够降低高速气流冲击下的前缘激波强度，减少气动噪声与结构振动，叶片尾缘做了薄化切边，优化气流流出后的尾迹形态，降低对后续压气机级的气流扰动。轮毂部分采用锥形过渡结构，从前端进气端向后逐渐收窄，引导经过叶片做功的气流平滑分流，一部分进入内涵道流向核心压气机参与燃烧做功，另一部分进入外涵道直接产生推力，这种流道设计能够最大化提升大涵道比工况下的推进效率，降低单位推力的燃油消耗。在安装边界的尺寸匹配上，该风扇的径向尺寸需要与发动机进气机匣的内壁保持均匀的周向间隙，冷态装配时间隙控制在毫米级，既要考虑高转速下叶片的离心伸长量，也要兼顾高空低温环境下机匣与叶片的材料热膨胀系数差异，避免不同工况下出现碰磨故障；

　　轴向安装位置需要与前端进气锥、后端低压压气机转子保持精准的轴向间距，保证进气气流的流场均匀性，避免出现进气畸变导致的叶片振动疲劳。叶片与轮毂的连接采用整体铣削成型的结构方案，相比传统的榫头连接方式，能够减少连接位置的应力集中，提升整体结构的抗疲劳强度，适配高转速下的巨大离心载荷，同时减少连接位置的气流阻力。在实际工况适配中，该风扇的叶片型线经过多轮气动仿真迭代，能够在宽转速范围内保持较高的做功效率，在起飞爬升阶段，大流量进气状态下叶片不会发生气流分离，保证足够的推力输出；在高空巡航阶段，低进气密度工况下能够保持稳定的压比，降低巡航状态的燃油消耗；在遭遇鸟撞等极端异物冲击工况时，

　　叶片的结构强度设计能够保证单叶片受损后不会出现整体叶盘的碎裂失效，满足航空动力部件的适航安全要求。从建模实现的角度来看，该结构的建模难点在于叶片的复杂曲面构建，需要沿叶高方向提取多个截面的翼型坐标点，通过曲面放样生成连续光滑的叶片型面，保证曲面的G2连续性，避免出现曲面折角导致的应力集中与气动损失；周向阵列时需要严格保证每个叶片的位置精度，确保整体动平衡性能，减少高转速下的振动载荷；轮毂的流道曲面需要与叶片根部做完全相切过渡，消除拼接位置的台阶，避免气流在根部位置产生涡流损失。
