通风散热型车用制动盘结构设计

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是直接承担制动力矩输出的核心摩擦副部件，其结构设计直接决定连续制动工况下的热衰退抗性、制动稳定性与使用寿命。日常行驶中，车辆频繁制动会让摩擦衬片与制动盘接触面快速积聚大量摩擦热，若热量无法及时散出，盘面温度会快速攀升至300℃以上，不仅会导致摩擦系数骤降引发制动距离变长，还可能造成盘面热变形、出现制动抖动甚至热裂纹，因此这款制动盘在结构设计阶段就把散热效率作为核心优化方向。

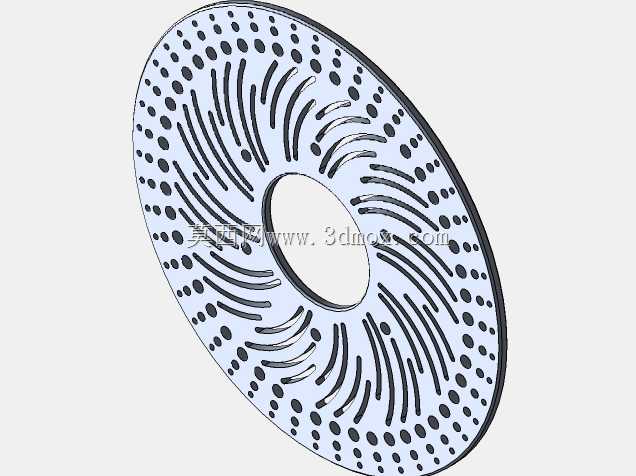

　　从结构布局来看，这款制动盘采用环形实体基体搭配复合散热通道的设计，中心预留的安装孔与轮毂轴头的配合尺寸严格匹配主流乘用车型的安装边界，孔位周边的安装面做了平面度公差控制，确保装配后制动盘的端面跳动量控制在合理区间，避免制动时出现踏板抖动、方向盘震颤的问题。盘面的摩擦工作区没有采用传统的光滑平面设计，而是排布了多组沿径向延伸的弧形导流槽，同时在导流槽之间的摩擦区域均匀分布了圆形凹点结构，这种组合式的表面结构一方面在制动盘随车轮转动时，弧形槽会像离心风扇叶片一样，将盘面周边的热空气沿径向甩出，引导外部冷空气持续流经摩擦接触面，带走摩擦产生的热量，相比同尺寸实心光面制动盘，连续制动工况下的盘面稳态温度可降低15%-20%，有效延缓热衰退出现的时机。

　　实际装车应用场景中，这类带导流槽与凹点结构的制动盘，除了散热性能优异外，表面的弧形槽还可以在雨天行驶时快速划破接触面的水膜，避免水滑现象导致的初段制动效能下降，让车辆涉水后的制动响应速度更快；摩擦面上的圆形凹点则可以收纳制动过程中摩擦衬片磨损产生的微小磨屑，减少磨屑在摩擦面之间的三体磨损，既可以降低制动过程中的异常噪音，也能减少摩擦衬片与制动盘的非正常磨耗，延长整套制动副的维护周期。

　　设计过程中，结构工程师需要平衡散热性能与结构强度的关系，导流槽的深度、宽度以及排布弧度都经过反复校核：槽深过大会削弱制动盘的整体结构刚度，在大制动力矩下容易出现盘面开裂风险；槽深过小则无法形成有效的空气导流通道，散热效率达不到设计目标。同时圆形凹点的直径与排布密度也需要匹配摩擦衬片的摩擦系数特性，凹点密度过高会减少摩擦面的实际接触面积，导致单位面积压力过大，加快衬片磨损；密度过低则无法起到有效收纳磨屑、打散热积聚点的作用。

　　从安装边界来看，这款制动盘的外径尺寸适配16-17寸轮毂的车型安装空间，装配时需要保证制动盘与轮毂结合面无锈蚀、无杂质，安装固定螺栓按照规定扭矩对角拧紧，装配完成后需要检测盘面的端面跳动量，确保跳动值不超过0.05mm，避免制动过程中出现偏磨、抖动问题。日常使用中，这类带散热结构的制动盘需要避免长时间高强度制动后立刻用冷水冲洗盘面，防止骤冷骤热导致盘面出现热变形，影响后续使用的制动平顺性。

　　相比传统实心制动盘，这种复合散热结构的制动盘更适合城市工况下频繁启停的家用车辆，以及经常行驶在山区长下坡路段的车辆，能够在多次连续制动后依然保持稳定的摩擦系数，给驾驶者提供更线性、更可靠的制动脚感，同时更长的使用寿命也能降低车辆的使用维护成本。
