立式可调高度工件去毛刺加工装置

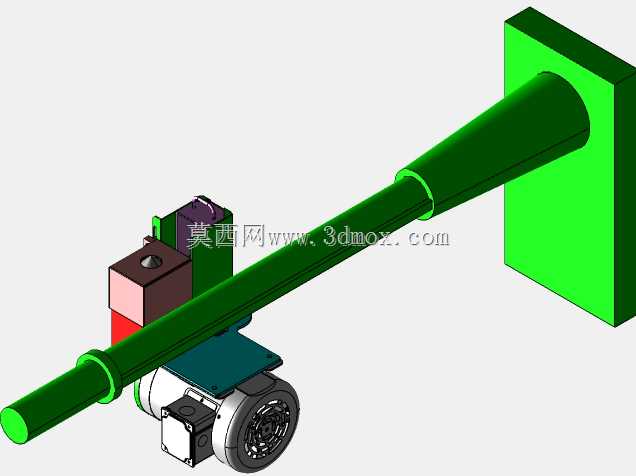

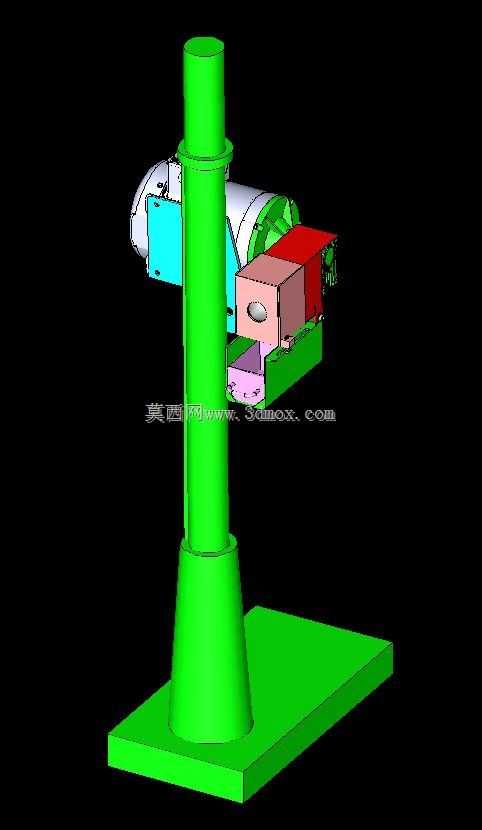

　　在中小批量机加工车间的日常生产里，工件棱边毛刺去除一直是占比不低却容易被忽视的工序，尤其是轴类、小型盘套类零件经车削、铣削加工后，端面、台阶处残留的飞边毛刺，如果靠操作工手持锉刀、砂纸逐件打磨，不仅效率低下，长期重复同一动作还容易引发腕部、肘部的运动损伤，这套立式去毛刺装置正是针对这类工位痛点做的改造设计。整套装置以立式立柱支撑结构为核心承载，底部采用方形平板式安装底座，安装时可直接通过T型螺栓固定在标准钳工台或者车间预制的安装平台上，底座与立柱衔接处做了锥台过渡结构，既提升了立柱根部的抗弯强度，避免长期受侧向力出现根部焊缝开裂或者立柱倾斜的问题，也减少了加工应力集中的风险。立柱采用圆柱形光轴设计，表面做了硬化处理，

　　耐磨性能足以支撑上万次的高度调整动作，加工头的安装滑套可以沿着立柱轴向上下滑动，调整到位后通过侧面的锁紧手柄完成固定，高度调整范围覆盖了常规小型工件的加工需求，操作工可以根据自身操作习惯、工件装夹后的实际高度灵活调整加工头的位置，不用长期保持弯腰或者抬臂的强迫体位，从工位设计层面降低职业伤害的概率。动力端采用适配民用工业供电的小马力驱动电机，搭配紧凑型小齿轮箱实现转速匹配与扭矩放大，输出端可以装夹5/8柄径的各类去毛刺工具，配合3/4规格的卡盘装夹待处理工件，不管是尼龙刷、砂轮磨头还是硬质合金旋转锉都能稳定装夹，适配不同材质工件的去毛刺需求，铝件、普通碳钢件、塑料件的棱边倒钝、飞边去除都能在这套装置上完成。

　　整套结构的安装边界控制得十分紧凑，底座占地面积不足0.2平方米，不会占用过多的车间操作空间，侧向伸出的加工头组件做了模块化设计，后期如果需要更换不同输出转速的齿轮箱、或者适配不同装夹规格的卡盘，只需要拆卸对应的连接螺栓就能完成替换，不用整体拆解立柱与底座结构，日常维护十分便捷。从实际使用场景来看，这套装置不需要复杂的数控系统，操作门槛极低，新入职的操作工经过十几分钟的培训就能独立上手，相比手持打磨的方式，加工一致性更好，不会出现人工打磨时棱边倒角大小不均、甚至打磨过量损伤工件基准面的问题；相比大型全自动去毛刺设备，这套装置的投入成本极低，适合小型机加工车间、维修班组、五金加工个体户这类对成本敏感、加工批量不算特别大的场景使用。

　　设计时也充分考虑了操作的安全性，加工头的旋转区域预留了足够的操作空间，不会和立柱、底座出现结构干涉，滑套的锁紧结构采用了冗余锁紧设计，就算锁紧手柄出现轻微松动，滑套也不会突然下坠引发安全事故；卡盘装夹工件的位置正对操作位，操作工放件、取件的动作路径最短，不需要侧身或者探身操作，进一步降低了操作疲劳度。整套结构没有复杂的异形曲面，所有零部件都是常规机加工能完成的结构，不管是自己车间测绘加工制作，还是根据三维模型拆分零件外协加工，都能快速落地，不需要特殊的加工工艺或者专用工装，对于想要优化去毛刺工位、降低操作工劳动强度的生产单位来说，是实用性极强的一类工位改造方案。
