可调式库尔特虎钳侧装定位挡块结构

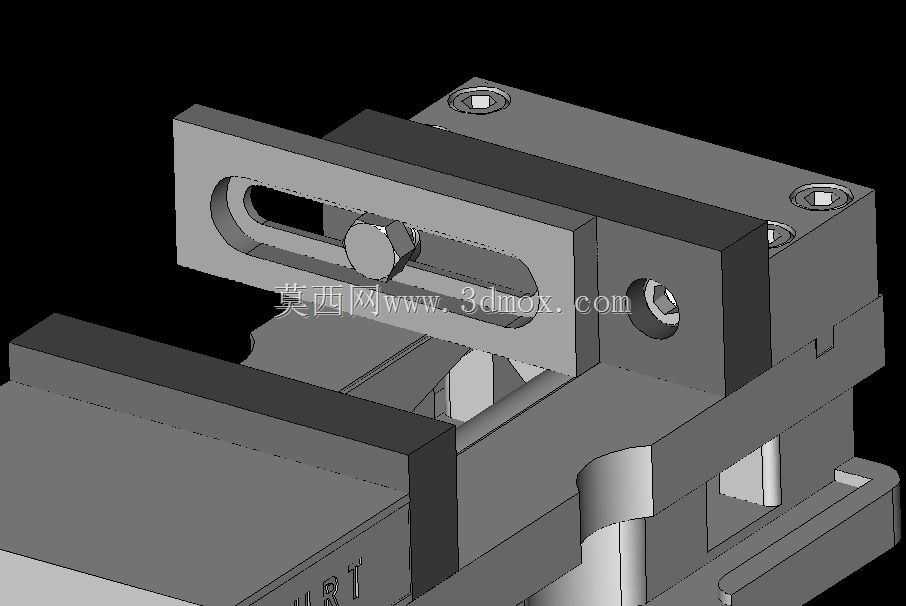

　　在普通铣床、加工中心的批量零件装夹作业中，虎钳作为通用夹具的使用频率极高，但常规虎钳的固定钳口仅能实现单方向定位，当需要对长条形工件进行侧向定位、或是多工位依次加工时，往往需要额外加装挡块来保证工件装夹的一致性，减少每次找正的辅助时间。这款可调式虎钳挡块正是针对这类场景设计的侧装式定位附件，可直接安装在标准6英寸规格的机用虎钳任意一侧，不需要对虎钳本体做任何改装，就能快速拓展虎钳的定位功能。

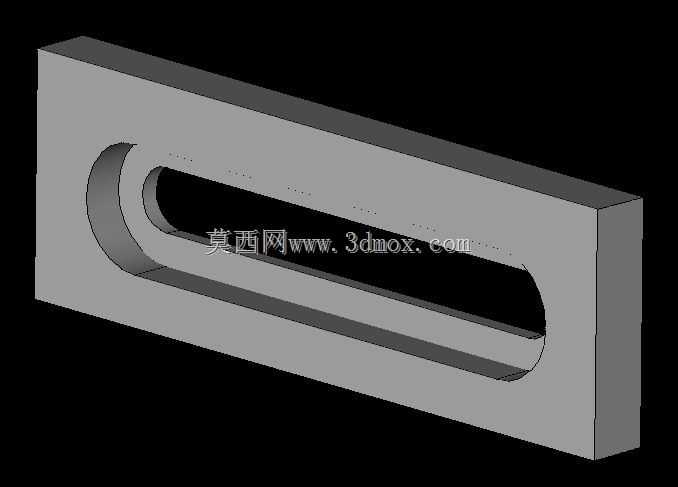

　　从实际使用场景来看，当进行批量零件的端铣、钻孔、台阶面加工时，工件沿钳口长度方向的位置一致性直接影响加工尺寸的稳定性，传统操作中工人常使用铜棒敲打工件靠紧固定挡块，或是临时用压板在钳身上固定挡铁，不仅装夹效率低，临时挡铁的位置精度也难以保证，反复拆装还容易在钳身表面留下压痕。这款侧装挡块采用长槽式调节结构，挡块主体上加工有贯通的长圆形调节槽，配合锁紧螺栓可以沿钳身长度方向无级调整定位位置，调整范围覆盖整个钳口的有效行程，松开锁紧螺栓即可滑动调整位置，锁紧后挡块与钳身刚性贴合，能够承受铣削加工时的轴向切削力，不会出现定位偏移的问题。

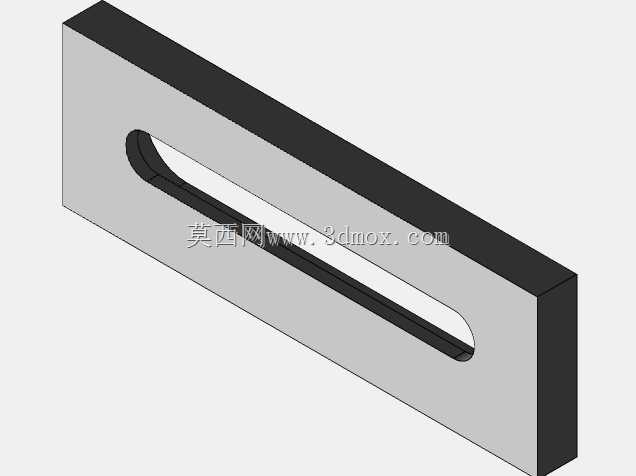

　　在结构设计上，挡块主体采用整体式合金钢加工，定位面经过平面磨削处理，平面度控制在0.02mm以内，保证与工件端面的贴合精度；挡块的安装基准面与钳身侧面完全贴合，安装时不需要额外找正，只要将挡块贴紧虎钳侧导轨面，拧紧锁紧螺栓即可完成安装，整个安装过程不超过1分钟。尺寸设计上，挡块整体长度为6英寸，与对应规格虎钳的侧安装面长度匹配，定位工作面的高度为2英寸，厚度为半英寸，这个尺寸既保证了足够的定位接触面积，避免工件定位时出现倾翻，也不会因为尺寸过大干涉刀具的加工路径，尤其是在加工工件靠近钳口端部的位置时，较薄的挡块厚度可以给刀具留出足够的退刀空间，减少撞刀风险。

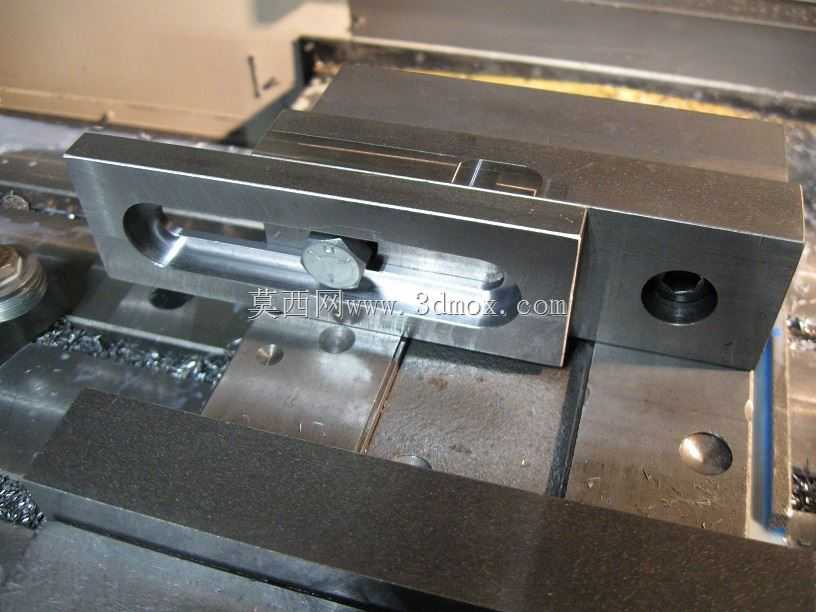

　　从安装边界来看，这款挡块适配市面上主流的6英寸机用虎钳，包括库尔特系列同规格虎钳，安装时利用虎钳侧身上的原有T型槽或是导轨台阶面定位，不需要在虎钳上额外加工安装孔，锁紧螺栓采用标准内六角圆柱头螺栓，通用扳手即可完成锁紧操作。在实际加工应用中，这款挡块不仅可以用于工件的轴向定位，还可以配合虎钳的夹紧动作实现多工件的等距装夹，比如在钳口内并排装夹多个小型零件时，调整挡块位置可以快速确定第一个工件的位置，后续工件依次靠紧即可，不需要每次都对齐刻度线，能将批量装夹的辅助时间缩短60%以上。

　　设计过程中也充分考虑了切削工况的受力情况，挡块的锁紧位置设置在长槽的中心区域，无论挡块调整到哪个行程位置，锁紧螺栓的压紧力都能均匀作用在挡块与钳身的贴合面上，不会出现一端翘起的问题；挡块的定位边缘做了小倒角处理，避免工件靠紧时被锐边划伤，也能减少长期使用后边缘磕碰产生的毛刺对定位精度的影响。日常使用中，挡块的滑动面可以定期涂抹少量润滑脂，避免切削液和铁屑进入长槽造成调节卡滞，整体结构没有易损件，长期使用仅需要定期检查锁紧螺栓的预紧力即可，维护成本极低。

　　对于小批量多品种的加工场景，这种可调式挡块的灵活性优势更加明显，当加工不同长度的工件时，只需要松开螺栓滑动挡块到对应位置，不需要更换不同规格的固定挡块，减少了工装配件的储备数量。在进行深槽加工、切断加工时，挡块的位置可以调整到远离加工区域的位置，避免铁屑堆积在挡块与工件的缝隙中影响定位，也能防止切断的工件飞出撞击挡块造成定位面损伤。相较于传统的固定式虎钳挡块，这种侧装可调结构不需要占用钳口内部的装夹空间，不会减少虎钳的有效夹持行程，对于长工件的装夹适配性更好。
