机床切屑收集导流槽结构设计

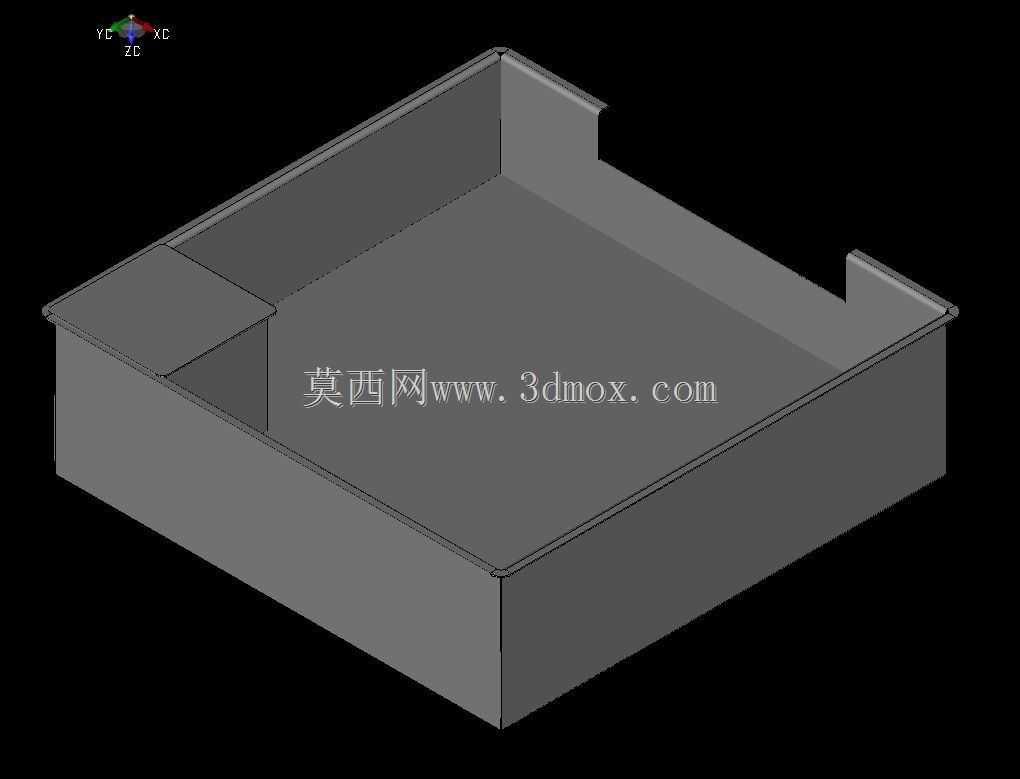

　　在金属切削加工车间的产线布局里，螺旋排屑机的出料端一直是现场5S管理的痛点位置——从螺旋叶片推送出来的卷状、碎状切屑混合着切削油直接下落，很容易散落在地面造成滑倒风险，带油的切屑还会沾附在车间地坪上难以清理，长期堆积的油泥还会堵塞车间排水地漏。这款切屑收集导流槽正是针对这个工位的实际痛点设计，直接对接螺旋排屑机的出料口下方，承接所有排出的切屑与带出油液。从结构上看，槽体采用敞口式浅槽设计，三个侧边设置向上翻起的挡边，仅保留正对排屑机来料方向的一侧做低边开口，既可以避免切屑下落时从侧边溅出，又能方便操作人员用铁铲直接将堆积到一定高度的切屑铲入周转垃圾箱，不需要额外抬升作业高度，降低清屑的劳动强度。槽体底部做了微小的倾斜坡度，

　　混合在切屑里的切削油会顺着坡度流向槽体端部的集油凹位，这个位置预留了和抽油泵对接的管接口，日常生产中可以通过配套的油泵将过滤后的切削油重新泵回机床的切削液循环系统，减少切削油的无谓损耗，也避免油液漫流到车间地面。设计过程中特意将挡边的高度控制在120mm，这个高度既可以阻挡常规车铣加工产生的崩碎切屑飞溅，又不会过高遮挡操作人员清理切屑的操作视线，槽体的整体外轮廓尺寸适配市面上绝大多数中小型螺旋排屑机的出料宽度，安装时不需要对现有排屑机做结构改动，直接通过底部的四个安装孔用膨胀螺栓固定在地面即可，安装边界预留了两侧各50mm的操作空间，方便日常维护时清理槽体边角残留的切屑。槽体的转角位置全部做了圆弧过渡处理，

　　避免直角缝隙积存切屑和油泥，清理时用车间压缩空气吹扫就可以将残留碎屑吹到槽体中部，不需要用工具抠挖缝隙。和常见的焊接式铁屑车不同，这款导流槽是固定安装在排屑机出料端的中转结构，不需要频繁移动，因此槽体壁厚选用了3mm的冷轧钢板焊接成型，焊接位置全部做了打磨抛光处理，避免焊渣挂住切屑造成堆积，表面做了喷塑防锈处理，可以耐受切削油的长期腐蚀，使用寿命比普通薄铁皮焊制的接屑槽长三倍以上。实际使用中，切屑从排屑机出口掉落到槽内后，油液快速分离到槽底，切屑在槽内逐步堆积，操作人员只需要每班次清理一到两次即可，不需要时刻守在排屑口接料，分离出的切削油经过简单的滤网过滤后就可以回用，单台机床每月可以减少近十升的切削油损耗，

　　同时彻底解决了排屑口位置地面油滑的安全隐患。槽体的两个侧边挡边端部做了向外的小折边，这个细节设计是为了方便临时放置清理用的铁铲、毛刷等工具，操作人员清理时不需要把工具放在地面，避免工具沾附油泥。在和排屑机对接的位置，槽体的低边特意做了向外延伸的导料舌，导料舌伸入排屑机出料口下方20mm，确保切屑全部落入槽内，不会从排屑机和槽体的缝隙掉落到地面。
