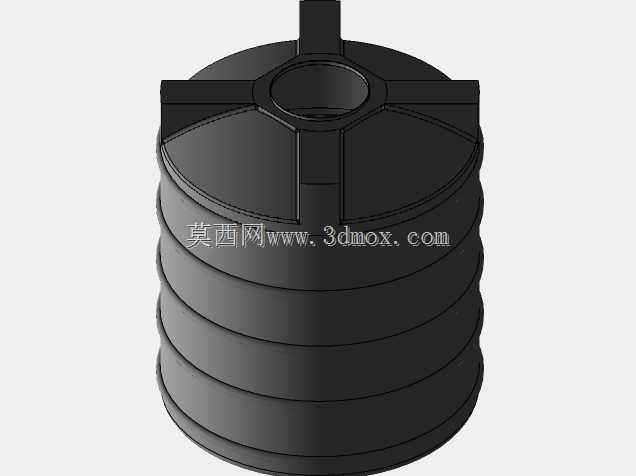

立式带加强筋储水罐体结构设计

　　这款立式储液罐体的设计，首先要匹配中小型工业现场、民用配套供水、小型生产环节的储水需求，常见于车间循环水暂存、厂区应急供水、小型水处理环节的中间储水单元，也可适配轻度腐蚀性弱的工业液体暂存场景，安装场景多为户外露天、厂房边角、设备配套旁侧，不需要额外做复杂的地基预埋，平整硬化地面即可放置。从结构设计逻辑来看，罐体采用立式圆柱形态，是因为圆柱壳体在承受内部液体静压力时，应力分布比方形箱体更均匀，不会出现直角位置的应力集中问题，同等壁厚下承压能力更强，同时圆柱形态的材料利用率更高，相同容积下耗材更少。罐体侧壁设计的多道环形外凸加强筋，是为了提升薄壁罐体的刚性，当罐体内部注满液体时，侧壁会受到向外的静压力，环形筋可以有效约束侧壁的形变，

　　避免长期使用后出现鼓胀变形，同时这些环形筋也能提升罐体竖直方向的承重能力，当多个罐体需要叠放运输或者临时叠放存储时，筋条可以分散上部载荷，避免罐体被压瘪。顶部的十字形加强结构，是围绕顶部的注液口设计的，注液口作为人员操作、管路对接的核心位置，经常会受到外接管路的拉扯、人员操作时的踩踏载荷，十字筋从注液口颈部延伸到罐体顶部边缘，把局部载荷分散到整个顶部端面和罐体侧壁，避免注液口位置因为受力集中出现开裂、变形。注液口采用内凹式的颈部设计，一方面可以让外接管路的对接法兰更方便贴合安装，预留出螺栓紧固的操作空间，另一方面内凹结构可以在注液时减少液体飞溅，同时顶部的积水也不会顺着注液口缝隙流入罐内。罐体表面采用高级堆焊处理，

　　主要是针对罐体的拼接焊缝位置做强化，立式罐体的筒节拼接、顶部与筒身的连接位置，是整个罐体最容易出现腐蚀、渗漏的位置，堆焊处理可以在焊缝位置形成均匀的强化层，提升焊缝位置的抗腐蚀能力和结构强度，避免长期接触液体后出现焊缝锈蚀、渗漏的问题，同时堆焊后的表面平整度更高，后期做防腐涂层时附着力更强，不容易出现涂层脱落的问题。从安装边界来看，罐体底部为平整的圆形端面，和地面接触的面积经过核算，满水状态下对地面的压强控制在普通硬化水泥地面的承载范围内，不需要额外做承重基础；顶部注液口的中心位置和罐体中心重合，外接管路时不需要额外做偏心调整，管路对接后载荷均匀分布在罐体轴线上，不会出现偏载导致罐体倾斜的问题。罐体的外径尺寸经过优化，

　　既保证了足够的容积，又能适配标准宽度的货运通道，在车间内转运时可以顺利通过常规的厂房门、消防通道，不需要额外拆解。在实际使用中，这款罐体不需要配套复杂的固定支架，自身结构的稳定性足够，立式形态的占地面积小，对于场地紧张的中小型车间、户外零散安装点非常友好，顶部的十字筋还可以作为临时的吊装受力点，安装时用吊带勾住十字筋的四个延伸端，就可以平稳起吊罐体，不需要额外焊接吊耳，减少了罐体表面的焊接点，也就减少了潜在的渗漏风险。设计过程中也考虑了长期使用的维护需求，罐体外部没有复杂的凸起结构，环形筋之间的间距足够人员擦拭、做防腐维护，不会出现清洁死角，注液口的尺寸也满足人员进入罐内做内部清洁、检修的需求，不需要额外开设人孔，简化了罐体结构，降低了泄漏点数量。
