车辆后轮用滚动轴承结构设计

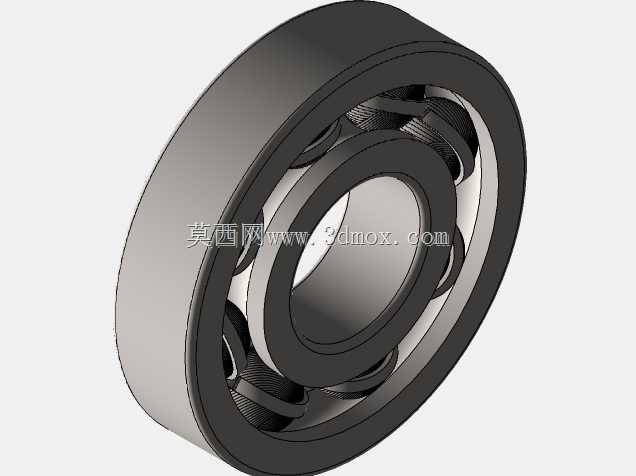

　　在乘用车辆、小型工程作业车辆的后轮行走系统中，这类滚动轴承是承担轮毂旋转支撑、传递径向与轴向复合载荷的核心部件，日常行驶过程中，车轮承受的车身自重、路面颠簸带来的冲击载荷、转向时的侧向力，都需要通过轴承平稳传递到后桥壳体结构上，一旦轴承出现游隙超标、滚道磨损、保持架断裂等问题，轻则出现车轮行驶异响、跑偏，重则可能引发车轮脱落的严重安全事故，因此这类轴承的结构设计合理性直接关系到整车行走系统的可靠性。从结构设计逻辑来看，这款轴承采用深沟球轴承的基础构型，内圈与后轮轮毂的轴颈采用过盈配合实现周向固定，外圈则压装在后桥的轴承座孔内，配合面的粗糙度、圆柱度公差都需要严格控制，避免装配后出现内圈爬行、外圈蠕变的问题。

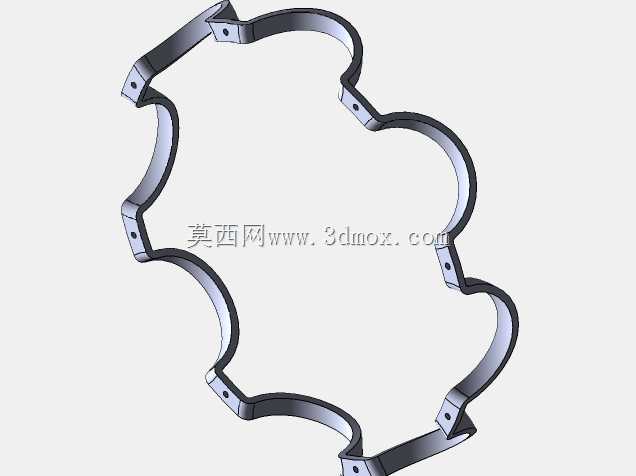

　　钢球作为滚动体均匀排布在内外圈的弧形滚道之间，相比滑动轴承结构，滚动摩擦的阻力系数更低，能够有效降低车辆行驶过程中的传动损耗，同时减少长时间运转下的摩擦发热，适配车辆日常行驶中宽转速区间的使用需求，从低速蠕行到高速巡航的工况都能保持稳定的支撑性能。保持架采用冲压钢制浪形结构，将每一颗钢球均匀分隔在对应的兜孔内，避免钢球之间直接接触产生额外摩擦与碰撞，同时保证运转过程中钢球始终在滚道的正确位置上，不会出现偏载、卡滞的问题。在安装边界的设计上，轴承的内圈端面预留了与轴肩贴合的定位面，外圈端面则与轴承座孔的挡肩配合，能够承受一定方向的轴向窜动力，限制轮毂相对于后桥的轴向位移，保证车轮的旋转中心始终与设计轴线重合，避免轮胎出现偏磨的问题。

　　密封结构的设计上，轴承两侧内置接触式橡胶密封圈，能够阻挡路面的泥水、沙尘进入轴承内部的滚道区域，同时防止轴承内部填充的润滑脂泄漏，在车辆全生命周期的使用过程中，大部分工况下都不需要额外补充润滑脂，降低后期维护的工作量。从实际应用场景来看，这类轴承不仅适配传统燃油车辆的后轮非独立悬架结构，也可以在小型电动代步车、场地作业观光车的后轮轮毂上使用，只要匹配对应的轴颈尺寸、座孔尺寸以及载荷等级，就可以实现通用替换。建模过程中需要重点关注滚道的曲率半径设计，滚道曲率通常取钢球直径的52%-53%，这个参数区间能够保证钢球与滚道的接触应力处于合理范围，既不会因为曲率过小导致接触应力集中，也不会因为曲率过大使得钢球在运转中出现打滑的问题。

　　同时钢球的数量排布需要经过载荷计算验证，保证每颗钢球承受的载荷均匀，避免局部钢球过载出现早期点蚀失效。轴承的径向游隙设计也需要结合使用工况调整，车辆后轮轴承在装配后因为过盈配合会产生一定的游隙缩减，同时运转过程中温度升高带来的热胀冷缩也会影响游隙大小，因此设计时的初始游隙需要预留足够的余量，保证高温高速工况下不会出现游隙过小导致的轴承抱死问题。在三维建模的细节处理上，内外圈的倒角、滚道的表面粗糙度、保持架的兜孔间隙都做了完整的还原，可以直接用于后续的装配干涉检查、运动仿真模拟，也可以作为轴承选型时的三维参考模型，帮助结构工程师在整车设计阶段快速完成轮毂与轴承的匹配校核，减少二维选型时容易出现的尺寸匹配错误。
