山地自行车通风散热碟刹制动盘结构

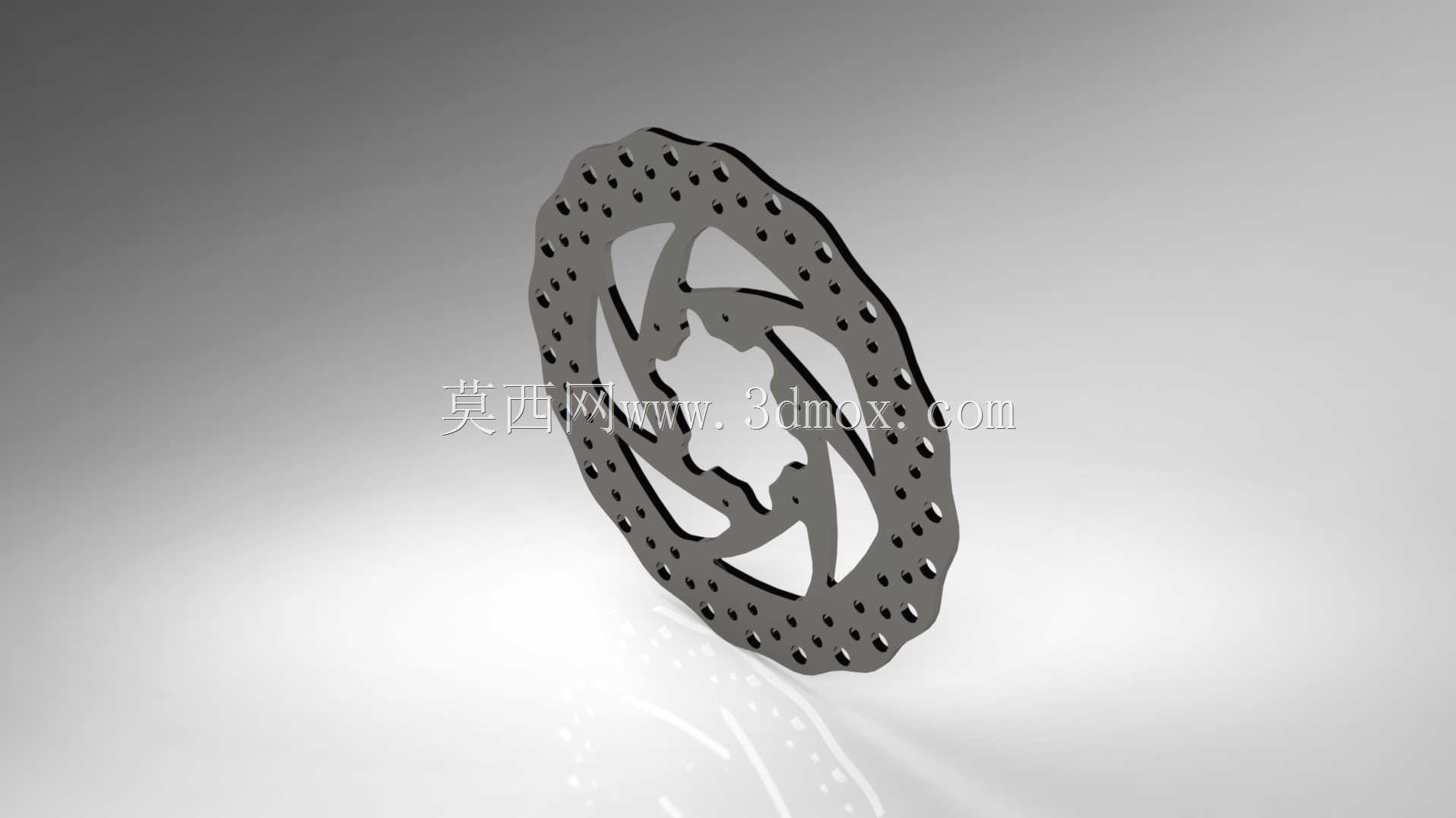

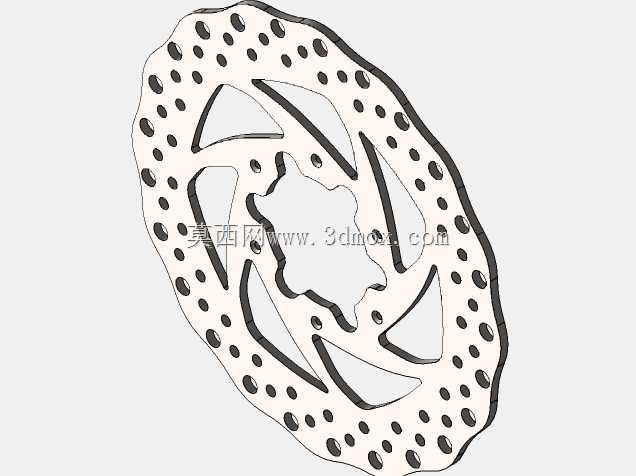

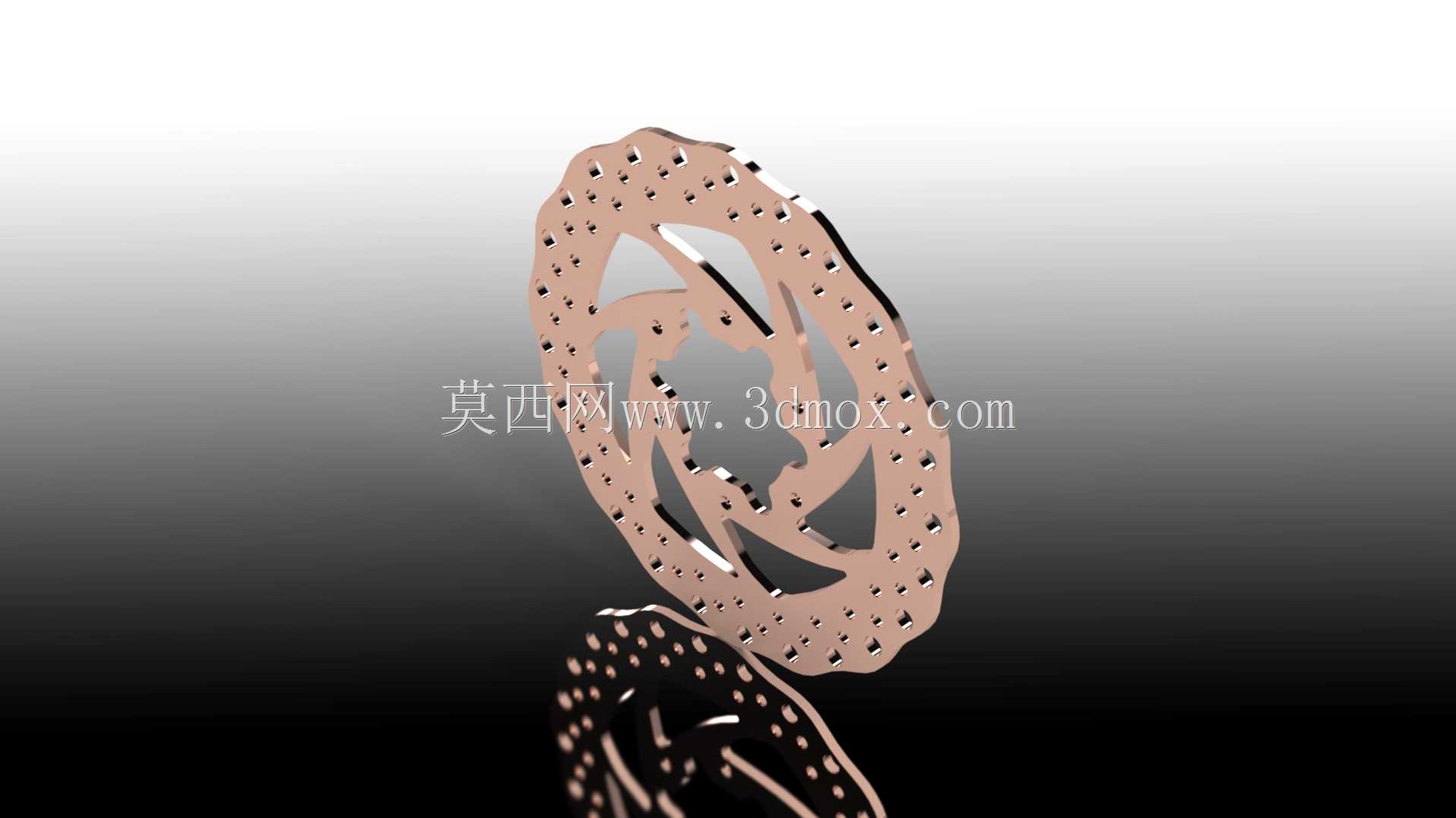

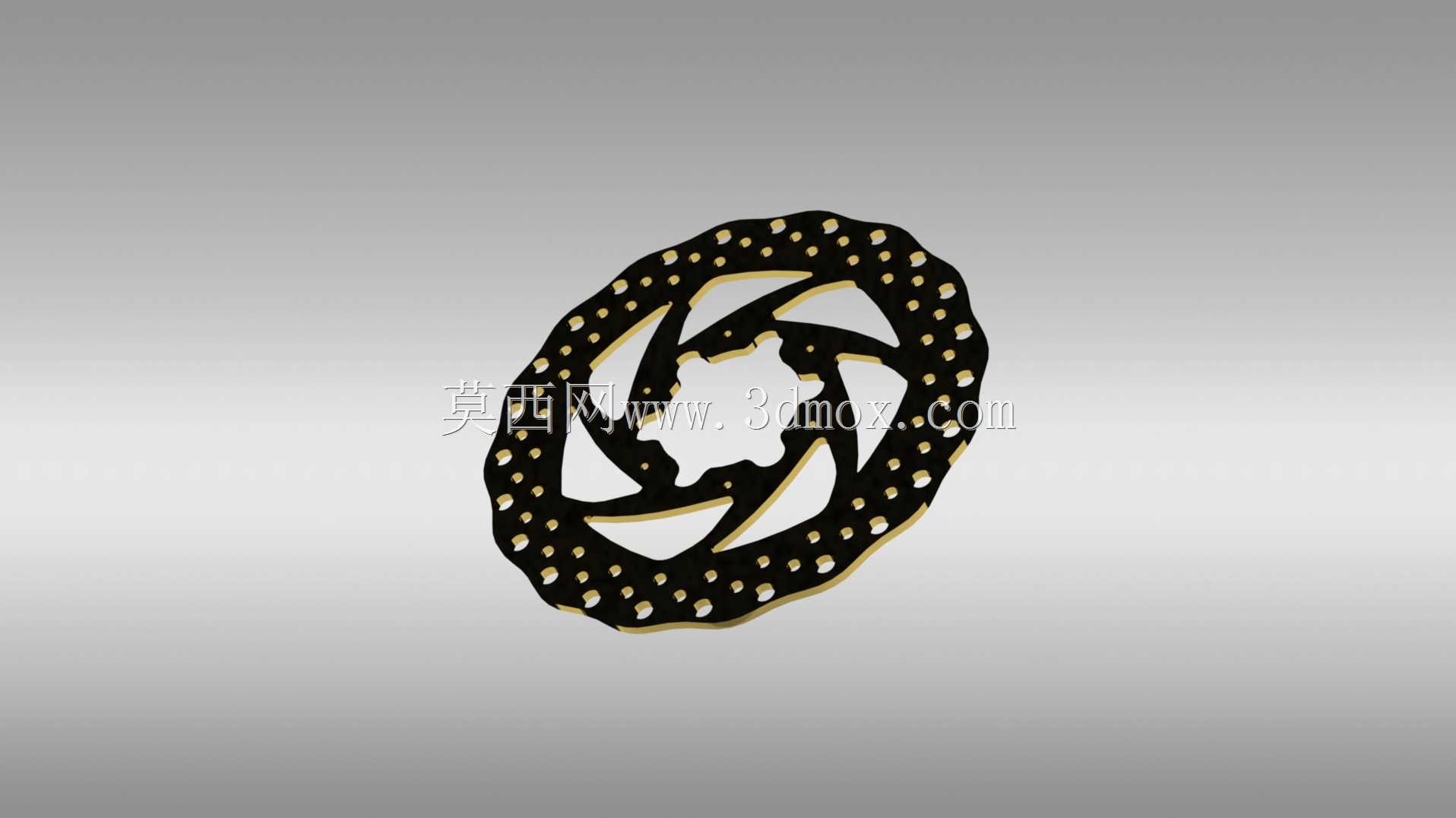

　　这款碟刹制动盘是两轮骑行装备里的核心制动执行部件，日常主要适配山地车、公路车等采用碟刹系统的自行车型号，安装位置在车轮花鼓的安装座上，工作时配合夹器的来令片夹紧动作，将车轮转动的动能通过摩擦转化为热能耗散，实现车辆减速或驻车的功能。从实际使用场景来看，这类制动盘需要应对长下坡连续制动、泥泞路面涉水、颠簸路段冲击等复杂工况，因此结构设计上做了多维度的适配优化。整体采用环形盘片结构，中心设置花键式安装孔位，能够直接与对应规格的花鼓卡合定位，安装时不需要额外调整偏心量，配合锁紧盖即可完成固定，安装边界上需要保证盘片与夹器来令片的单侧间隙控制在0.2-0.5mm区间，避免出现蹭碟问题，同时盘片的外径尺寸适配常规160mm规格的夹器安装座，

　　不需要额外更换转接座即可适配多数市售碟刹夹器。盘片的摩擦区域做了密集的圆形通孔排布，这些通孔一方面能够在连续制动时快速导出摩擦产生的热量，避免盘片温度过高出现热衰减导致制动力下降，另一方面在涉水骑行时，通孔可以快速刮除盘片表面的水膜，缩短湿滑路况下的制动响应距离，同时骑行过程中泥沙、碎屑也可以通过通孔排出，减少来令片与盘片之间的异常磨损，延长摩擦副的使用寿命。盘片的非摩擦区域做了流线型的镂空开槽设计，这些开槽并非单纯为了减重，在结构上可以引导制动时产生的热空气沿开槽方向快速流出，进一步提升散热效率，同时开槽的走向经过应力校核，能够在盘片受热膨胀时提供形变余量，避免高温下盘片出现翘曲变形，保证制动过程中盘片与来令片的接触面积稳定，

　　不会出现制动力忽大忽小的问题。盘片的外边缘采用不规则的波浪形轮廓设计，这种轮廓在盘片转动时能够切割空气形成紊流，提升盘片周边的空气流动速度，强化风冷散热效果，同时波浪形边缘在夹器夹紧时能够逐步切入来令片，让制动过程更线性，避免突然抱死导致车轮打滑。从结构强度角度考虑，盘片的安装基座与摩擦环之间通过多道连接筋衔接，连接筋的位置避开了摩擦受力的核心区域，同时做了圆弧过渡处理，避免应力集中导致盘片在剧烈制动时出现开裂问题，整体重量相比同规格实心盘片降低约30%，能够减少车轮的转动惯量，提升骑行时的加速响应速度。实际装配过程中需要注意，盘片的安装方向有明确的旋转指向，开槽的导流方向需要与车轮前进时的转动方向匹配，

　　才能最大化发挥散热与排屑的作用，安装完成后需要进行多次磨合制动，让来令片与盘片的摩擦面完全贴合，达到最佳制动效果。这类制动盘的摩擦面经过平面度校准，端面跳动量控制在0.05mm以内，能够保证高速制动时不会出现抖动、异响的问题，适配日常通勤、越野骑行等多种使用场景，在频繁制动的使用条件下依然能够保持稳定的制动力输出，不会因为温度升高出现制动力线性下降的问题。
