山地自行车管式焊接车架结构设计

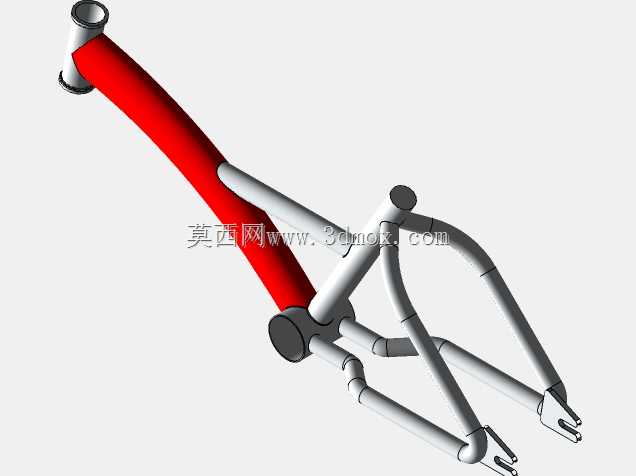

　　这款山地车车架采用经典的钻石型管式焊接布局，核心受力路径沿头管、上管、下管、座管、后下叉、后上叉形成闭合传力回路，适配越野骑行场景下的复杂载荷工况。头管部位采用加厚变径管设计，内置标准碗组安装位，可兼容常规山地车锥管或直管前叉舵管，头管上下端面预留碗组压装台阶，安装同轴度公差控制在0.05mm以内，避免转向过程中出现卡滞或旷量。下管作为主要承力构件，采用大管径椭圆截面设计，相比同重量圆管提升30%的侧向抗扭刚度，能够有效吸收前轮传递的路面冲击，同时在踩踏发力时减少车架形变量，提升动力传递效率。上管采用水平偏下沉的流线型布局，既兼顾了跨高兼容性，也能在颠簸路面骑行时为骑手留出足够的身体活动空间，避免磕碰。

　　座管部位设置标准口径的座杆插入孔，内置锁紧螺母安装位，可适配常规口径座杆，座管与下管、后下叉的连接部位采用加强筋补强，应对骑手体重以及落地冲击带来的集中应力。后三角部分采用对称式双后上叉、双后下叉布局，后叉末端设置开式尾钩槽，可直接卡入轮组花鼓轴，配合快拆结构实现轮组的快速拆装，尾钩部位预留变速器安装螺孔，兼容主流山地车后变速器安装位，安装面平面度公差控制在0.02mm以内，保证变速换挡的精准度。后下叉靠近中轴的位置预留盘刹安装座，可适配标准规格的碟刹卡钳，安装孔位同轴度符合通用山地车配件标准，无需额外改装即可完成制动系统装配。中轴部位采用一体式五通结构，管壁厚相比其他部位增加2mm，内置压入式或螺纹式中轴安装位，

　　能够承受踩踏过程中曲柄组传递的交变载荷，避免五通部位出现异响或变形。所有管材连接部位均采用满焊焊接工艺，焊道打磨平滑过渡，减少应力集中点，整体结构经过载荷仿真验证，在垂直冲击、侧向扭转、踩踏发力三种典型工况下的形变量均控制在安全范围内。车架的整体安装边界完全遵循通用山地车配件标准，轮组开档尺寸、前叉适配规格、座杆口径、五通规格、刹车安装位均与市售主流山地车配件通用，可直接用于整车组装，也可作为改装车架替换原有部件。在实际应用场景中，这款车架能够满足林道穿越、轻度越野、日常通勤等多种骑行需求，管式结构在保证结构强度的前提下有效控制了整体重量，焊接结构的可靠性也能够应对复杂路面的持续振动与冲击。设计过程中充分考虑了配件的通用性，

　　没有采用非标定制的安装接口，降低了后续维护与配件更换的成本，各管型的截面选择与壁厚分配均经过受力仿真优化，在重量、刚度、强度三者之间取得了合理的平衡，避免了局部刚度过强导致的重量冗余，也避免了局部刚度过弱导致的结构失效风险。
