发动机配气机构用摇臂结构设计

　　在往复式内燃机的配气机构中，摇臂是负责将凸轮轴的旋转运动转化为气门直线往复动作的核心传动零件，其结构合理性直接决定了气门开闭的正时精度、落座冲击力以及整个配气系统的运行寿命，广泛应用于乘用车、商用车、工程机械、农用机械等搭载往复式内燃机的动力设备中。从实际工况来看，摇臂的工作环境处于发动机缸盖上部的润滑腔室内，长期承受凸轮周期性的冲击载荷，同时要在每分钟数千次的往复摆动中保持稳定的传动比，不能出现过量形变或者配合间隙异常增大的问题，否则会直接导致气门开闭正时错位，引发发动机动力下降、怠速抖动、气门烧蚀等一系列故障。

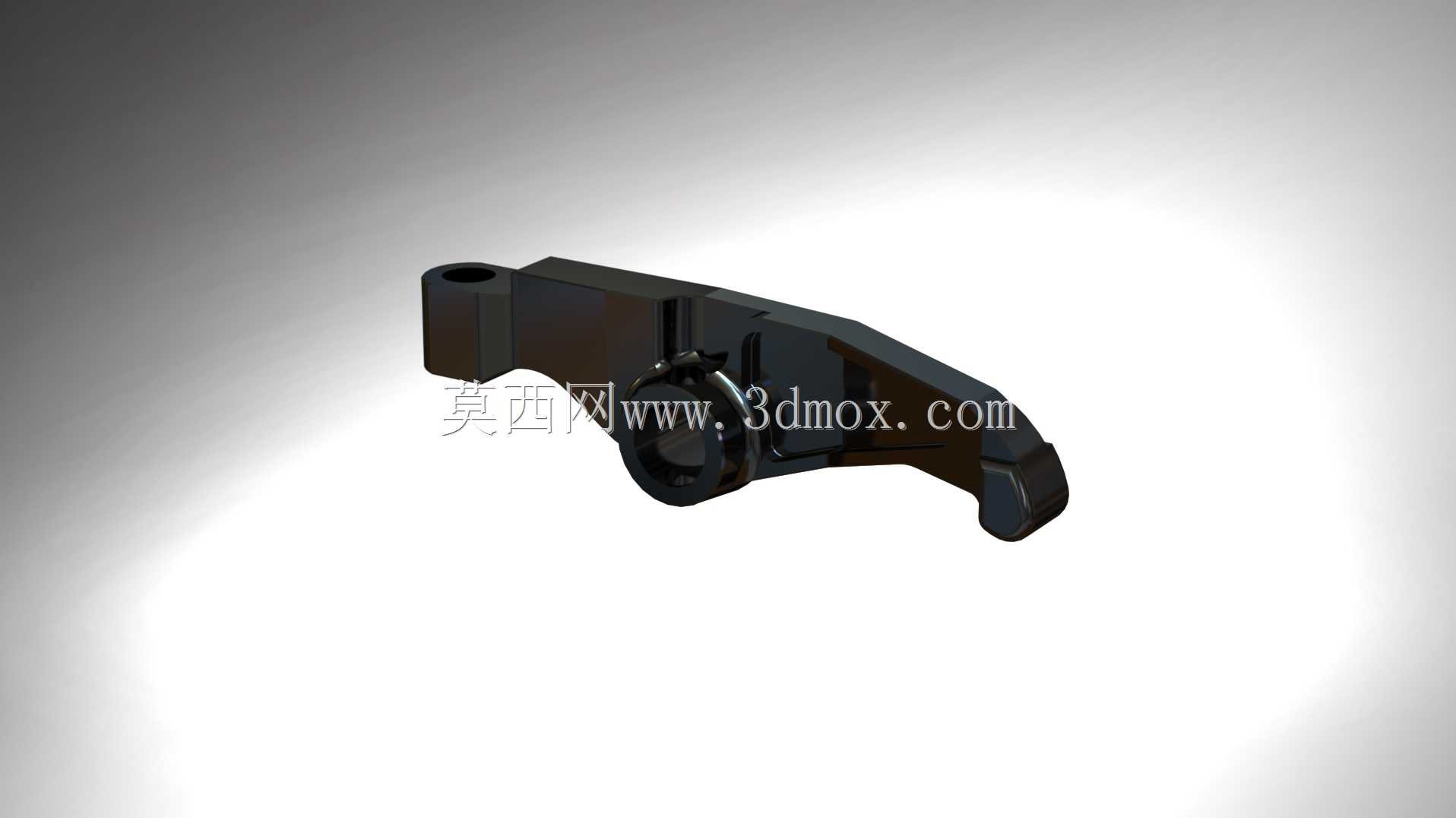

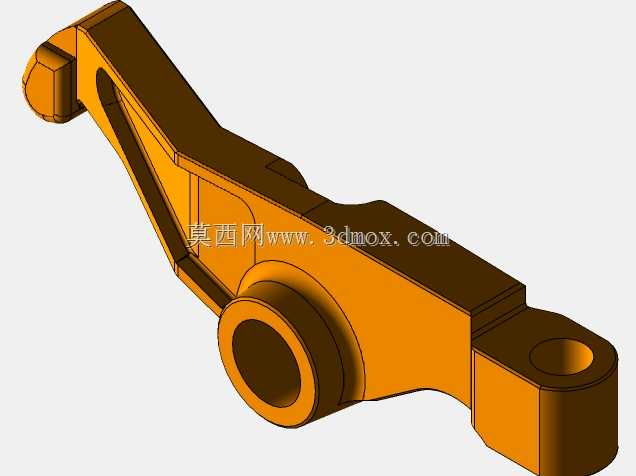

　　这款摇臂的整体结构采用了长臂式不等比杠杆设计，一端设置了与气门杆顶端配合的圆弧接触端，另一端预留了与凸轮轴凸轮型面接触的滚子安装位，中部的通孔为摇臂轴的安装基准孔，这种结构可以通过杠杆比放大凸轮的升程，在保证气门获得足够开启高度的同时，降低凸轮型面的设计升程要求，减少凸轮轴加工的工艺难度。设计过程中首先要确定的是摇臂的杠杆比参数，需要匹配目标机型的气门最大升程、凸轮型线的工作段升程以及配气相位的要求，杠杆比过大容易导致摇臂摆动过程中与气门杆顶端出现滑移偏磨，杠杆比过小则会增大凸轮轴的驱动扭矩，提升整个配气机构的动力损耗。

　　从安装边界来看，摇臂中部的安装孔与摇臂轴之间采用间隙配合，配合间隙需要控制在合理范围内，间隙过小会导致润滑油膜难以形成，出现摇臂转动卡滞、异常磨损的问题；间隙过大则会导致摇臂工作过程中出现横向窜动，改变气门的受力方向，引发气门杆偏磨、气门密封不严的故障。摇臂与凸轮接触的位置集成了滚子轴承结构，相比传统的滑动摩擦接触形式，能够将接触位置的摩擦系数降低60%以上，有效减少凸轮型面和摇臂接触端的磨损量，同时降低配气机构的驱动功率损耗，滚子的安装销轴采用过盈配合压入摇臂的两侧安装耳位，需要保证销轴的压入深度一致，避免滚子转动过程中出现卡滞或者轴向窜动的问题。

　　摇臂与气门杆接触的端部采用了淬硬处理的圆弧球面设计，球面的弧度需要匹配气门杆顶端的平面，保证摇臂摆动过程中接触点始终处于气门杆的中心轴线上，避免侧向分力导致气门杆在导管内出现偏磨，这个接触端的表面硬度需要达到HRC50以上，才能承受长期的冲击载荷而不出现凹陷、点蚀等失效形式。摇臂的本体结构采用了变截面的加强筋设计，在保证整体结构刚度满足冲击载荷要求的前提下，尽可能去除非受力区域的材料，降低摇臂自身的运动惯量，减少高速摆动过程中产生的惯性冲击力，这对于高转速发动机来说尤为重要，过大的运动惯量会导致气门弹簧无法及时将摇臂压回凸轮型面，出现气门飞脱、活塞顶气门等严重故障。

　　在实际装配过程中，摇臂安装完成后需要调整气门间隙，也就是冷机状态下摇臂与气门杆顶端之间的预留间隙，这个间隙的作用是补偿发动机热机状态下气门、摇臂、推杆等零件的热膨胀量，间隙过大工作过程中会产生明显的敲击异响，加速零件接触面的磨损；间隙过小则会导致热机状态下气门关闭不严，出现气缸压力不足、发动机动力下降的问题。摇臂的润滑依靠发动机缸盖内的润滑油道，润滑油通过摇臂轴上的油孔进入摇臂的安装孔内，再通过摇臂内部的油道分别输送到凸轮接触的滚子位置和气门接触的球面位置，保证各个摩擦副都能得到充分的润滑，设计时需要注意内部油道的孔径和走向，避免出现加工困难或者润滑油流量不足的问题。

　　从结构强度校核的角度来看，摇臂的危险截面主要集中在中部安装孔的两侧支撑位置以及长臂的根部区域，需要通过有限元分析模拟最大凸轮升程位置的冲击载荷，验证这些区域的最大应力是否低于材料的屈服强度，同时要校核摇臂的最大形变量，保证在最大载荷下摇臂的形变量不会改变气门的实际升程，影响发动机的充气效率。材料选择上通常采用45号钢模锻成型或者合金铸铁铸造，模锻钢件的结构强度更高，适合高转速高负荷的发动机使用，合金铸铁的耐磨性能更好，成本更低，多用于中低负荷的农用机械、小型动力设备的发动机上。
