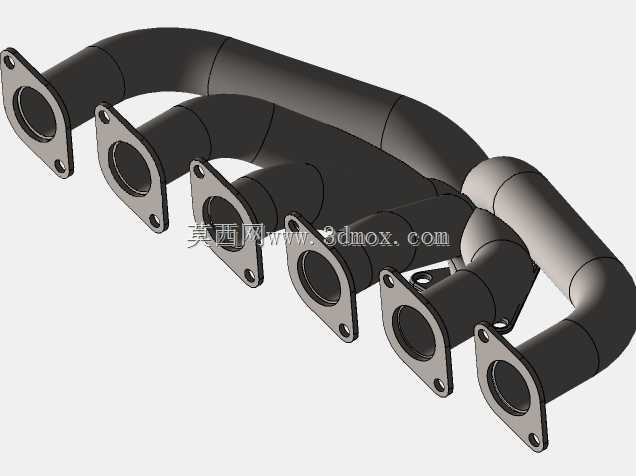

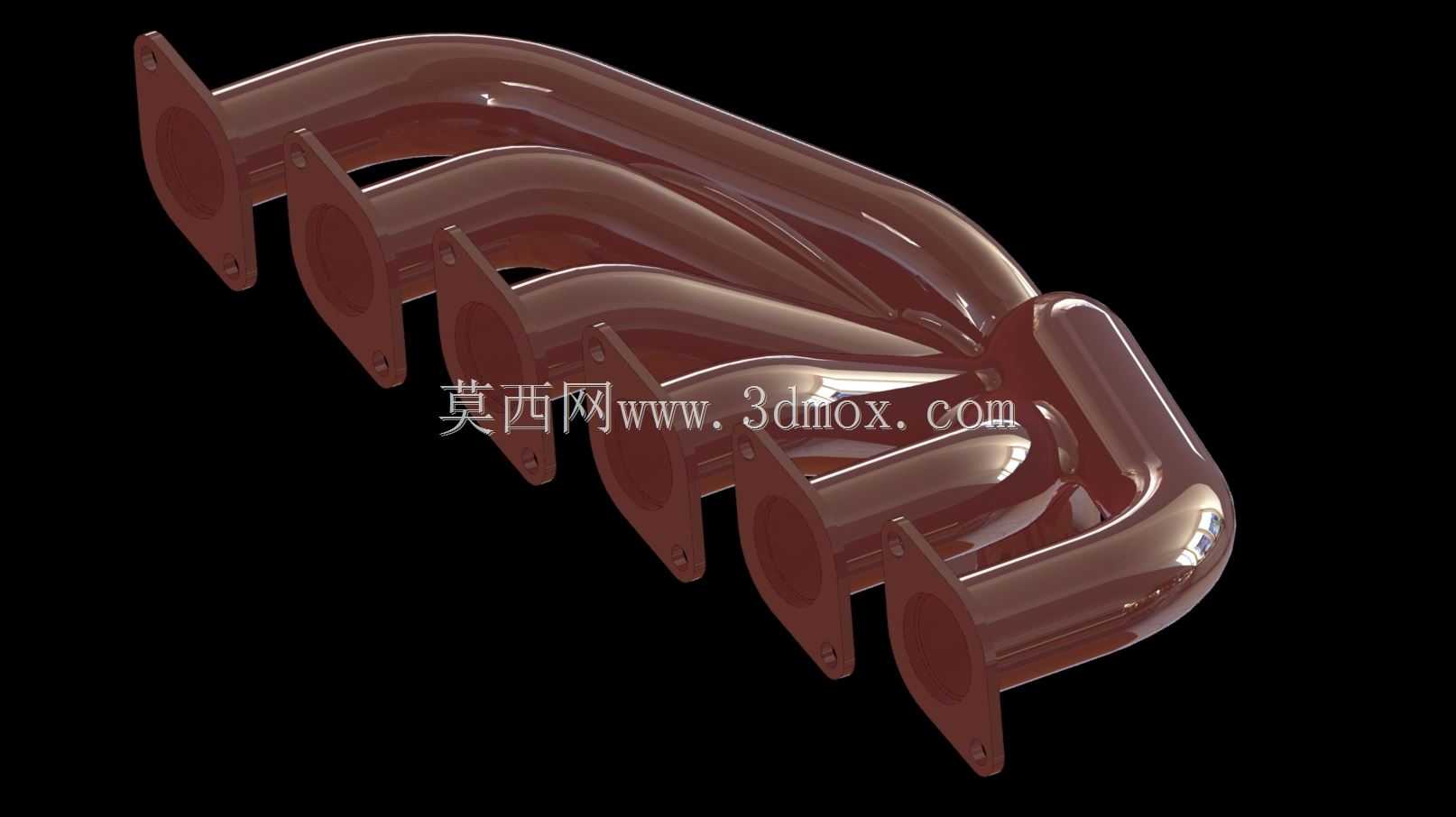

六缸发动机用等长进气歧管结构设计

　　这款进气歧管针对直列六缸发动机的进气需求开发，核心作用是将节气门体输送的新鲜进气均匀分配到各个气缸的进气道入口，直接影响各缸充气效率的一致性，进而关系到发动机的动力输出平顺性、燃油经济性与排放表现。在量产发动机的开发流程中，进气歧管的设计往往需要和缸盖进气道、气门升程曲线、喷油策略做多轮匹配，而这款歧管采用等长管路的设计思路，就是为了让六个气缸的进气路径长度保持一致，避免因管长差异导致的各缸进气谐振点偏移，减少高转速区间的进气干涉，让每个气缸在不同工况下都能获得接近一致的进气量。

　　从实际安装边界来看，这款歧管的六个法兰接口完全对应直列六缸发动机缸盖的进气侧安装位，每个法兰上的两个安装孔位与缸盖上的螺纹孔位置严格对齐，法兰密封面的平面度控制在0.1mm以内，装配时配合对应厚度的密封垫片，可避免高压进气泄漏，同时能承受进气过程中产生的负压与温度交变带来的应力。歧管的总管入口位于管路汇集端，可直接对接节气门体的安装法兰，入口内径匹配常用的70mm口径节气门，无需额外做转接结构，减少进气路径上的截面突变，降低进气阻力。

　　设计过程中，管路的弯曲半径经过反复调整，既保证各支管长度一致，又要避让发动机舱内的周边部件，比如点火线圈、燃油轨、线束支架等安装空间，避免装车后出现干涉问题。管路的壁厚设计为3mm，采用铸铝或耐高温工程塑料成型时都能保证足够的结构强度，同时不会带来过多的重量负担，管壁内部做光滑过渡处理，没有明显的台阶或锐角，减少进气流动过程中的壁面摩擦损失，提升充气效率。

　　在实际应用场景中，这类等长进气歧管多用于偏向高转动力输出的自然吸气六缸发动机，部分涡轮增压机型的进气侧也会采用类似的等长设计来平衡各缸进气压力。不同于普通家用车追求低转扭矩的短歧管设计，这款歧管的管长设定更偏向中高转速区间的谐振增压效果，当发动机转速达到3500rpm以上时，管内的进气压力波会在气门开启的叠开角形成正向增压效应，提升气缸的进气充量，让高转区间的动力输出更充沛。

　　结构设计上，歧管的各个支管之间做了局部的连接加强筋，既可以提升整体结构刚度，减少发动机工作过程中因振动产生的管路共振，也能避免管路长期受温度交变影响出现开裂问题。每个法兰接口的位置都做了局部加厚处理，安装螺栓的拧紧力矩可以控制在8-10N·m，既能保证密封压力均匀，又不会因力矩过大导致法兰变形。在台架测试阶段，这类歧管需要经过进气流量均匀性测试，要求各缸的流量偏差控制在3%以内，同时要做密封性测试，在300kPa的气压下保压1分钟无泄漏，还要经过高低温循环测试，验证-40℃到120℃环境下的结构稳定性，确保在发动机全生命周期内都能可靠工作。

　　对于改装场景而言，这款歧管的接口尺寸也预留了适配大流量节气门、加大喷油嘴的升级空间，管路的走向不会遮挡火花塞的拆装位置，后期维护时不需要拆卸整个歧管就能完成火花塞的更换作业，相比部分集成度极高的原厂塑料歧管，维护便利性更好。在建模过程中，所有的安装孔位、法兰尺寸、管路弯曲角度都完全参照实际发动机的安装坐标设定，导入到发动机整机装配模型中可以直接完成装配约束，不需要额外调整位置，可直接用于气道仿真分析、模态分析等前期开发验证工作，也能作为改装件开发的三维基础数据，减少逆向测绘的工作量。
