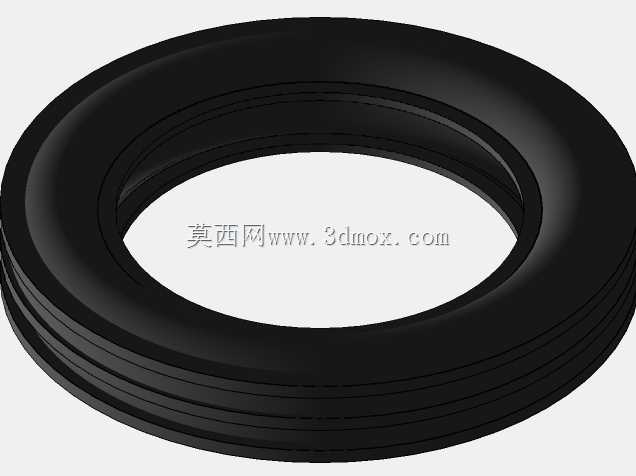

农用拖拉机前轮橡胶轮胎结构设计

　　在农用动力机械的行走系统设计中，前轮轮胎的结构合理性直接决定了整机在非铺装农田、泥泞垄沟、硬质土路等复杂工况下的转向灵活性、行驶平顺性与载荷承载能力，不同于后轮作为主要驱动轮侧重抓地力与大载荷传递的设计取向，前轮作为转向承载轮，需要在兼顾垂直载荷承载的同时，保证转向动作的低阻力与回正稳定性，这也是本次轮胎结构设计的核心出发点。从实际田间作业场景来看，拖拉机前轮需要应对的工况远比普通道路车辆轮胎复杂：春耕时节的黏重黑土会在胎面形成附着泥层，夏收时段的麦茬碎石会对胎侧形成持续剐蹭，转场过程中的硬质铺装路面又要求胎面具备足够的耐磨性能，同时带前装载装置的机型在举升重物时，前轮还会承受瞬时的冲击载荷，这些实际使用中的痛点，都需要在轮胎的断面结构、胎面花纹、胎圈配合尺寸上做针对性的匹配设计。本次设计的前轮轮胎采用了多层复合断面结构，胎面基部胶厚度经过反复校核，既保证了碎石、茬口穿刺工况下的抗破损能力，又不会因为胶层过厚导致胎体刚度过大，过滤路面颠簸的能力下降；胎侧部分采用了渐变厚度设计，靠近胎圈的位置胶层加厚，应对轮辋装配时的挤压应力与转向时的侧向形变，靠近胎肩的位置适当减薄，提升胎体的侧向形变能力，在经过凹凸不平的田埂时可以通过适度形变吸收冲击，避免刚性传递到转向节造成前桥部件的早期疲劳损坏。胎面花纹的设计没有盲目加深沟槽深度，而是结合前轮的转向特性，采用了多道周向环形肋条搭配浅横向沟槽的布局：

　　周向肋条可以保证轮胎在硬质路面行驶时的滚动阻力处于较低水平，减少转场过程中的动力损耗，浅横向沟槽则可以在泥泞农田中快速切断泥层的水膜，避免出现侧滑现象，同时较浅的沟槽不会在胎面留存过多泥土，减少作业后道路清理的工作量，也避免了泥块填塞沟槽导致抓地力下降的问题。从安装边界尺寸来看，这款轮胎的胎圈直径严格匹配对应吨位拖拉机的前轮轮辋规格，胎圈内部的钢丝圈排列角度经过优化，装配后与轮辋的贴合面压力分布均匀，不会出现高压充气后胎圈移位、慢漏气的问题；轮胎的断面宽度与整机的前轮转向空间做了匹配校核，在轮胎打满最大转向角度时，胎侧与前桥托架、转向拉杆、挡泥板之间都预留了足够的安全间隙，即使在轮胎满载形变、气温升高导致胎内气压上升的极端情况下，也不会出现运动干涉。充气后的轮胎静态半径经过测算，与前桥的转向主销后倾角、内倾角参数形成匹配，保证行驶过程中转向轮可以自动回正，降低驾驶员长时间作业的操作强度；轮胎的额定承载能力对应前桥的最大静载荷做了1.5倍的安全冗余设计，即使在带前铲作业、前轮承受瞬时冲击载荷时，胎体的帘线层应力也处于材料许用应力范围之内，不会出现帘线断裂、胎体鼓包的失效问题。不同于工业车辆轮胎侧重刚性承载的设计思路，这款农用拖拉机前轮轮胎在设计时特意平衡了刚性与韧性：胎体帘线采用了交叉排布的方式，既可以承受充气后的内部张力，又可以在经过坑洼路面时产生可控的弹性形变，将路面传递到转向系统的振动幅值降低30%左右，减少转向拉杆球头、主销衬套的磨损速度，

　　延长前桥部件的维护周期。在实际的装配验证环节，这款轮胎的拆装难度适配基层维修站点的常规工具，不需要专用的大型胎机就可以完成与轮辋的装配与拆卸，胎圈的密封面设计兼容普通的有内胎装配方案，也可以适配后期改装的无内胎轮辋，降低了用户的使用与维护成本。针对农田作业中常见的秸秆、杂草缠绕轮辋的问题，轮胎的胎侧与轮辋配合的位置做了平滑过渡设计，没有突出的棱角结构，杂草缠绕后可以在行驶过程中自然脱落，不会持续堆积在胎侧与轮辋的缝隙中造成胎圈腐蚀、气压泄漏的问题。胎面胶的配方设计侧重耐老化与抗撕裂性能，在长期暴露于户外紫外线、接触化肥农药残留的使用环境下，胶层的龟裂周期比普通轮胎更长，即使在季节性闲置存放时，也不需要额外做复杂的防护处理，

　　适配农村用户的实际存放条件。从整机匹配的角度来看，这款前轮轮胎的滚动半径与后轮驱动轮的滚动半径经过速比匹配，在四轮驱动机型上使用时，不会出现前后轮运动干涉导致的传动系统额外磨损，前后轮的胎面花纹排布也做了协同设计，在泥泞地块作业时，前轮压过的轮辙可以被后轮的花纹有效咬合，进一步提升整机的牵引通过性能。在转向阻力的测算中，这款轮胎在标准气压下的原地转向力矩处于合理区间，既不会因为接地面积过大导致转向沉重，也不会因为接地面积过小导致单位面积压力过大，在松软农田中下陷过深增大行驶阻力。接地印痕的仿真结果显示，轮胎在额定载荷下的接地压力分布均匀，胎面中部与胎肩位置的压力差控制在15%以内，避免了胎肩局部异常磨损，延长了轮胎的实际使用寿命，减少了用户的使用成本。
