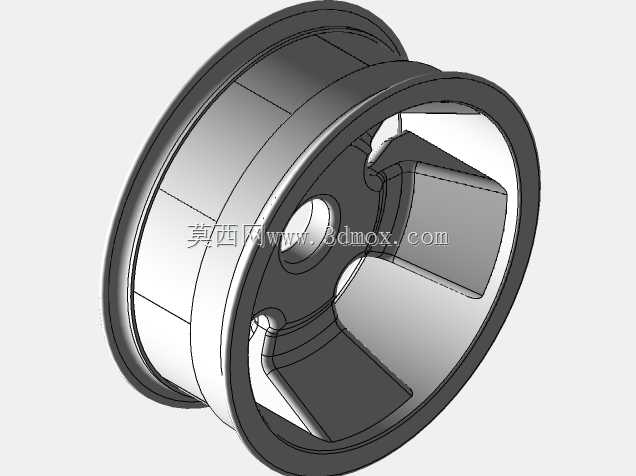

乘用车辐板式轮毂结构三维造型设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心承载件，这次做的辐板式车轮结构，首先要匹配乘用车的安装边界，轮辋部分的胎圈座角度、轮缘高度完全贴合常规子午线轮胎的装配要求，避免后期装配时出现胎圈卡合不严、行驶漏气的问题。很多新手建模时容易忽略轮辋的槽深设计，这个位置是轮胎拆装时的让位空间，深度不够的话维修时根本无法把胎圈压入槽内完成拆装，深度过大又会削弱轮辋整体的抗弯强度，建模时特意参考了常用15寸乘用车轮胎的拆装空间需求，把槽深控制在合理区间，同时在槽底做了圆弧过渡，避免应力集中。

　　辐板部分采用的是五辐大开口造型，不是为了外观好看才这么做，首先大开口结构能给制动盘留出足够的散热空间，车辆连续制动时制动盘温度能到三百摄氏度以上，辐板的通风间隙如果太小，热空气无法及时排出，会加速制动片老化、降低制动效率，甚至引发制动热衰退。其次五辐结构的受力分布更均匀，每个辐条对应一个螺栓孔的传力路径，车辆过颠簸路面时，地面传来的冲击载荷能顺着辐条直接传递到轮毂轴承，不会在辐板根部形成应力集中区。建模时特意在辐条和轮辋连接的位置做了渐变加厚处理，靠近轮心的辐条根部厚度比辐条末端厚3毫米，这个厚度差是经过受力校核的，既不会因为根部太薄出现辐条断裂，也不会因为整体太厚增加不必要的簧下质量。

　　轮心的安装定位面做了精准的止口设计，止口的直径公差控制在过渡配合区间，装配时轮毂能精准卡在转向节的轴头上，不会出现安装偏心导致的高速行驶抖动问题。五个螺栓孔的位置度严格按照节圆直径排布，每个螺栓孔周围都做了凸台结构，凸台高度比安装面高出1.5毫米，这个设计是为了让车轮螺母的压紧力直接作用在凸台上，避免压紧力把辐板压出凹陷，同时凸台的接触面积经过核算，能承受额定轴荷下的螺栓预紧力，不会出现长期使用后螺栓松动的问题。中心孔的倒角做了45度导向设计，装配时能快速对准轴头，减少装配时的对位难度，也能避免安装时刮伤轴头的防锈涂层。

　　轮缘部分做了加厚的防脱结构，车辆在低胎压状态下急转弯时，轮胎会受到很大的侧向力，普通厚度的轮缘容易被胎圈挤压变形，导致轮胎脱圈引发安全事故，这次建模时把轮缘的厚度比常规设计增加了1.2毫米，同时在轮缘内侧做了一圈凸起的防脱棱，哪怕胎压降到标准值的一半，侧向力作用下胎圈也不会越过防脱棱滑出轮辋。气门嘴的安装孔位置特意选在了两个辐条之间的空隙处，这个位置不会被辐条遮挡，后期给轮胎充气时不需要调整车轮角度就能直接对接充气嘴，同时气门嘴孔周围做了密封凸台，安装气门嘴时橡胶密封圈能完全贴合在凸台上，避免长期使用后出现慢漏气的问题。

　　建模过程中所有的过渡圆角都没有省略，很多人做结构时喜欢把圆角去掉简化模型，实际上这些圆角对应力分散的作用非常大，尤其是辐条和辐板连接的位置、轮辋和辐板焊接（这里是一体铸造结构，对应铸造圆角）的位置，圆角半径太小的话，铸造时容易出现缩孔缺陷，使用过程中也容易在圆角位置萌生疲劳裂纹，长期承受交变载荷后会出现断裂风险。整个模型的壁厚设计遵循了等强度原则，受力大的位置适当加厚，受力小的位置做减重处理，整体簧下质量比同尺寸的铸铁轮毂轻了近20%，簧下质量的降低能直接提升车辆的操控响应性，减少悬架系统的冲击载荷，延长底盘部件的使用寿命。

　　实际装车场景里，这类轮毂主要适配前置前驱的家用乘用车，匹配的制动盘尺寸不超过280毫米，辐板的开口间隙完全能容纳浮动式制动卡钳，不会出现转向时卡钳和辐条剐蹭的问题。轮辋的宽度适配195到215宽度的轮胎，覆盖了大部分紧凑型家用车的轮胎选型范围，安装节圆直径适配常见的5100和5114.3两种规格的轴头，只需要调整螺栓孔的节圆尺寸就能适配不同品牌的车型，通用性很强。建模时特意把安装面的平面度控制在0.1毫米以内，避免安装后车轮端面跳动量过大，导致高速行驶时方向盘抖动。整个结构没有多余的复杂曲面，所有造型都服务于功能需求，没有为了外观牺牲结构强度，也没有为了强度过度增加重量，完全符合量产乘用车轮毂的设计规范。
