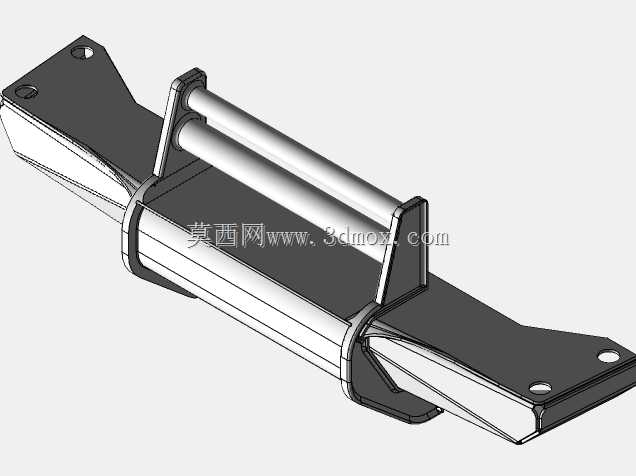

钢板材质卡车前部防护格栅结构设计

　　在商用卡车的前端结构设计中，前部防护格栅是兼顾防护性能、装配适配性与外观协调性的关键构件，本次呈现的钢板材质前格栅结构，完全围绕重载卡车的实际使用工况完成结构设计。从实际应用场景来看，这类构件主要装配在中型、重型载货卡车的前端下部区域，日常行驶中需要应对飞溅碎石的冲击、低速工况下的轻微剐蹭，同时还要为前端附属的管线、横梁结构提供外围防护，避免路面杂物直接磕碰底盘前部的脆弱部件。不同于乘用车辆的塑料格栅，采用钢板作为基材的设计，核心是适配商用卡车高频次、复杂路况的使用需求，钢板的抗冲击韧性远高于普通工程塑料，即便在低温环境下也不会出现脆裂问题，能够长期承受非铺装路面的碎石击打、装卸货场景下的意外磕碰。

　　从结构设计思路来看，整个构件采用一体化折弯配合局部加强的设计逻辑，主体安装翼板直接贴合卡车前端纵梁的安装面，两端预留的螺栓孔位完全匹配现有车型的安装点位，不需要对原车纵梁做额外打孔修改，能够直接替换同规格的老旧格栅构件。中间的横向辊压成型圆管结构，一方面作为格栅的横向受力筋，提升整个构件的抗弯折能力，当受到正面冲击时，圆管结构能够将冲击力均匀分散到两侧的安装翼板上，避免局部应力集中导致构件变形；另一方面圆管的圆弧外形能够降低行驶过程中的风阻，同时避免尖锐棱角在意外剐蹭时对行人造成过度伤害。两侧的折弯立板作为圆管的支撑结构，采用与主体翼板一体冲压成型的工艺，减少了额外的焊接工序，既降低了生产过程中的装配误差，也避免了焊接位置长期使用后出现锈蚀、开焊的问题。

　　从安装边界与尺寸适配角度来看，整个构件的安装孔位间距严格对应卡车前端纵梁的标准孔距，安装面的折弯角度完全贴合纵梁的外轮廓斜面，装配后构件与纵梁之间完全贴合，不会出现安装间隙导致的行驶异响。构件的整体外伸长度经过反复校核，既保证足够的防护范围，不会因为外伸过长影响车辆的接近角，避免非铺装路面爬坡时构件直接剐蹭地面，也不会因为外伸过短导致防护范围不足，无法覆盖前端的管线区域。钢板的厚度选择兼顾了强度与轻量化需求，过厚的钢板会增加前端的非簧载质量，影响车辆的操控稳定性，过薄则无法满足抗冲击要求，最终选定的板厚能够在承受常规碎石冲击、低速剐蹭时不发生永久变形，同时将构件整体重量控制在合理区间，不会给前端悬挂带来额外负担。

　　在细节处理上，所有的钢板边缘都做了折边钝化处理，没有裸露的锋利切割边，既能够提升构件边缘的结构强度，避免边缘位置受力出现卷边变形，也能在装配、维修过程中避免划伤操作人员。构件的表面预留了后期喷涂防腐涂层的工艺余量，钢板表面的平整度满足电泳、喷粉的工艺要求，装配后经过整车防腐处理，能够长期在雨雪、扬尘、融雪剂腐蚀的环境下使用，不会出现早期锈蚀问题。不同于装饰性的外饰件，这个格栅结构的所有设计细节都围绕实用性能展开，没有多余的装饰结构，每一处折弯、每一个孔位都对应明确的功能需求：安装翼板上的定位孔能够在装配时快速定位，降低生产线的装配难度；支撑立板上的让位缺口，能够避开前端的线束固定卡扣位置，避免装配时压损线束；圆管与立板的连接位置采用全包边的咬合结构，相比普通的焊接连接，抗疲劳强度更高，长期在车辆颠簸振动的工况下，也不会出现连接位置断裂的问题。

　　从实际使用的角度出发，这类钢板前格栅的维护成本极低，即便出现较大的变形，也可以通过钣金校正的方式修复，不需要整体更换，相比塑料材质的格栅，全生命周期的使用成本更低，非常适配商用卡车高负荷、低维护成本的使用需求。在结构校核过程中，针对常见的正面冲击、侧面剐蹭、振动疲劳三类工况都做了对应的结构优化：正面冲击时，横向圆管首先吸能，将力传导至两侧支撑立板，再通过安装翼板分散到整车纵梁上，避免局部受力过大；侧面剐蹭时，翼板的折边结构能够提升侧向刚度，不会因为侧向受力出现整体弯折；长期振动工况下，一体冲压的结构没有多余的连接点，不会出现螺栓松动、焊点脱落的问题，能够保证整个构件在车辆全生命周期内的结构可靠性。
