日常做传动部件装配的时候,这类带槽的圆螺母出场率其实比普通六角螺母高不少,尤其是在需要对轴承内圈做轴向定位、或者给丝杠这类长轴类零件做轴向锁紧的工位上,普通螺母靠端面摩擦的防松能力根本扛不住设备运行时的持续振动,很容易出现回松移位的问题,严重的时候还会导致轴承游隙变大、传动精度掉档,甚至出现轴系窜动的故障。做这个零件的三维建模的时候,最先要卡准的就是内螺纹的参数边界,毕竟螺纹是整个零件实现锁紧功能的核心,建模时要严格对应公制细牙螺纹的牙型角、螺距和小径尺寸,不能出现牙型错位的问题,否则实际装配时会出现拧不动或者螺纹咬合间隙过大的问题。很多新手建模的时候容易忽略螺纹收尾的退刀结构,直接把螺纹牙型切到螺母端面,实际加工的时候这种结构根本做不出来,要么是最后几牙螺纹崩边,要么是装配时螺母没法完全贴紧定位端面,所以在螺纹末端一定要留出符合加工规范的退刀槽,槽宽和槽深要匹配对应螺距的加工要求。

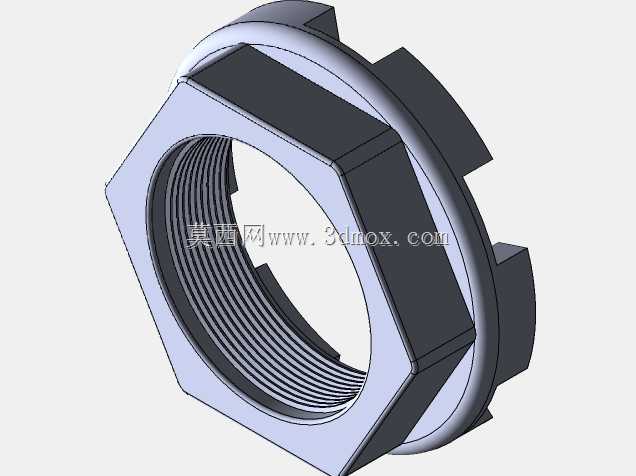

外形结构上,这个螺母把外圈做成了六角加圆周槽的组合形式,其实是兼顾了两种安装工况的需求:六角结构可以用普通的开口扳手直接拧紧,适合安装空间比较开阔、不需要太大锁紧力矩的场景;而圆周上均匀分布的四个直槽,是专门给勾形扳手预留的卡位,当需要更大的锁紧力矩、或者安装位置比较狭窄普通扳手伸不进去的时候,用勾形扳手卡住槽位就能施加更大的拧紧力,而且槽位是沿圆周均匀分布的,不管螺母转到什么角度,都能找到对应的卡位来调整拧紧角度,不用像普通开槽螺母那样必须对准特定的槽位才能操作。做槽位建模的时候要注意槽的侧壁和螺母端面的垂直度,还有槽底的圆角处理,如果槽壁做斜了,勾形扳手卡进去的时候容易打滑,不仅拧不动,还可能把槽口掰变形,槽底留圆角是为了避免热处理的时候出现应力集中,导致槽位根部开裂,毕竟这类锁紧螺母一般都要做调质处理来提升整体强度,直角位置的应力集中很容易让零件在受冲击的时候断裂。
螺母的贴合端面是整个零件实现轴向定位的关键基准,建模的时候要保证这个端面和内螺纹轴线的垂直度公差,要是端面歪了,拧紧之后螺母对轴承内圈的压紧力就会不均匀,一边压得紧一边压得松,轴承运转的时候就会出现偏载,不仅会让轴承的发热量变大数据异常,还会大幅缩短轴承的使用寿命。另外在螺母和六角结构衔接的位置,要做合适的过渡圆角,不要做成直角台阶,一方面是加工的时候直角台阶的位置刀具容易磨损,另一方面是拧紧的时候这个位置会承受比较大的应力,圆角过渡能分散应力,避免螺母在承受大锁紧力矩的时候从台阶位置开裂。
实际选型应用的时候,要先确认被锁紧轴的轴径,匹配对应规格的内螺纹,同时要算好安装位置的径向空间,因为这个螺母的外圈比普通圆螺母多了六角结构,径向尺寸会稍大一点,要保证周边的零件不会和六角边发生干涉;轴向方向上要预留足够的安装空间,让勾形扳手有足够的操作空间去卡入槽位,不要把螺母装在沉孔太深的位置,否则勾形扳手伸不进去,根本没法打力矩。另外这类螺母一般会配合止动垫圈使用,垫圈的内爪要卡在轴的键槽里,外爪在螺母拧紧之后掰到螺母的槽位里,这样就能形成机械锁止,哪怕设备长时间运行有振动,螺母也不会出现回松的问题,这种机械防松的方式比摩擦防松的可靠性高很多,适合用在重载、有冲击振动的传动场景里,比如减速机的输入输出轴定位、机床主轴的轴承锁紧、输送设备的辊筒轴固定这些工位,都能看到这类螺母的应用。建模的时候还要注意零件的壁厚设计,内螺纹的小径到螺母外圆的壁厚要满足强度要求,不能为了省空间把壁厚做太薄,否则拧紧的时候螺母容易出现滑牙甚至胀裂的问题,尤其是在需要施加较大预紧力的场合,壁厚的安全系数至少要留到1.5倍以上,才能保证长期使用的可靠性。
