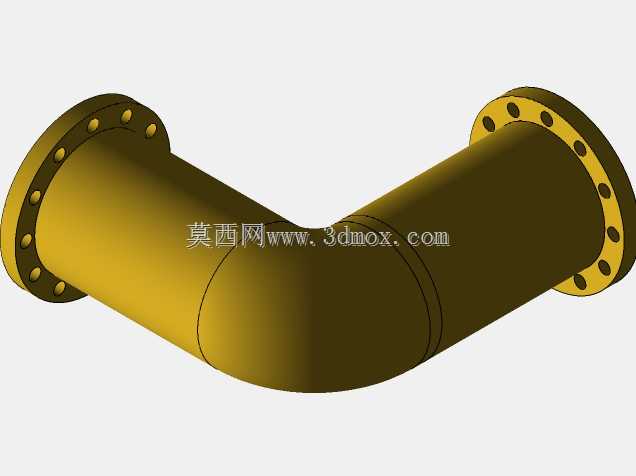

带法兰连接结构的90度弯管构件

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路布设等场景中，管路转向位置的连接件是整个管网系统可靠性的核心影响部件之一，本次呈现的带法兰90度弯管构件，正是针对中低压管路直角转向需求设计的标准连接构件。从实际工程应用的角度看，这类弯管构件不需要额外的转接配件，直接通过两端法兰与同管径的直管段、阀门、泵体进出口完成对接，能够大幅减少管路布设时的接头数量，降低管网系统的泄漏风险点。

　　设计阶段首先要考量的是管路内部的流态稳定性，弯管的弯曲半径取值没有采用过小的急弯结构，而是选取了适配常规输送工况的弯曲半径，能够有效降低流体经过转向位置时的局部阻力损失，减少流体对管壁的冲蚀磨损，尤其是在输送含固体颗粒的浆体、或者高速流动的气体介质时，合理的弯曲半径能够避免弯管外侧管壁出现局部过度磨损的问题，延长构件的实际使用寿命。两端的法兰结构采用了标准的凸面带颈法兰形式，法兰盘上的螺栓孔沿圆周均匀分布，孔位的位置度公差严格匹配通用管路法兰的安装标准，现场安装时不需要额外进行孔位配钻，能够直接与对应压力等级的法兰完成对接，法兰密封面的平面度控制在合理公差范围内，配合标准密封垫片即可满足中低压工况下的密封要求，不需要额外做密封面处理。

　　从安装边界来看，该弯管两端法兰的端面为相互垂直的空间位置，安装前需要确认两端对接管路的中心轴线保持垂直，避免法兰对接时出现强制对口的情况，强制对口会导致法兰螺栓受力不均，运行过程中容易出现密封面泄漏、甚至法兰焊缝开裂的问题。弯管的主体管段壁厚选取兼顾了结构强度与材料成本，能够承受对应压力等级下的管内介质压力，同时管段与法兰的连接位置做了平滑过渡处理，避免结构应力集中，在管路出现轻微振动、或者温度变化带来的热胀冷缩位移时，过渡位置不会出现应力断裂的问题。

　　在实际选型使用时，需要根据输送介质的特性、工作压力、工作温度匹配对应的构件材质与密封垫片类型，输送腐蚀性介质时需要对应选用耐腐蚀材质的构件，高温工况下需要选用耐温等级匹配的密封垫片，同时法兰连接的螺栓需要按照对角顺序分步拧紧，保证每个螺栓的预紧力均匀一致，避免局部预紧力过大导致法兰变形、或者预紧力不足导致密封失效。这类弯管构件在管路系统中除了完成介质流向的90度转向功能外，部分工况下还可以作为管路应力补偿的辅助构件，吸收管路系统少量的横向位移与角位移，降低管路热胀冷缩对固定支架、以及相连设备接口的附加作用力。建模过程中，法兰盘的螺栓孔阵列、弯管的扫掠路径、管壁与法兰的融合过渡都需要严格控制几何公差，保证模型导入工程装配环境时，能够与周边管路构件完成无干涉装配，避免现场安装时出现构件无法对接的问题。
