农用机械铰接式提升臂结构设计

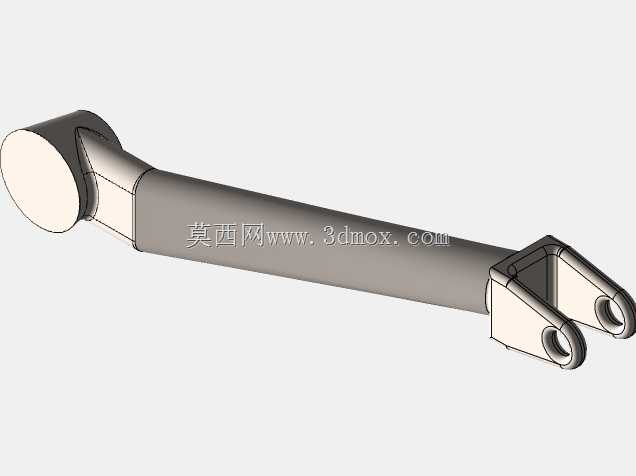

　　在农用拖拉机的后悬挂作业系统中，提升臂是连接液压提升油缸与悬挂机具的核心受力构件，日常作业中需要承担农具升降的全部载荷，同时还要传递耕作过程中地面反馈的冲击载荷，其结构合理性直接决定了悬挂系统的作业可靠性与使用寿命。这款铰接式提升臂采用长杆式主体结构，一端为圆柱铰接端，用于与拖拉机后桥壳体上的提升轴固定连接，作业时随提升轴的转动完成摆动动作，实现农具的升降控制；另一端为叉形双耳铰接结构，用于连接下拉杆或提升拉杆，通过铰接副的转动补偿农具作业时的角度偏移，避免刚性连接带来的结构应力集中。从结构设计逻辑来看，主体杆身采用等截面过渡设计，从圆柱端到叉形端的截面平滑过渡，没有出现突变的直角结构，能够有效分散作业过程中的弯曲应力与扭转应力，

　　避免应力集中导致的构件断裂风险。圆柱铰接端的端面做了加厚处理，与提升轴配合的内孔精度需要满足H7级公差要求，保证与轴的配合间隙控制在合理范围，避免作业过程中出现旷量，导致农具升降过程中出现晃动，影响耕作精度。叉形双耳端的两个铰接孔保持严格的同轴度要求，孔内预留了衬套安装位，实际装配时会压入耐磨铜衬套，降低铰接销轴的磨损速度，衬套磨损后可直接更换，无需更换整个提升臂，大幅降低后期维护成本。从安装边界来看，圆柱端的外径尺寸需要与后桥壳体上的安装座孔径匹配，安装后需要通过平键或花键与提升轴传递扭矩，因此键槽的位置与尺寸需要与提升轴的键槽完全对应，保证装配后无周向窜动。杆身的长度尺寸决定了悬挂系统的提升行程，

　　设计时需要结合液压油缸的伸缩行程、下拉杆的铰接点位置综合计算，保证农具的最大提升高度满足农艺要求，同时在提升到最高位置时，杆身不会与后桥壳体、轮胎等周边部件发生运动干涉。叉形双耳的开档尺寸需要匹配对应拉杆的连接端宽度，双耳的厚度需要根据额定提升载荷做强度校核，保证在最大载荷下双耳的变形量控制在允许范围内，避免出现开档变大导致销轴脱出的风险。在实际作业场景中，提升臂不仅要承受静态的农具重量，还要承担耕作过程中因地面不平、农具遇到障碍物带来的冲击载荷，因此杆身的截面尺寸经过了抗弯强度校核，材料通常选用中碳钢经调质处理，表面硬度控制在HB220-250之间，既保证足够的强度与韧性，又具备一定的抗冲击性能。铰接部位的润滑设计也十分关键，

　　在圆柱端与叉形端的铰接位置都设计了润滑油注油孔，日常保养时可以通过注油嘴注入润滑脂，减少铰接副的摩擦磨损，延长构件的使用寿命。不同于普通的刚性连接臂，这款提升臂的两端铰接设计让整个悬挂系统具备了一定的自由度补偿能力，在带农具转弯或者地面起伏较大的地块作业时，铰接副可以小范围转动，抵消部分额外的附加载荷，避免结构件因过载出现开裂或变形。在三维建模过程中，需要重点验证各个铰接点的运动轨迹，模拟提升臂从最低位置到最高位置的全行程摆动，检查杆身与周边部件的最小安全间隙，保证在极限位置下仍有不小于10mm的安全距离，避免作业过程中出现碰撞干涉。同时还要对叉形双耳、杆身与圆柱端过渡位置做有限元应力分析，在额定载荷1.5倍的工况下，最大应力值需要低于材料的屈服强度，保证结构的安全系数满足农业机械的设计要求。
