拖拉机前轮胎安装连接轴结构设计

　　在农用拖拉机的前桥轮边系统中，轮胎安装连接构件是承担载荷传递、定位约束的核心受力件，直接关系到前轮转向动作的平顺性、行驶过程的承载可靠性，以及复杂农田工况下的部件抗冲击能力。不同于普通运输车辆的轮边连接结构，拖拉机前轮胎安装轴需要同时应对田间碎石磕碰、泥泞路面侧向滑移、重载作业下的交变载荷，还要兼顾前轮转向时的转动自由度约束，因此在结构设计上需要平衡刚性、韧性与装配便利性。

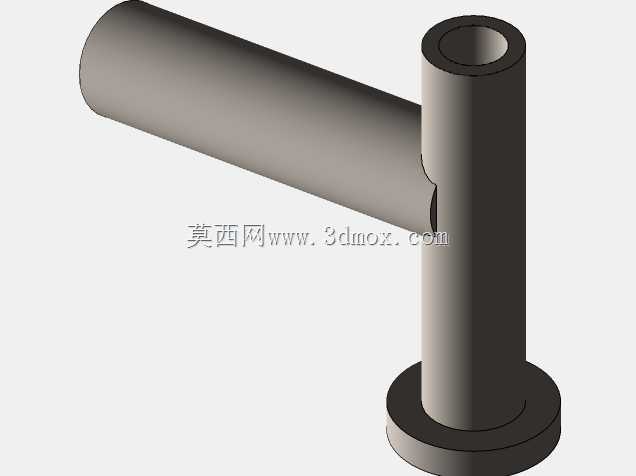

　　从结构形态来看，该构件采用正交贯通的轴体布局，垂直段为轮边安装主轴，底部设置的圆形法兰盘用于贴合前桥转向节的安装基准面，通过圆周均布的紧固件实现轴向定位，法兰盘的厚度经过载荷校核，能够抵消田间作业时轮胎受到的垂直冲击载荷，避免轴根位置出现应力集中断裂。垂直轴的内孔设计为中空结构，并非单纯为了减重，一方面可以预留轮边轮毂的润滑脂加注通道，另一方面能够降低轴体的转动惯量，在前轮转向动作时减少转向机构的操作阻力，同时中空结构的壁厚经过抗弯截面模量计算，在满足额定承载要求的前提下，尽可能降低构件的整体重量，减少前桥的非簧载质量，提升拖拉机在颠簸路面的行驶稳定性。

　　水平段的轴体与垂直轴正交焊接为一体，轴端的弧形切口是专门适配前桥转向横拉杆的连接位，能够让横拉杆球头在转向摆动过程中拥有足够的活动空间，避免极限转向角度下出现运动干涉。水平轴的外圆面经过精加工处理，表面粗糙度满足衬套压装的配合要求，压装后的衬套可以为转向摆动提供转动副支撑，减少构件之间的硬摩擦损耗。在实际装配场景中，该构件的垂直轴需要先穿入轮毂轴承内圈，轴承的预紧间隙通过轴端的锁紧螺母调整，确保轮胎转动时没有松旷量，同时不会因为预紧力过大导致轴承过热烧蚀；底部法兰盘与转向节的贴合面需要涂抹密封胶，防止田间泥水渗入连接缝隙造成紧固件锈蚀。

　　设计过程中需要重点考量安装边界的尺寸约束：垂直轴的外径需要匹配所选轮毂轴承的内圈公称尺寸，法兰盘的安装孔位分布圆直径要与对应型号拖拉机转向节的安装孔完全对齐，水平轴的伸出长度需要保证横拉杆连接后，左右前轮的转向角度差符合阿克曼转向几何要求，避免转向时轮胎出现侧滑加剧磨损。构件的材质选用调质处理的中碳结构钢，焊接位置需要做去应力退火处理，消除焊接热影响区的残余应力，防止长期交变载荷下焊缝位置出现疲劳裂纹。在田间作业场景下，该构件还需要承受轮胎传递的侧向力，比如耕地作业时前轮受到的土壤侧向阻力，因此垂直轴与水平轴的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，提升构件的抗疲劳寿命。

　　不同于后驱拖拉机的后轮固定轴，前轮安装构件需要随转向动作同步摆动，因此在尺寸设计时还要预留周边部件的运动间隙，比如与前桥桥壳的间隙、与转向节臂的间隙、与制动管路的布置间隙，确保最大转向角度下所有部件不会发生碰撞。中空的垂直轴内孔还可以穿过轮毂的气路管路，适配带中央充放气系统的高端拖拉机机型，不用额外在轴体外部走管，避免管路被田间杂草缠绕或者被碎石刮破。在维护场景中，该结构的拆卸便利性也做了考量，法兰盘的端面设置了两个螺纹顶出孔，维护时拧入顶丝即可轻松将构件从转向节的安装孔中顶出，不需要使用拉马等重型工具，适配田间作业时的快速维修需求。
