双接口异形连通腔体结构造型设计

　　这类双接口异形连通腔体结构，常应用在流体输送系统的汇流、分流节点位置，也可作为小型设备的内置介质缓冲腔体使用，在小型液压回路、气动控制单元、实验流体管路搭建场景中都能见到同类结构的身影。不同于常规等径直通管路接头，该结构的核心功能是实现两个轴向呈一定夹角的管路接口之间的平滑介质导通，同时借助中间膨大的异形腔体，降低介质流经转角位置时的局部阻力，减少紊流产生的概率，对于输送带有微小颗粒的流体介质时，也能借助腔体的缓冲作用降低颗粒对管壁的冲蚀磨损。

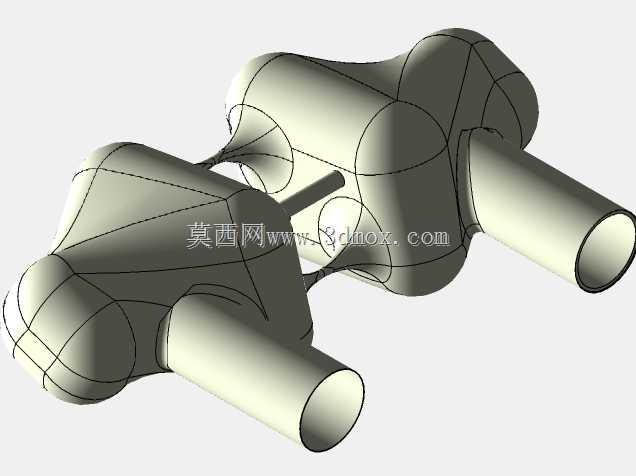

　　从设计思路来看，该结构没有采用常规的直角转接或者圆弧弯管拼接方案，而是以两个圆柱接口的端面中心为定位基准，先确定两个接口的轴向夹角与中心距参数，再通过多段曲率连续的自由曲面构建中间的连通腔体，所有曲面之间都保持G2连续过渡，不存在尖锐的转角或者曲率突变的棱边，既可以降低介质流动的阻力损失，也能避免结构在承压状态下出现应力集中的问题。建模过程中需要重点控制腔体的壁厚均匀性，整个结构的壁厚偏差控制在0.2mm以内，避免后续注塑或者金属铸造过程中出现缩孔、翘曲等成型缺陷，两个圆柱接口的外圆面预留了标准管螺纹的加工余量，接口端面设计有1x45度的倒角，方便管路安装时的导向对中，也能去除加工后的锐边避免划伤操作人员。

　　从安装边界来看，两个圆柱接口的外径尺寸匹配常规的4分标准管路规格，接口的有效连接长度为15mm，能够满足常规管接头的旋合深度要求，整个结构的最大外轮廓尺寸控制在120mm×80mm×60mm范围内，安装时不需要预留过大的操作空间，可直接集成在阀组安装板或者设备内部的管路支架上。结构中间的异形腔体外部没有设计额外的安装凸耳，实际应用时可通过管接头的锁紧力直接完成固定，若应用在振动较大的设备场景中，也可在腔体外侧的平缓曲面位置加装环形抱箍进行辅助固定，不会因为抱箍的压紧力导致腔体变形。

　　在实际选型应用时，需要根据输送介质的工作压力调整腔体的壁厚参数，常规0.6MPa以下的水、压缩空气介质输送场景，采用2mm壁厚即可满足强度要求，若输送液压油等压力更高的介质，可将壁厚提升至3mm，同时在两个接口与腔体的连接位置增加0.5mm的圆角过渡，进一步提升结构的承压能力。建模过程中需要对腔体内部的流道进行连续性检查，确保不存在曲面缝隙或者重叠面，避免后续流体仿真分析时出现计算错误，也能防止3D打印或者铸造过程中出现内部堵料、砂眼等缺陷。该结构的曲面构建逻辑也可拓展应用到多接口的汇流腔体设计中，只需要调整接口的数量、位置与角度，重新构建过渡曲面即可快速生成新的结构方案，能够大幅缩短同类异形管路接头的设计周期。
