机械传动用双耳式导向支撑座结构

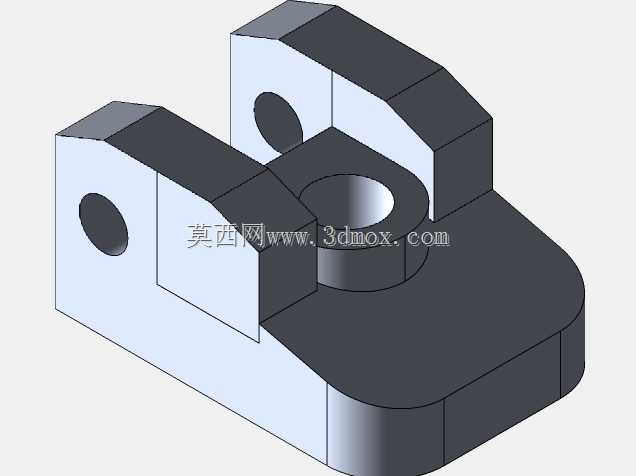

　　这款导向支撑座多用于自动化生产线的直线导向工位、工装夹具的定位铰接部位，以及小型冲压设备的滑块导向侧支撑场景，在往复直线运动的机构中承担运动方向约束、铰接载荷传递的核心作用，避免运动部件出现径向窜动、偏载卡滞的问题。从结构设计来看，整体采用一体化铣削成型的基体结构，底部为带圆角过渡的矩形安装基面，安装面做了平面度公差控制，能够保证与安装机架的面接触贴合度，避免安装后出现应力集中导致的基座变形。基座两侧向上延伸出对称的双耳支撑臂，每个支撑臂上同轴加工有圆形铰接通孔，孔位做了同轴度公差约束，用于穿装铰接销轴，连接外部摆臂或者连杆部件，双耳式的结构相比单耳支撑拥有更好的抗倾覆载荷能力，能够承受更大的侧向弯矩，

　　在频繁往复摆动的工况下不易出现支撑臂断裂的问题。基座中部凸起的带孔圆柱凸台为核心导向部位，内孔做了高光洁度加工，可与导向光轴形成滑动配合，凸台的高度经过尺寸校核，能够保证与导向轴的配合长度满足导向精度要求，避免短配合导致的轴件倾斜。设计过程中，所有的棱边都做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能够减少应力集中点，提升零件的疲劳强度，在承受交变载荷的工况下拥有更长的使用寿命。安装边界方面，底部安装基面的长宽尺寸适配常规的40系列、50系列工业铝型材安装间距，无需额外加工转接板即可直接固定在型材机架上，两侧铰接孔的中心高与中部导向凸台的中心高保持一致的尺寸链设计，能够保证铰接部件与导向部件的运动平面重合，

　　避免出现运动干涉。在实际设备运行过程中，该零件的导向内孔可根据工况需求镶嵌铜套或者直线轴承，适配不同的运动速度与载荷要求，当用于低速重载场景时，可直接采用基体本身的铸铁材质内孔做润滑槽加工，填充润滑脂即可实现长期免维护运行；当用于高速轻载的自动化工位时，可在内孔压装直线轴承，配合镀铬光轴实现低阻力的高精度直线导向。两侧的铰接孔可根据连接部件的销轴尺寸选配相应规格的铰接套，补偿加工过程中的尺寸误差，降低装配难度。整体结构没有冗余的设计特征，所有的结构特征都服务于功能需求，在保证结构强度的前提下尽可能缩减了不必要的材料去除，既控制了零件的整体重量，也降低了加工过程中的材料成本与铣削工时。从受力角度分析，

　　底部安装基面的受力点均匀分布在四个角位，对应的安装孔位设计在基面的两侧边缘，能够将上部传递的载荷均匀分散到安装机架上，避免局部载荷过大导致的机架变形；中部导向凸台与两侧支撑臂的连接部位做了圆弧过渡处理，能够分散导向部位传递的径向载荷，避免直角连接带来的应力断裂风险。在装配调试环节，该零件的对称结构设计降低了装配的对位难度，操作人员无需区分正反方向即可完成安装，铰接孔与导向孔的同轴、平行公差在加工阶段已经通过一次装夹铣削完成保证，装配时无需额外做位置度校正，能够有效缩短设备的装配调试周期。
