多工位滑动铰接连接块结构设计

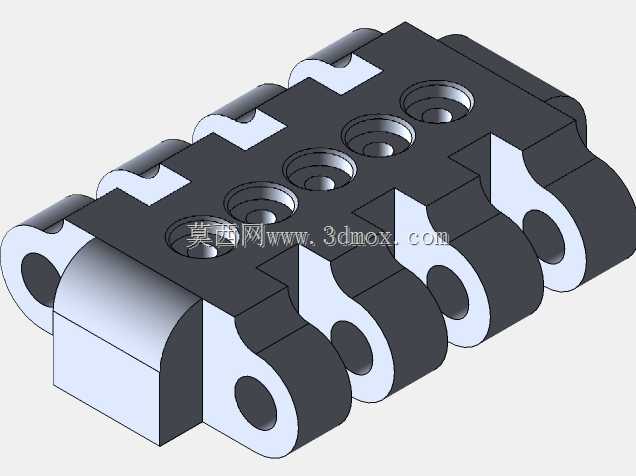

　　该滑动铰接连接块主要应用于需要实现多单元同步铰接滑动的工装夹具、自动化输送线接驳工位以及模块化工业设备的活动连接部位，在实际产线场景中，这类构件常承担多组联动臂的铰接支撑与直线滑动导向双重作用，区别于单耳铰接件，该结构可同时对接四组独立的活动臂端，实现相邻单元间的同步弯折、平移动作，常见于柔性工装的定位模组、输送线的分道换向接驳结构以及小型自动化设备的开合联动机构中。从功能特性来看，构件主体采用一体化切削成型的基体结构，基体上侧排布四个同轴度一致的沉头安装孔，可通过内六角螺栓将整个铰接块固定在滑动基座或者设备安装板上，沉孔设计可保证螺栓安装后端面不突出基体平面，避免滑动过程中与周边构件产生运动干涉。

　　基体下侧延伸出四个等间距排布的单耳铰接座，每个铰接座上加工有同轴的通孔，用于穿装铰接销轴，相邻铰接耳的间距经过公差匹配设计，可保证对接的活动臂在绕销轴转动时不会出现相邻臂的摩擦卡滞，同时耳座外侧做了圆弧倒角处理，既减少了应力集中风险，也避免了装配过程中锐边划伤操作人员或对接零件表面。设计过程中优先考虑了滑动工况下的受力稳定性，基体上侧的滑动贴合面做了平面度公差控制，安装后可与配套的导轨面或者安装基准面完全贴合，滑动过程中不会出现偏载翘曲的问题；四个铰接耳的销轴孔采用同轴度统一加工工艺，保证穿装销轴后，四组对接臂的转动轴线处于同一直线上，避免多臂联动时出现运动卡滞、受力不均导致的销轴变形问题。安装边界方面，

　　该铰接块的整体宽度适配常规20系列工业铝型材的安装槽距，上侧四个沉孔的孔距与铝型材的中心槽距完全匹配，可直接通过T型螺栓固定在铝型材搭建的设备机架上，无需额外加工转接板；铰接耳的内孔直径适配常规直径6mm的标准圆柱销轴，可直接采购标准销轴完成装配，降低非标零件的采购成本。构件的滑动行程受配套导轨的长度限制，自身结构在滑动方向上的端面做了让位斜角设计，当滑动到行程端点时，不会与导轨端部的限位块发生硬碰撞，斜角结构可引导构件平稳停靠在限位位置。在实际使用场景中，这类多耳滑动铰接块常替代多个独立的单耳铰接座，既减少了安装时的对齐调试工作量，也避免了多个独立铰接座安装时出现的轴线偏移问题，尤其在多臂同步联动的机构中，

　　一体化基体的结构刚性远优于多个独立铰接件拼接的结构，可承受更大的径向铰接载荷，不会出现长期使用后铰接座移位、联动精度下降的问题。针对滑动摩擦的工况，基体的上滑动面可根据使用场景选择是否加装自润滑垫片，沉孔的深度预留了垫片的安装空间，加装0.5mm厚度的聚四氟乙烯垫片后，螺栓锁紧后仍可保证垫片被压紧不脱落，滑动过程中可有效降低摩擦阻力，减少基体表面的磨损，延长构件的使用寿命。铰接耳的厚度经过受力校核，在承受单臂100N的径向载荷时，耳座根部的弯曲应力处于材料许用应力范围内，不会出现耳座断裂变形的问题，同时耳座根部做了R角过渡处理，进一步分散应力集中点，提升长期交变载荷下的结构可靠性。
