机械连接用异形铰接支点结构件

　　这类异形铰接支点结构件，在各类需要实现摆动连接、载荷传递的机械结构中应用十分广泛，小到轻工自动化设备的连杆传动机构，大到工程机械的作业臂铰接点位、农用机械的悬挂连接部位，都能见到这类结构的身影。它的核心作用是作为两个相对摆动构件之间的连接载体，既要承受构件传递来的拉压、剪切复合载荷，又要为铰接销轴提供稳定的安装定位基准，保证铰接副转动顺畅无卡滞，同时控制铰接点位的旷量在设计允许范围内，避免长期运行后出现结构松垮、异响等问题。

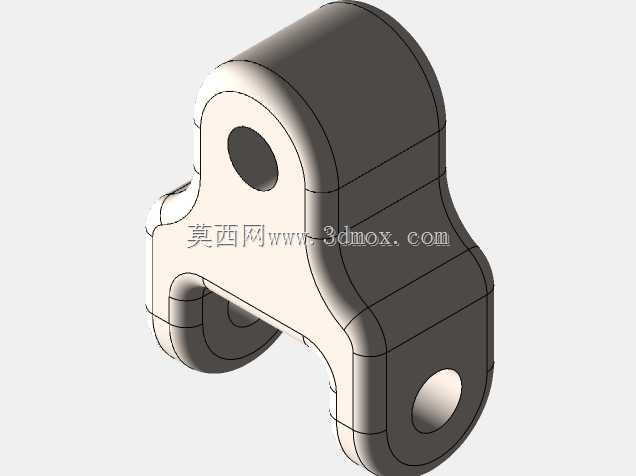

　　从结构设计逻辑来看，这个支点件采用了非对称的异形轮廓，没有采用规则的矩形或者圆形毛坯，而是顺着载荷传递路径做了轮廓的优化，三个带安装孔的连接点位分别对应不同的连接对象：上方的单孔位主要用于连接固定端的安装座，下方两个错位分布的孔位则分别对接两个做相对摆动的活动连杆，这种三孔布局可以在有限的安装空间内，实现一个支点同时承载两组铰接副的功能，相比分开设置两个独立铰接座的方案，能大幅减少安装占用空间，同时减少紧固件的使用数量，提升装配效率。

　　在结构强度设计上，整个零件的壁厚做了差异化分配，在孔位周边也就是应力集中的核心区域，做了局部的加厚处理，同时在孔与孔之间的连接筋位置，做了平滑的圆弧过渡，避免直角结构带来的应力集中问题，防止设备在承受冲击载荷时出现应力开裂。零件的外轮廓边缘全部做了圆角处理，一方面是减少加工过程中的锐边磕碰风险，避免装配时划伤操作人员或者损坏相邻零件的表面防护层，另一方面也能优化零件的锻造或者压铸成型工艺性，减少成型过程中出现的缺料、应力残留问题。

　　从安装边界来看，这个支点件的三个安装孔的孔位同轴度、孔端面与孔轴线的垂直度都有较高的公差要求，上方孔位的轴线与下方两个孔位的轴线保持平行，保证铰接销轴装入后，连杆摆动时不会出现别劲的情况。孔的内径尺寸按照常用的铰接销轴标准系列设计，不需要额外加工衬套就能直接适配标准销轴，也可以根据实际载荷需求，在孔内压装自润滑铜套或者滚针轴承，提升铰接副的耐磨性能，延长部件的维护周期。零件的整体厚度控制在适配常规连杆安装间隙的范围内，安装时不需要额外调整相邻构件的间距，就能直接完成装配，适配性较强。

　　在实际使用场景中，这类支点件往往处于传动链路的核心受力位置，设计时除了考虑静态载荷下的强度储备，还要充分考虑交变载荷下的疲劳性能，因此在结构过渡区域没有设置突兀的截面突变，所有的轮廓变化都采用渐变式设计，让载荷传递路径更加平顺，减少交变应力下的疲劳损伤风险。同时零件的两个侧面为平整的加工面，安装时可以紧贴相邻构件的安装端面，保证受力时接触面受力均匀，不会出现局部压溃的问题。对于需要在户外或者腐蚀环境下使用的场景，这类零件还可以在加工完成后做镀锌、达克罗等表面处理，提升防锈耐腐蚀能力，不需要改动主体结构就能适配不同的工况需求。

　　在建模实现层面，这个零件的建模过程需要重点关注各个孔位的位置度约束，以及过渡曲面的顺滑性，先通过草图绘制三个孔位的中心定位尺寸，确定整体的轮廓边界，再通过拉伸生成基础实体，之后对各个棱边做倒圆角处理，对孔位周边做局部的特征加厚，最后校验各个安装面的平面度、孔位的同轴度是否符合设计要求，同时要核对整体的外形尺寸是否在预设的安装空间范围内，避免出现装配干涉问题。建模时还要考虑后续工程图输出的便利性，所有的特征都采用参数化设计，方便后续根据不同的载荷需求调整孔距、壁厚、孔径等参数，快速衍生出适配不同吨位、不同安装空间的系列化支点产品。
