车辆底盘桁架结构模态分析仿真模型

　　在整车研发流程里，底盘承载结构的动态特性直接决定了行驶过程中NVH表现、结构疲劳寿命以及操稳响应的一致性，这套桁架式底盘结构的模态分析模型，正是针对非承载式车身配套的管式车架做的动力学特性验证环节产出。日常工程场景中，这类管式桁架底盘多应用在场地赛车、小型越野特种车辆、低速作业改装车上，区别于冲压焊接的量产乘用车底盘，桁架结构依靠管材的空间排布实现载荷的多路径传递，在控制整备质量的前提下获得更高的扭转刚度与弯曲刚度，但空间杆系的连接节点多、固有频率分布复杂，很容易和路面激励、动力总成激励产生耦合共振，必须在设计阶段通过模态仿真提取各阶振型与固有频率，提前规避共振风险。

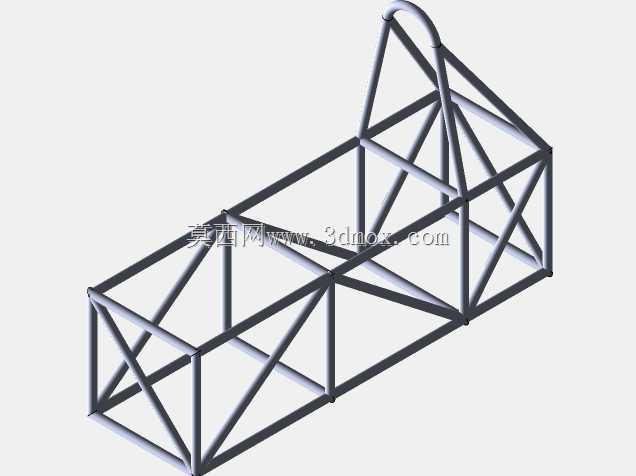

　　从结构设计思路来看，这套底盘的主纵梁采用连续通长的矩形管材布置，沿整车X向贯穿前后悬安装点，横向支撑梁按照等间距原则排布在纵梁之间，同时针对座舱区域、动力总成安装区域、悬架硬点区域额外增加斜向支撑杆，形成三角形稳定结构，避免局部出现无支撑的大跨度杆段——这类大跨度杆段如果缺少斜撑约束，很容易在低阶模态下出现局部大幅振动，直接影响安装在对应位置的部件工作稳定性，比如安装在桁架上的转向机支架如果处于振型腹点位置，行驶中会出现转向打手、路感异常抖动的问题。做模态分析时，首先要对所有杆单元的连接节点做共节点处理，不能出现节点脱离、自由度耦合遗漏的问题，否则计算出的振型会出现不符合实际的局部刚体位移，完全失去工程参考价值。

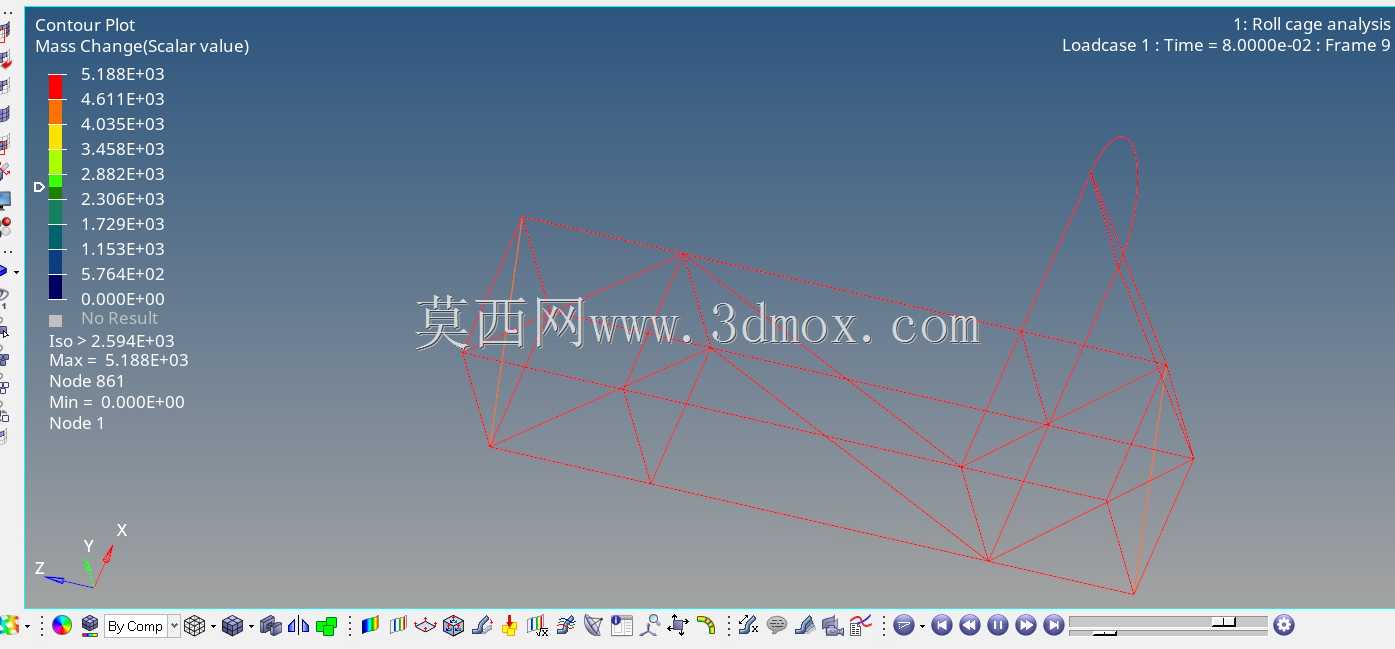

　　关于安装边界的处理，这套模型在做自由模态分析时没有施加额外约束，提取的是结构本身的固有特性，对应实际装车场景中，需要重点关注前6阶刚体模态之后的弹性模态，一般要求一阶弯曲模态频率高于路面激励的主要频率区间，一阶扭转模态频率要和动力总成怠速时的激励频率错开至少3Hz以上，避免怠速停车时出现整车抖动。如果是做约束模态分析，则需要在前后悬架的安装硬点位置施加对应刚度的弹簧单元模拟悬架衬套的约束特性，更贴近实际行驶时的结构约束状态，计算出的振型结果可以直接指导后续的阻尼片布置、加强筋位置优化。

　　从结构尺寸的工程逻辑来看，桁架管材的外径、壁厚选择直接和模态频率挂钩，在初步设计阶段可以通过等截面梁的固有频率计算公式做初步估算，再通过有限元仿真做精细化调整，不需要盲目加大管材规格造成整备质量超标。比如主纵梁如果选用外径40mm、壁厚2mm的无缝钢管，搭配25mm外径、壁厚1.5mm的斜撑杆，在1.8m轴距、1.4m轮距的尺寸边界下，一阶弯曲模态可以做到45Hz以上，完全满足常规非道路车辆的动态特性要求。另外需要注意的是，所有杆系的交汇节点要尽量避免三根以上管材在同一位置非正交交汇，否则焊接时会出现应力集中，同时在模态振型中这类节点往往是应力集中的高发位置，长期振动下容易出现焊缝开裂的问题。

　　在实际工程应用中，模态分析的结果除了用来规避共振，还可以为后续的瞬态动力学分析、频响分析提供基础数据，比如在通过颠簸路面时，底盘结构的动态响应放大系数就和各阶模态的阻尼比直接相关，提前掌握振型分布，就可以在振动幅度最大的位置布置加速度传感器做实车验证，减少试验阶段的传感器布置工作量，缩短研发迭代周期。很多初级工程师在做这类桁架底盘建模时，容易忽略管材之间的焊缝模拟，直接用共节点处理所有连接，实际上对于承受大载荷的关键节点，需要用刚性单元或者壳单元模拟焊缝的连接刚度，否则计算出的局部模态频率会比实际值偏高，导致后续优化方向出现偏差。另外，做网格划分时，杆单元的长度不能过长，每段管材至少划分2个以上单元，否则无法准确捕捉杆段的弯曲振型，尤其是斜撑杆的网格精度，直接影响局部模态的计算准确性。
