汽车前轮轮毂连接支撑结构三维数模

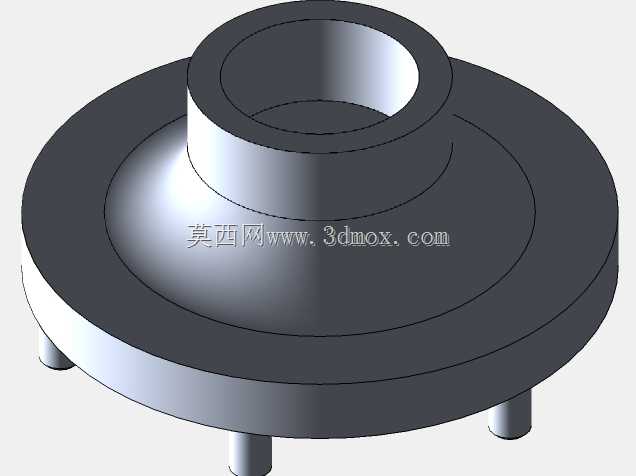

　　在商用车与乘用车的底盘轮端系统中，前轮毂承担着连接转向节、制动总成与车轮轮辋的核心作用，是整车行驶过程中传递垂向载荷、横向力矩与制动力矩的关键承载部件。从实际装车场景来看，该部件位于前轮轮腔内部，内侧通过轴承配合安装在转向节轴颈上，外侧通过端面均布的柱状定位柱与车轮轮辋的安装孔位精准对位，配合锁紧螺母实现车轮的轴向固定，上部的凸台筒状结构则为轮毂轴承提供安装定位基准，同时预留了轮毂油封、防尘盖的装配空间，避免行驶过程中泥水、沙尘侵入轴承滚道造成磨损失效。

　　从功能特性层面分析，该前轮毂结构采用了阶梯式回转设计，主体承载盘为大直径圆盘结构，有效增大了与轮辋结合面的接触面积，降低单位面积的压应力，避免长期交变载荷作用下结合面出现压溃变形；中部过渡段采用圆弧曲面衔接，而非直角过渡结构，这一设计思路是为了规避应力集中问题——轮端部件在车辆过坎、转向、制动时会承受多维度的交变载荷，直角过渡位置极易在循环应力作用下萌生疲劳裂纹，圆弧过渡可以将应力流线平滑引导，大幅提升部件的疲劳寿命。下部伸出的三个柱状定位销，其直径与伸出长度经过匹配计算，既能够在装配时为轮辋提供径向定位，避免轮辋安装时出现孔位错位，又能在车辆急加速、急制动时承担部分剪切载荷，分担连接螺栓的受力负荷，降低螺栓断裂的风险。

　　在设计过程中，首先需要明确安装边界条件：内侧轴承安装位的内径尺寸需要匹配对应车型的转向节轴颈直径，同时要满足轴承外圈的过盈配合公差要求，过盈量过小会导致轴承外圈在轮毂内转动出现跑圈故障，过盈量过大则会造成装配困难，甚至压装时导致轴承滚道变形影响旋转精度。上部凸台的外径尺寸需要匹配制动盘的中心定位孔，保证制动盘与轮毂的同轴度，避免制动时出现制动抖动的问题；凸台的高度则要兼顾油封的安装压缩量与防尘盖的扣合空间，保证密封结构的可靠性。主体承载盘的外径尺寸需要避开制动卡钳的运动包络，避免转向或悬架跳动时轮毂与卡钳发生运动干涉，同时盘体厚度需要经过强度校核，在最大垂向冲击载荷（比如车辆以较高速度通过减速带或坑洼路面时，轮端冲击载荷可达静载荷的3-5倍）作用下，盘体的最大变形量要控制在允许范围内，避免因变形过大导致轴承偏磨、车轮定位参数失准。

　　从安装流程的适配性来看，该结构的设计充分考虑了售后维修与生产线装配的工艺性：定位柱的端部做了小倒角处理，方便轮辋安装时的导向导入，无需反复调整孔位即可快速对位；筒状结构的内孔两端都做了倒角，既方便压装轴承时的导入，也能避免压装过程中孔口锐边切伤轴承外圈的橡胶密封件。承载盘背面的平面度要求控制在0.05mm以内，保证与制动盘结合面的贴合度，避免因贴合面不平导致制动盘端面跳动量超差，引发高速制动时方向盘抖动的故障。在材料选型的适配性上，该结构的壁厚设计适配球墨铸铁或者铸造铝合金的铸造工艺，不同壁厚位置采用了均匀过渡的设计，避免铸造过程中出现缩孔、缩松等铸造缺陷，关键承载位置的壁厚经过加厚处理，非承载位置适当减薄，在保证结构强度的前提下尽可能降低部件自重，减少簧下质量，提升整车的操控响应性与行驶平顺性。

　　实际路试工况下，该轮毂结构需要同时承受多个方向的载荷：车辆直线行驶时主要承受垂向的载荷，将车身重量通过悬架、转向节传递到轮毂，再通过轮辋传递到轮胎与地面；车辆转向时，除了垂向载荷外还要承受横向的侧向力，尤其是高速过弯时侧向力可达车辆自重的0.8-1.2倍，这就要求轮毂的盘体与定位柱的连接位置有足够的连接强度，避免侧向力作用下定位柱断裂；车辆制动时，制动力矩通过制动盘传递到轮毂，再通过轮毂传递到轮辋驱动车辆减速，这时候轮毂与轴承的配合面、定位柱与轮辋的配合面都会承受较大的剪切力矩，设计时需要对这些位置的抗剪切强度进行校核，保证在最大制动力矩作用下不会出现剪切失效。此外，该结构的回转精度设计也十分关键，内孔与定位柱的位置度公差需要控制在0.03mm以内，保证车轮安装后的径向跳动与端面跳动满足要求，避免高速行驶时车轮出现摆振，影响行驶稳定性与轮胎的异常磨损。
