带安装耳弧形瓦状枢轴支撑结构

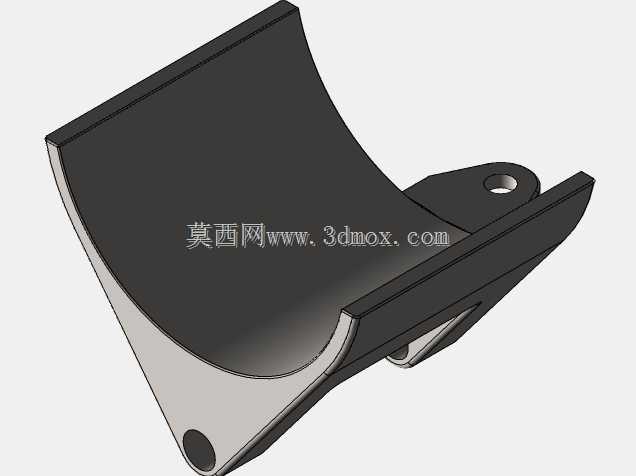

　　这类弧形瓦状带安装耳的枢轴结构，常出现在需要绕固定轴做小角度往复摆动的重载机械铰接部位，比如工程机械工作装置的连杆铰接处、农用机具的翻转支撑位、输送设备的张紧摆臂连接端，核心作用是为转动的销轴提供半包裹式的支撑接触面，同时通过一体成型的安装耳实现与相邻构件的刚性固定，避免销轴在受径向载荷时出现局部应力集中导致的变形或磨损。从结构形态来看，主体采用半圆弧瓦面设计，弧面的曲率半径与适配销轴的半径保持严格的公差配合，接触面的粗糙度需要控制在合理区间，既保证转动副的灵活度，又能在长期承受交变载荷时减少磨粒磨损的产生，瓦面的轴向宽度根据承载载荷的大小做对应匹配，宽幅瓦面可以有效分散单位面积的接触压力，适合重载工况下的使用需求。

　　设计时首先要确定铰接点的受力边界，需要核算径向载荷的最大值、摆动角度范围、工作环境的粉尘与润滑条件，瓦体的壁厚根据材料的屈服强度做安全系数校核，通常这类支撑件会选用中碳钢或者合金结构钢制作，部分有轻量化需求的场景也会采用高强度铸铝合金，但重载场景下还是以钢制件为主，部分需要高耐磨的工况会在瓦面内侧镶嵌铜合金衬层，降低转动摩擦系数同时提升耐磨寿命。一体延伸出的安装耳上开有同轴的销轴孔，这个孔的位置度要求较高，需要保证与瓦面弧心的同轴度公差，否则安装后会出现销轴卡滞、转动阻力过大的问题，安装耳与瓦体的衔接位置做了三角形的加强筋过渡，避免在受侧向载荷时出现衔接处的应力断裂，瓦体另一端的小孔是润滑脂注油通道的出口，

　　安装后可以通过这个孔定期向转动接触面加注润滑脂，形成持续的油膜保护，减少干摩擦带来的损耗。安装边界上，瓦面的开口方向需要朝向销轴的装入侧，安装耳的固定孔位需要与相邻构件的安装面完全贴合，固定螺栓的预紧力要按照设计扭矩施加，避免工作时出现松动移位，瓦体的轴向两端需要预留足够的挡圈安装空间，防止销轴在转动过程中出现轴向窜动，整个结构的外形轮廓需要避开相邻摆动构件的运动轨迹，防止工作过程中出现运动干涉。这类结构相比整环式的轴套，最大的优势是安装拆卸更加便捷，不需要将销轴完全从铰接点抽出就可以完成支撑件的更换维护，在空间受限、维护操作空间不足的设备铰接点上应用十分广泛，设计时还要考虑工作环境的腐蚀因素，如果是在户外潮湿或者有腐蚀介质的场景下使用，表面需要做镀锌或者喷塑的防腐处理，延长构件的使用寿命，瓦面的边缘做了倒角处理，既方便销轴的装配导入，也能避免锐边在装配过程中划伤操作人员或者损坏密封件。
