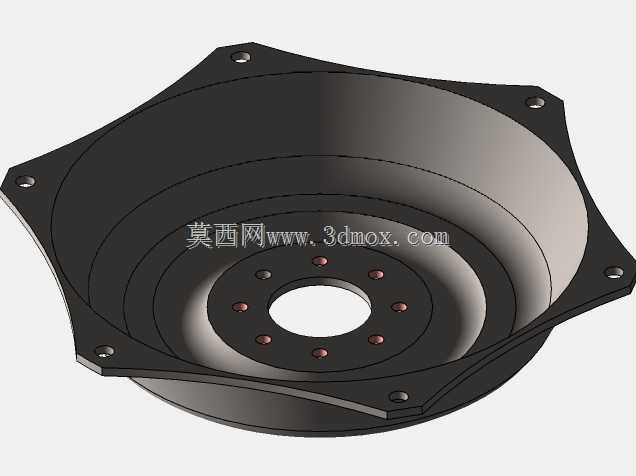

盘式多安装位后缘支撑结构件

　　这类盘式后缘支撑构件，多应用在旋转类流体机械的叶轮端、风机风轮的后缘定位场景，也会在部分离心式传动组件的端侧支撑环节使用，核心作用是承接旋转构件的径向定位载荷，同时通过周向分布的安装耳位，将旋转组件的动载荷均匀传递到设备的固定机壳上，避免旋转部件运行中出现径向窜动，降低动平衡失准带来的振动损耗。从结构设计逻辑来看，构件主体采用阶梯式盘型腔体结构，中心预留的通孔是为了适配传动轴的穿装需求，孔周环形分布的小孔用于和旋转轮毂做螺栓锁附，锁附点位采用环形等距排布，能保证螺栓预紧力均匀作用在轮毂贴合面上，避免局部应力集中导致的连接松动。外围延伸出的带孔安装耳，采用非对称周向布局，每个耳位都做了局部加厚处理，安装孔位处预留了沉头空间，

　　能让螺栓安装后端面保持齐平，不会突出构件表面干涉周边旋转部件的运动轨迹。盘体的阶梯型凹陷结构，一方面是为了适配轮毂端的凸台结构，实现安装时的快速对位，减少装配过程中的找正时间，另一方面阶梯结构能在不额外增加整体厚度的前提下，提升盘体自身的抗扭刚度，抵消旋转过程中传递到支撑件上的切向载荷。设计过程中需要重点考量安装边界的匹配度，首先要确认中心通孔与传动轴的配合间隙，既要保证装配时能顺利穿轴，又要避免间隙过大导致的同轴度偏差；其次周向安装耳的孔位中心距需要和机壳端的安装螺柱位置完全匹配，耳位的外伸长度要控制在周边部件的运动包络范围之外，防止运行中出现刮碰。盘体的内腔深度需要和轮毂的嵌入深度匹配，保证轮毂装入后贴合面完全接触，

　　不会出现悬空支撑的情况，否则螺栓锁附后会导致盘体变形，影响旋转部件的端面跳动精度。这类支撑件在实际选型应用时，还要根据设备的额定转速调整盘体的厚度参数，高转速工况下需要适当提升盘体的结构刚度，同时做对应的动平衡校核，避免支撑件自身的质量不均带来额外振动。构件的边缘都做了圆弧过渡处理，没有尖锐的直角棱边，一方面能减少加工过程中的应力集中，提升构件的疲劳强度，另一方面也能降低流体经过构件表面时的风阻损耗，在高速旋转的流体设备中，这类细节处理能有效降低运行时的风噪，提升设备整体的运行稳定性。安装耳与盘体主体的连接位置做了渐变加厚的过渡结构，避免截面突变带来的应力集中，在承受交变载荷的工况下，这种过渡结构能大幅提升连接位置的抗疲劳寿命，减少长期运行后耳位断裂的风险。中心孔周的锁附孔位，每个孔周边都做了微小的凸台处理，锁附时凸台会先与轮毂表面贴合，保证螺栓预紧力能集中作用在连接点位，不会因为盘面的平面度误差导致锁附不实。
