车载提升臂安装支座结构设计

　　在车载作业类装备的结构布局中，提升臂安装构件是连接车架主体与作业执行臂的核心承载部件，这类构件的设计合理性直接决定了臂架举升作业的稳定性、载荷传递效率以及长期使用的结构可靠性。从实际工程应用场景来看，这类安装支座多应用在具备自装卸、举升作业功能的专用车辆上，比如随车起重运输车、自装卸式垃圾车、高空作业车等车型，需要承担臂架举升过程中传递的垂直载荷、侧向倾覆力矩以及作业过程中的交变冲击载荷，是臂架系统与车架之间载荷传递的关键节点。

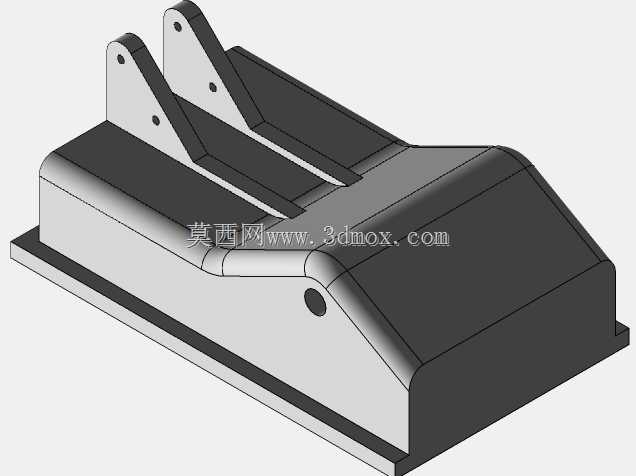

　　从结构功能特性来看，该安装构件采用一体化铸造成型的基座搭配双铰接耳板的组合结构，基座部分为大面贴合的安装基准面，能够与车架的纵梁上翼面实现完全贴合，通过均布的安装孔位采用高强度螺栓实现与车架的刚性连接，避免局部应力集中导致的连接失效。上部的双铰接耳板采用对称式布局，耳板上的同轴铰接孔用于穿装铰接销轴，与提升臂的根部形成转动副，为提升臂的俯仰举升动作提供稳定的回转支点。双耳板的设计相比单耳板结构，能够大幅提升铰接部位的抗侧向载荷能力，避免臂架受侧向力时出现耳板变形、销轴弯折的问题，同时对称的受力结构能够让载荷均匀传递到下部基座，减少基座的偏载受力。

　　在设计思路的考量上，这类构件首先要匹配整车的载荷边界，根据提升臂的最大举升重量、最大作业幅度计算出铰接点的最大支反力，以此为依据确定耳板的厚度、铰接孔的直径以及基座的壁厚，同时在耳板与基座的连接位置设置大圆弧过渡结构，避免应力集中导致的疲劳开裂。基座的外形采用流线型的变截面设计，在保证结构强度的前提下尽可能去除非承载区域的冗余材料，实现构件的轻量化，降低整车的整备质量。铰接孔的位置精度是设计中的核心管控要点，双耳板的铰接孔同轴度需要严格控制在公差范围内，否则会导致销轴安装卡滞，作业过程中出现偏磨，大幅缩短销轴与衬套的使用寿命，因此在建模过程中需要对孔位的同轴度、端面垂直度设置严格的形位公差要求。

　　从安装边界的尺寸匹配来看，基座底部的安装面尺寸需要匹配对应车型车架纵梁的上翼面宽度，安装孔的孔位间距需要与车架上的预留安装孔位完全对齐，避免现场安装时出现孔位错位需要二次加工的问题。上部铰接耳板的开档尺寸需要与提升臂根部的连接端宽度精准匹配，预留合适的装配间隙保证臂架转动顺畅，同时间隙不能过大，避免作业过程中出现臂架横向窜动。铰接点的高度位置需要结合提升臂的举升行程、油缸的安装距进行综合匹配，保证举升过程中油缸的行程利用率最优，同时避免臂架在最低位和最高位时出现运动干涉。在实际建模过程中，还需要同步完成构件的运动仿真验证，模拟提升臂全行程举升过程中安装支座与臂架、油缸、车架周边构件的相对位置，确认无运动干涉后再锁定结构尺寸，同时对构件进行有限元强度校核，在最大载荷工况下验证结构的应力分布，确保最大应力值低于材料的许用应力，对于应力集中的过渡区域适当加大圆角半径，优化应力分布状态，提升构件的疲劳寿命。这类安装构件在实际生产中多采用铸钢材质，成型后需要对安装贴合面、铰接孔内表面进行机加工，保证装配面的平面度和孔的尺寸精度，铰接孔内通常会压装耐磨铜套，减少铰接转动过程中的磨损，后期维护时仅需更换衬套即可，无需更换整个支座构件，降低全生命周期的维护成本。
