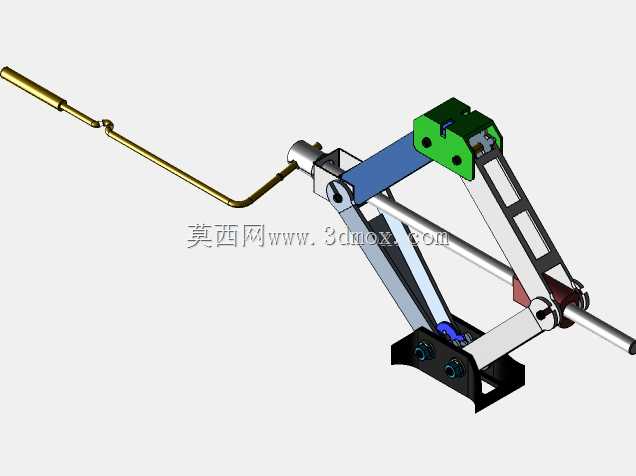

剪式车载手摇顶升支撑结构

　　日常车辆维保场景里，这类剪式手摇顶升结构是随车应急工具里普及率极高的品类，和液压顶升设备比，它没有密封油路老化泄压的隐患，纯机械铰接的传动链路能在-30℃到60℃的宽温环境下稳定工作，不管是北方冬季露天换胎，还是南方夏季高速应急处置，都不会因为介质性能变化出现顶升力衰减的问题。从结构设计逻辑来看，整套机构的核心受力框架采用两组对称布置的交叉铰接剪臂，上下两端分别连接支撑托座与底部承力底座，铰接点全部采用销轴加耐磨衬套的配合形式，既保证剪臂开合过程中的转动顺滑度，又能在长期承受交变载荷时减少铰接位置的磨损量，避免出现顶升过程中卡滞、晃量过大的问题。驱动端采用长摇臂配合丝杆传动的结构，丝杆的螺距经过匹配计算，

　　摇动手柄时的输入扭矩控制在普通人单手可稳定输出的15N·m以内，不需要额外加接延长杆就能完成额定载荷的顶升作业，丝杆两端的限位结构会在剪臂开合到极限位置时自动锁止行程，避免操作过度导致结构脱开。支撑托座的顶部开有适配车辆底盘顶升加强筋的卡槽，作业时卡槽能卡住底盘的指定承力位置，不会因为车辆轻微晃动出现托座滑脱的风险；底部底座采用加宽的冲压成型结构，接触地面的一侧压有防滑齿纹，在沥青、水泥甚至压实的土路表面都能提供足够的静摩擦力，避免顶升过程中底座侧滑。整套结构收拢后整体厚度不超过60mm，长度控制在400mm以内，可以直接放入车辆后备箱的工具槽内，不会占用过多储物空间，展开后的最大顶升高度能满足家用轿车、

　　城市SUV的轮胎离地间隙需求，最低收拢高度可以适配底盘较低的轿跑车型的顶升位插入需求。设计过程中对剪臂的受力做了针对性的优化，剪臂的截面采用冷弯成型的异型槽钢，在不增加整体重量的前提下提升了截面的抗弯模量，铰接点的位置经过多轮迭代，保证在整个顶升行程内，丝杆的受力角度始终处于传动效率最高的区间，不会出现行程中段摇动力矩突然陡增的问题。和其他同类顶升结构比，这套结构的摇臂采用可拆卸式设计，摇臂和丝杆驱动端通过快插销轴连接，不需要使用时可以将摇臂取下单独放置，进一步缩小收纳体积，摇臂的手柄位置套有防滑绝缘胶套，冬季操作时不会出现金属粘手的问题，也能避免操作过程中手部打滑。在实际维保作业中，这类结构除了用于车辆换胎、底盘检查时的顶升支撑，

　　还可以作为小型设备安装时的高度微调支撑件，在没有电源、没有液压动力源的户外场景下，仅靠人工操作就能完成数吨载荷的稳定顶升，而且纯机械结构的故障率极低，只要定期给铰接销轴、丝杆涂抹润滑脂，就能保证十数年的使用寿命，不需要像液压工具那样定期更换密封件、补充传动介质。结构的所有受力部件都做了表面防锈处理，剪臂、底座、托座采用喷塑工艺覆盖表面，丝杆采用镀锌钝化处理，即使长期放在潮湿的后备箱内，也不会出现锈蚀卡滞的问题，各个铰接位置的衬套采用自润滑材质，即使长期不做润滑维护，也不会出现转动卡涩的情况。
