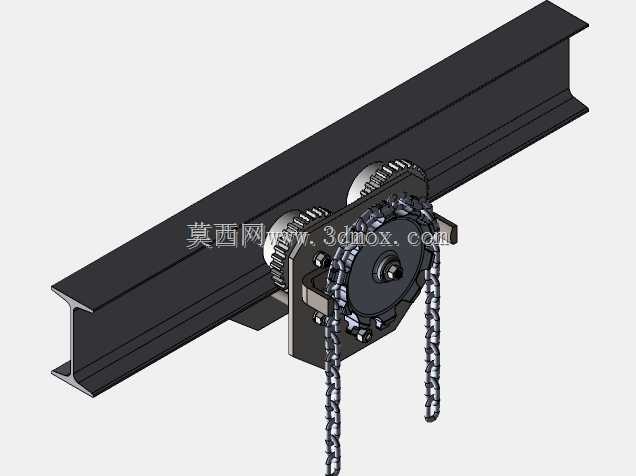

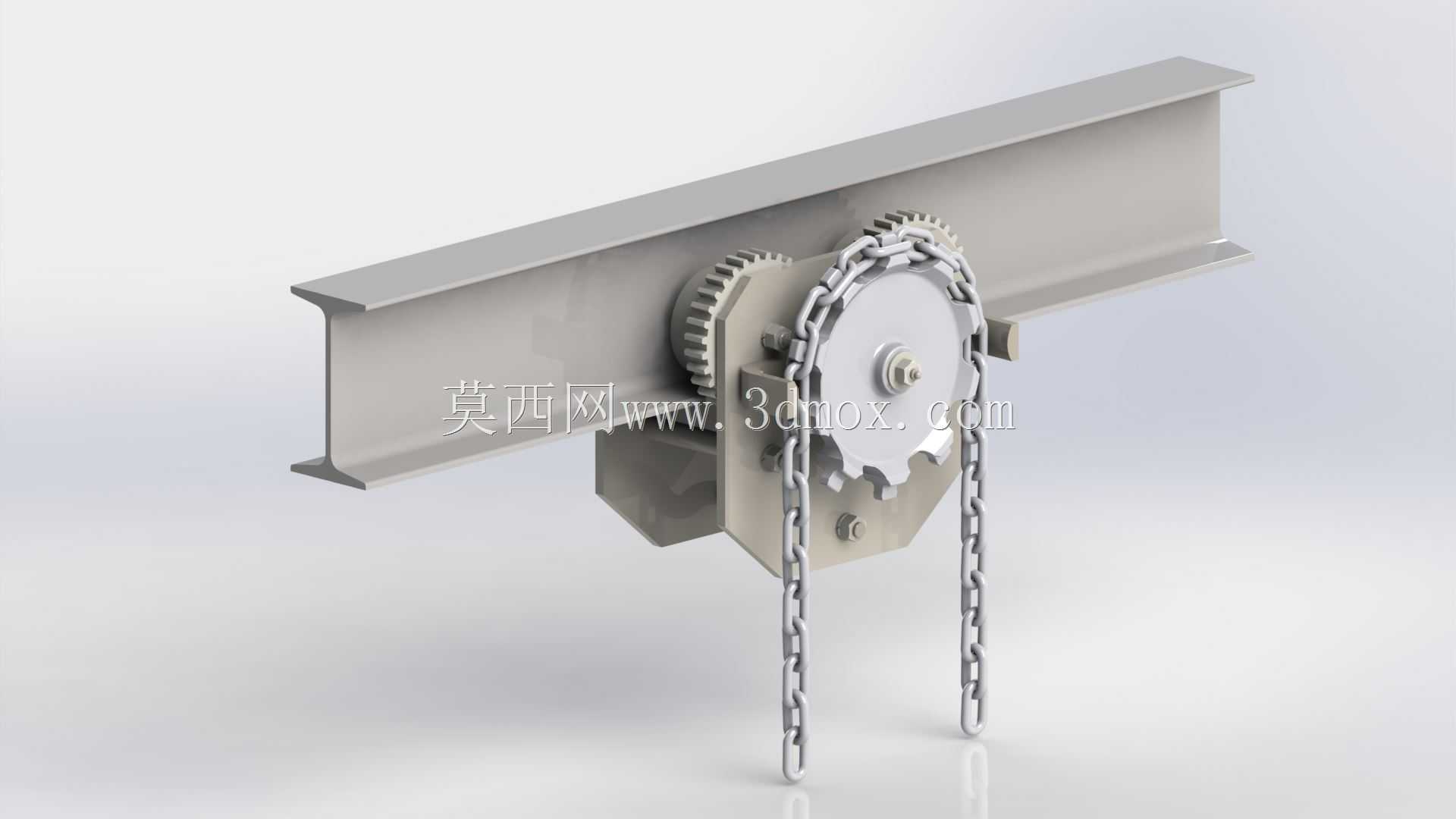

工字钢轨道手动链轮牵引行走机构

　　这套链轮牵引行走机构适配标准热轧工字钢轨道，主要用于车间内无动力源场景下的重物移位作业，常见于小型机加工车间的工位间物料转运、仓储区域轻型货物的短距离调运，也可作为简易起重设备的行走端配套结构，无需外接电源或气动动力源，操作人员通过垂落的环形链条即可驱动机构沿轨道往复移动，适配低频次、小载荷的移位需求，相比电动行走机构结构更简单，后期维护成本极低，在无供电的野外临时作业场景也能正常使用。

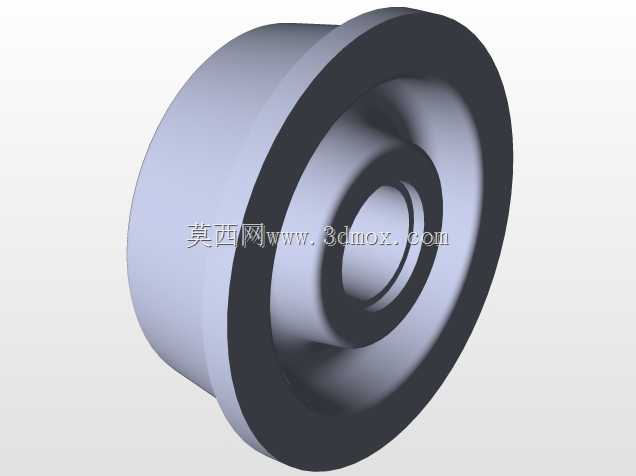

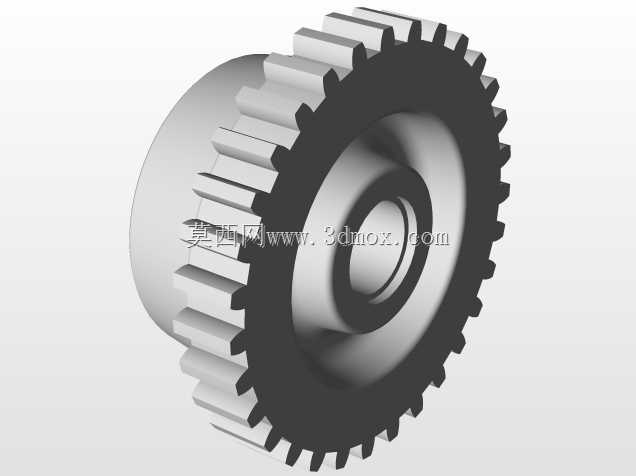

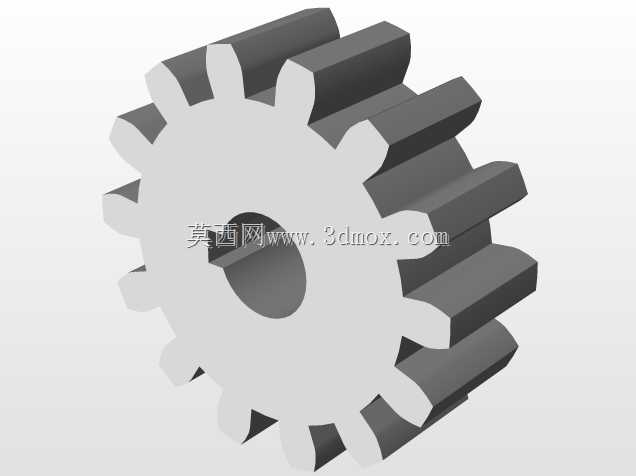

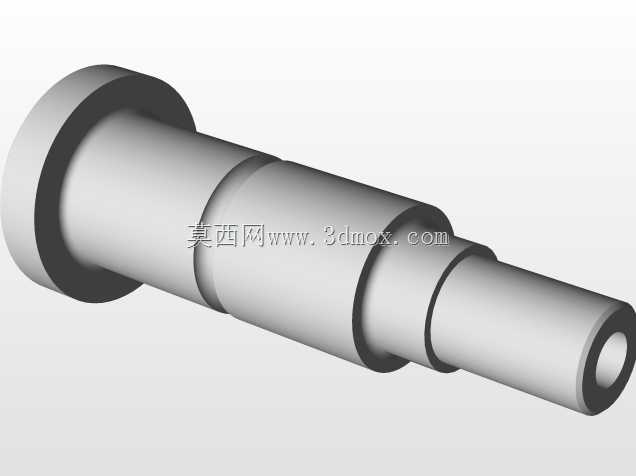

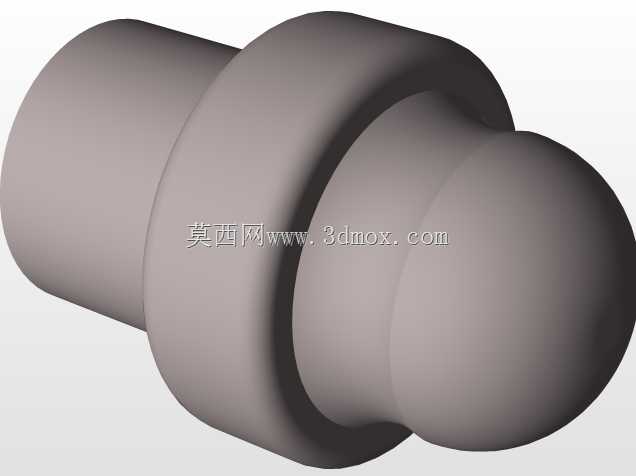

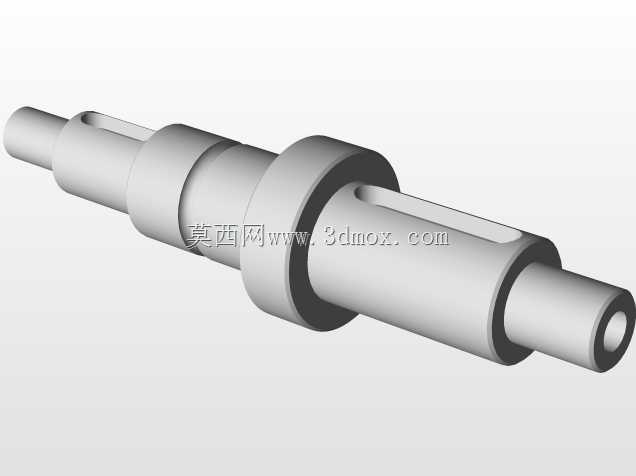

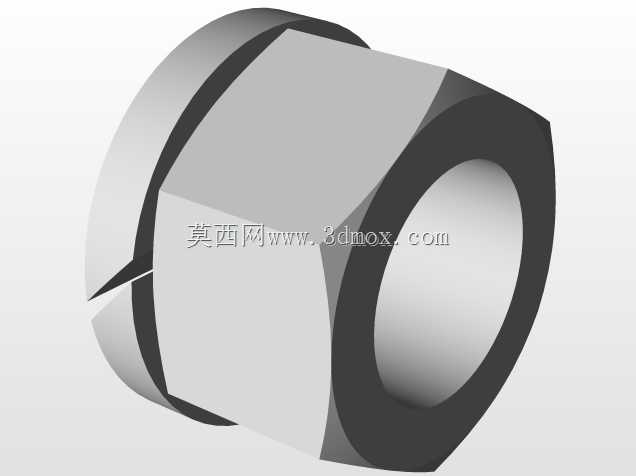

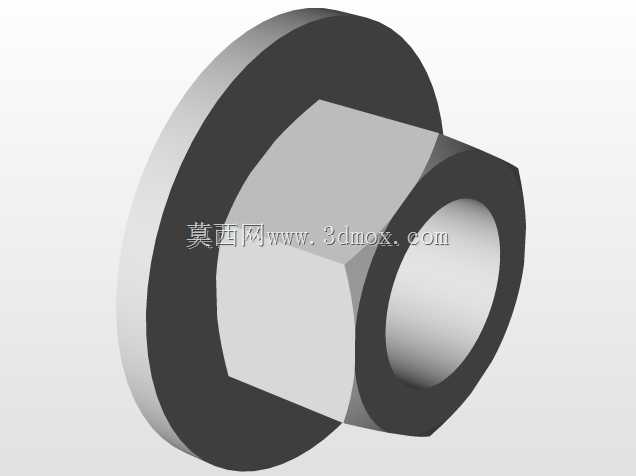

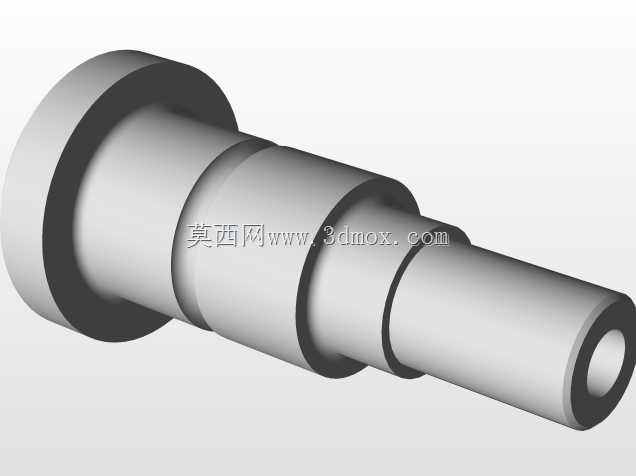

　　从结构设计逻辑来看，整套机构以骑跨在工字钢翼缘上的安装架为承载基体，安装架两侧对称布置行走轮，轮缘做了与工字钢翼缘斜度匹配的锥面设计，行走时轮面与翼缘上表面完全贴合，避免局部应力集中导致的轮体过早磨损，同时两侧轮组的间距可通过调整垫片微调，适配不同规格的国标工字钢，安装时无需对轨道做二次加工，直接将机构卡入轨道即可完成初步装配。驱动侧的链轮组采用同轴布置的双链轮结构，大直径链轮与垂落的手动牵引链条啮合，小直径传动链轮与固定在安装架侧方的齿轮啮合，齿轮的分度圆直径与链轮传动比经过匹配，操作人员拉动链条时的输入力经过齿轮副减速后，可输出足够的扭矩驱动行走轮转动，空载状态下单人即可轻松拉动整套机构移动，额定载荷下牵引拉力也控制在成年人正常施力范围内，不会出现拉不动或者操作费力的情况。

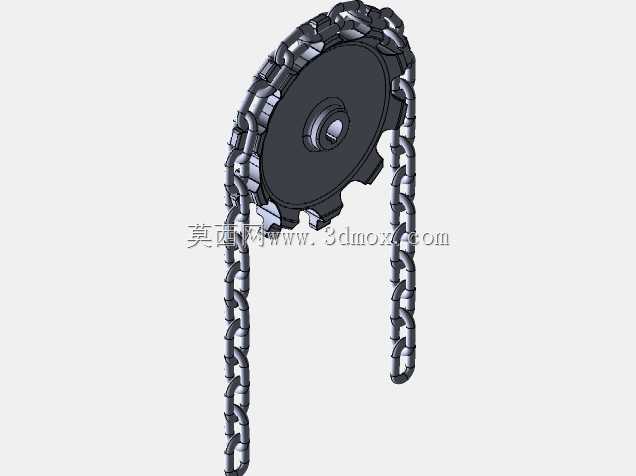

　　链轮的齿形按照标准滚子链参数设计，齿沟圆弧做了抛光处理，减少链条啮合时的摩擦阻力，同时链轮两侧加装了挡链板，避免链条在拉动过程中出现脱链、跳齿的故障，垂落的链条长度可根据安装轨道的离地高度自由裁剪，链条末端没有设置配重块，依靠链条自身的自然下垂即可保证与链轮的啮合包角满足传动要求，即使在轨道有轻微坡度的场景下，也不会出现链条松脱滑落的问题。安装架的下方预留了标准的吊点安装孔，可直接配套吊钩、吊环或者小型手动葫芦使用，吊点位置经过重心校核，位于整套行走机构的形心正下方，起吊重物时不会出现机构偏斜、行走轮卡轨的情况。

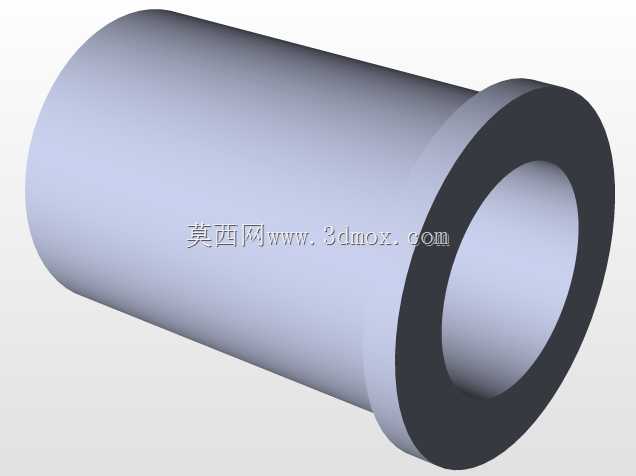

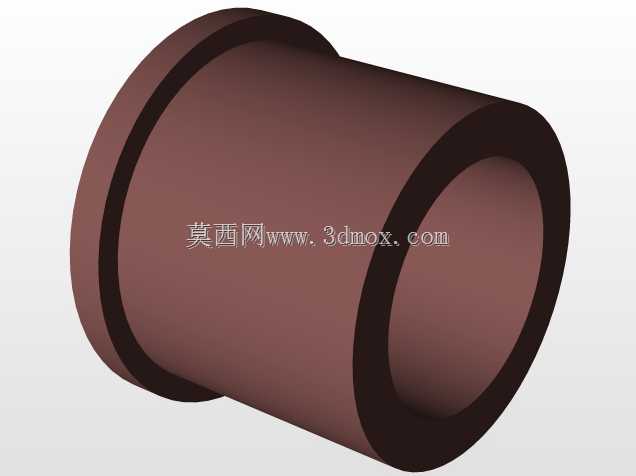

　　安装边界方面，整套机构的宽度尺寸控制在适配20a-32a号工字钢的范围内，行走轮的轮距调整范围覆盖对应工字钢的翼缘宽度公差，机构整体高度在安装后最低点距离工字钢上翼缘下表面的距离不超过200毫米，不会占用过多的轨道下方垂直作业空间，侧方突出的齿轮与链轮组距离工字钢腹板的侧向间隙预留了不小于30毫米的安全距离，即使轨道安装时存在轻微的直线度偏差，机构行走时也不会与轨道腹板发生刮蹭。齿轮与链轮的转动部位均采用了自润滑铜套作为转动副，无需频繁加注润滑脂，日常使用时仅需定期清理链条与齿面附着的铁屑、灰尘即可，在多粉尘的车间环境下也能长期稳定运行。

　　实际使用过程中，这套机构的行走速度完全由操作人员拉动链条的速度决定，可实现精准的位置微调，在需要对准工位、精准落料的场景下，比电动行走机构的操控性更好，不会出现启停冲击过大导致重物晃动的问题。整套结构没有易损的电子元器件，也没有复杂的液压、气动管路，故障点极少，即使长期闲置也不会出现元器件老化失效的问题，非常适合作业频次不高但对设备可靠性要求高的使用场景。
