双工位直线滑移推拉承载机构结构设计

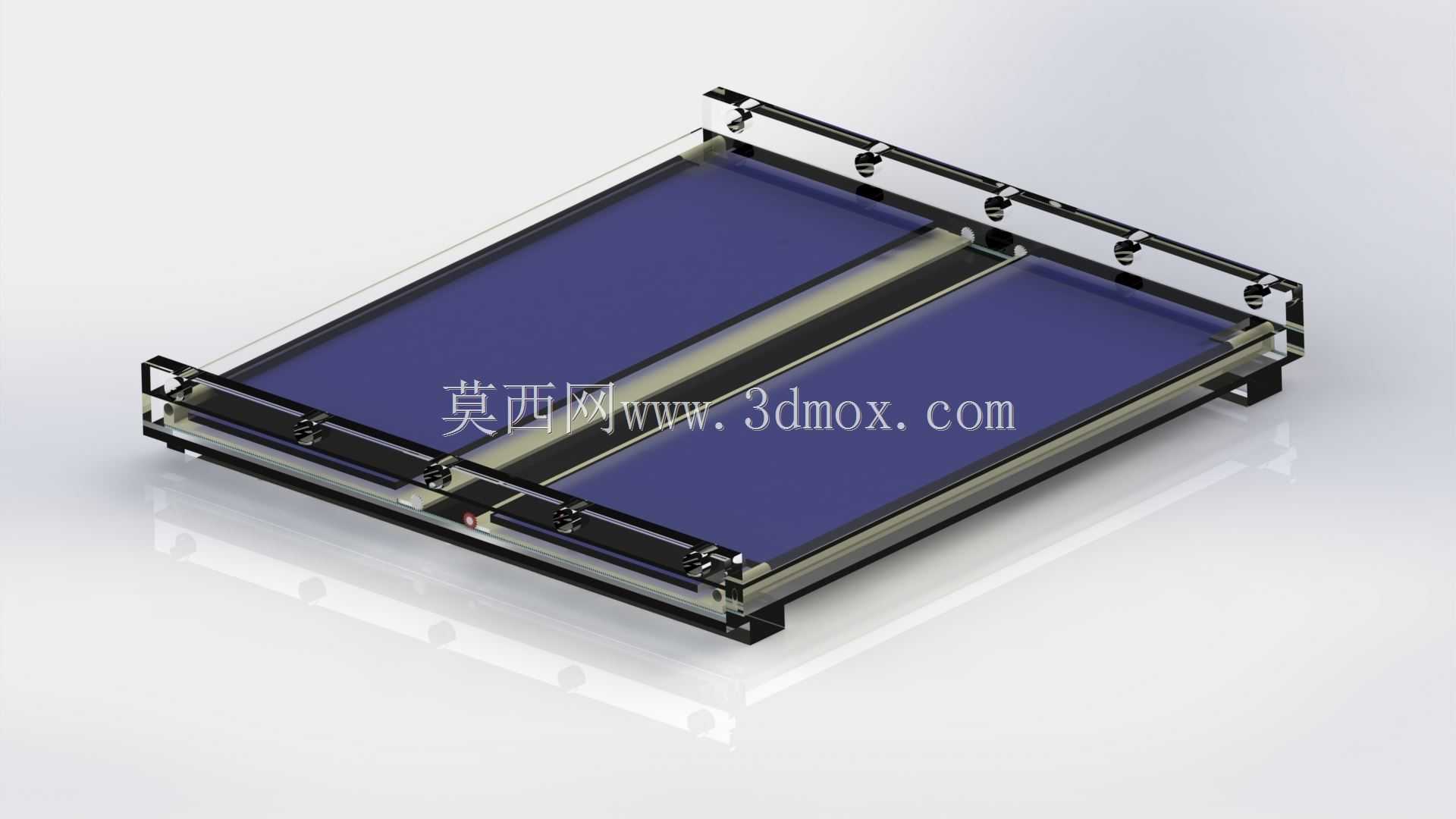

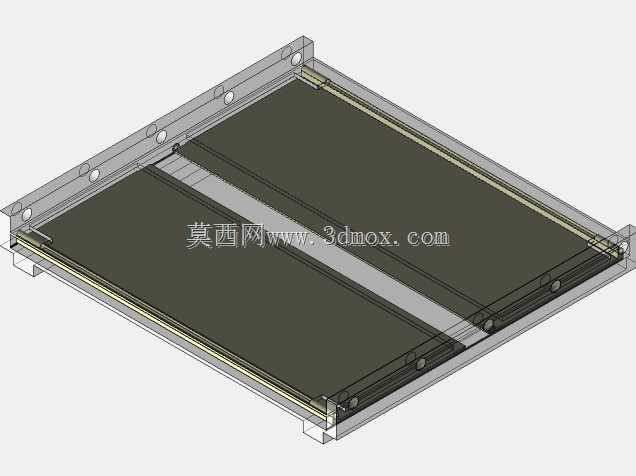

　　这套推拉承载机构的设计初衷，是解决工业场景中重载工位的水平往复移载需求，常见于自动化产线的物料接驳、仓储设备的抽拉存取、检测设备的工位切换环节，可适配电子制造、轻工包装、仓储物流等多个领域的水平移载工况，替代传统人工抽拉重载托盘的作业模式，降低操作人员的劳动强度，同时保证移载过程的平稳性与位置一致性。从结构组成来看，整套机构采用框架式承载基体，两侧对称布置直线导向组件，导向元件沿移载方向全程铺设，保证两个独立的承载面板在全程滑移过程中不会出现偏载卡滞，每个承载面可根据实际使用需求铺设防滑垫、定位工装或者物料托盘，双工位的布局设计可实现上下料与作业工序的并行开展，当其中一个工位处于设备内部作业位时，另一个工位可处于外部上下料位，

　　大幅压缩工序等待的空窗时间，提升单台设备的作业节拍。设计过程中优先考虑了承载的均布性，框架主体采用矩形型材拼接成型，所有受力节点均设置加强筋结构，避免长期往复推拉过程中出现框架变形，导向组件的安装基准面在设计时预留了调整余量，可在装配阶段通过配磨垫片调整导向副的平行度，降低加工精度带来的装配难度，同时导向副选用带自润滑属性的滑动元件或者低阻滚动元件，可根据实际负载等级灵活替换，无需改动主体安装尺寸。移载行程的设计充分考虑了人工操作的安全边界，外部伸出位置预留足够的操作空间，不会与设备周边的防护结构、管线产生干涉，内部缩回位置设置硬限位与缓冲元件，避免工位到位时产生刚性冲击，保护承载面上的易碎工件或者精密检测元件。

　　整套机构的安装边界采用下置式固定脚座，可直接通过螺栓固定在设备机架或者地面基准面上，固定点位的间距经过优化，可适配多数标准型材机架的安装孔位，无需额外制作过渡转接板，机构的整体高度控制在较低区间，降低整个工位的重心高度，提升大负载工况下的稳定性，避免推拉过程中出现整机倾翻的风险。传动部分的设计预留了多种驱动接口，既可以采用人工推拉的手动模式，适配低频次、低成本的应用场景，也可以在端部加装气缸、伺服电缸或者同步带传动组件，升级为自动化驱动模式，无需对主体结构进行二次加工，接口尺寸完全兼容标准驱动元件的安装规范。在细节设计上，两个承载面板之间设置了防干涉间隙，避免双工位同时滑移时出现摩擦剐蹭，面板边缘做了倒角处理，

　　防止操作人员上下料时被锐边划伤，导向组件的外侧设置了可拆卸的防护挡板，避免生产过程中的粉尘、切屑落入导向副内部，延长导向元件的维护周期，同时防护挡板采用快拆结构，日常维护时无需拆卸整个机构即可完成导向副的清洁与润滑作业。对于不同的负载场景，该机构的型材截面、导向元件规格均可做参数化调整，整体结构的模块化程度较高，可根据实际的工位宽度、移载行程需求快速衍生出不同规格的变体，缩短非标设备的设计开发周期，所有的安装孔位均采用标准化设计，通用件占比超过九成，降低后续的备件维护成本。在实际应用中，这类推拉机构还可拓展用于设备检修门的平移承载、大型抽屉式模具架的抽拉导向、烘烤设备的料盘进出等场景，结构本身的适应性较强，没有复杂的传动链路，故障点少，日常维护仅需定期对导向副进行润滑即可，不需要复杂的调校作业，对于中小规模的设备集成商来说，是一款通用性极强的水平移载基础组件。
