双头开口扳手工业级手动紧固工具结构

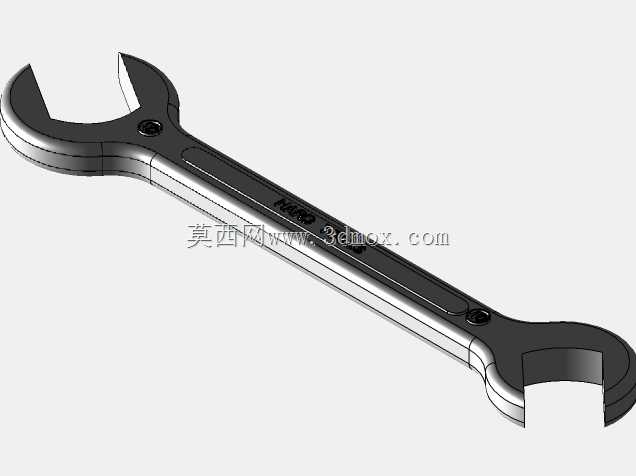

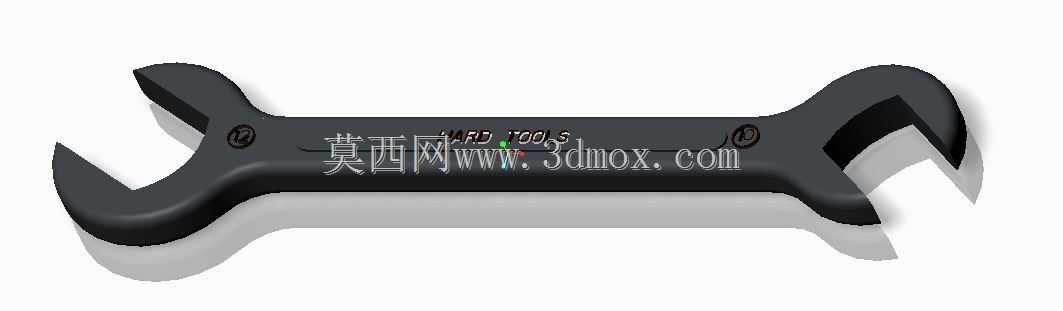

　　在设备装配、产线运维、机加工装夹、户外工程检修等各类涉及螺纹紧固件拆装的场景里，双头开口扳手是一线操作人员接触频率极高的手动工具，不同于单头扳手的尺寸局限性，这类两端带不同规格开口的扳手，能覆盖相邻两个常用规格的外六角、方头紧固件作业需求，减少作业过程中频繁更换工具的时间损耗。从实际使用的受力逻辑来看，扳手的核心作用是通过力臂放大操作人员施加的手部扭矩，将作用力精准传递到紧固件的受力面上，完成螺纹副的预紧或松脱动作，作业过程中需要保证开口与紧固件头部的贴合度，避免打滑造成的紧固件棱角磨损、甚至工具滑脱引发的安全隐患。这款双头开口扳手的结构设计完全围绕手动作业的受力特性展开，整体采用长条形对称布局，

　　两端开口分别对应两种常用的紧固件对边尺寸，开口的夹角采用标准的15度偏移设计，这个角度的设定是经过长期工程验证的——在空间受限的作业场景下，操作人员每次转动扳手后，不需要将扳手完全脱离紧固件头部，只需要翻转扳手就能继续卡合施力，大幅提升狭小空间内的作业效率，比如在设备机架内部、管路密集的安装区域，不需要预留扳手整周转动的空间，就能完成紧固件的连续拆装。扳手的杆身截面并非等厚度的平板结构，而是从两端开口位置向中间握持区域做了渐变的厚度与宽度过渡，靠近开口的受力区域做了局部加厚处理，因为开口根部是扭矩传递过程中应力最集中的位置，长期承受交变载荷容易出现开裂变形，加厚处理能在不额外增加整体重量的前提下，提升受力薄弱位置的结构强度；

　　中间握持区域的边缘做了圆弧钝化处理，避免长时间施力时硌伤操作人员手掌，同时杆身表面做了哑光防滑处理，沾附少量油污的情况下也能保证握持稳定性，不会出现打滑脱手的问题。从安装边界与适配场景来看，这类扳手的开口尺寸严格对应公制或英制标准紧固件的对边尺寸公差，开口的两个平行工作面的平面度、平行度都有严格的公差要求，保证卡合紧固件后受力面均匀接触，不会出现局部应力集中导致的紧固件棱角崩损；整体长度是根据对应规格紧固件的推荐预紧扭矩匹配设计的，既不会因为力臂过短导致操作人员需要施加过大的手部力量，也不会因为力臂过长导致扭矩过载，拧断螺纹紧固件或者损坏被连接件的安装基面。在实际的三维建模过程中，这类零件的建模逻辑需要优先保证开口工作面的尺寸精度，

　　先通过草图绘制两端开口的轮廓，明确开口的对边尺寸、夹角偏移量、根部的圆角过渡参数，再通过拉伸生成基础实体，之后对杆身做拔模与倒角处理，还原实际产品的渐变截面特征，最后添加表面标识、边缘圆角等细节特征，保证模型能直接用于工具类产品的结构验证、装配干涉检查，也能作为工具库模型导入各类设备装配场景，模拟实际检修作业时的工具操作空间，提前排查设备设计中是否存在紧固件周围空间不足、扳手无法卡合施力的结构缺陷。很多设备设计人员在做结构布局时，容易忽略紧固件安装后的工具操作空间，导致现场装配时扳手无法正常卡入，不得不临时修改结构或者定制专用工具，大幅提升装配与运维成本，这类标准扳手的三维模型，就能在设计阶段直接用于操作空间的校核，根据扳手的长度、开口厚度、转动所需的空间范围，预留足够的作业余量，保证后期装配、检修环节的操作便利性。从功能特性上看，这款双头开口扳手没有多余的活动结构，整体为一体式锻造结构，可靠性远高于活动扳手，不会出现活动 jaw 松动、卡滞的问题，适合在重载、频繁作业的场景下长期使用，两端不同规格的设计也能减少工具携带数量，操作人员外出检修时不需要携带整组单头扳手，一把就能覆盖两种常用规格的作业需求，降低工具负重。
